首页  >  产品百科  >  ASEMPC-150.000MHZ-LR-T

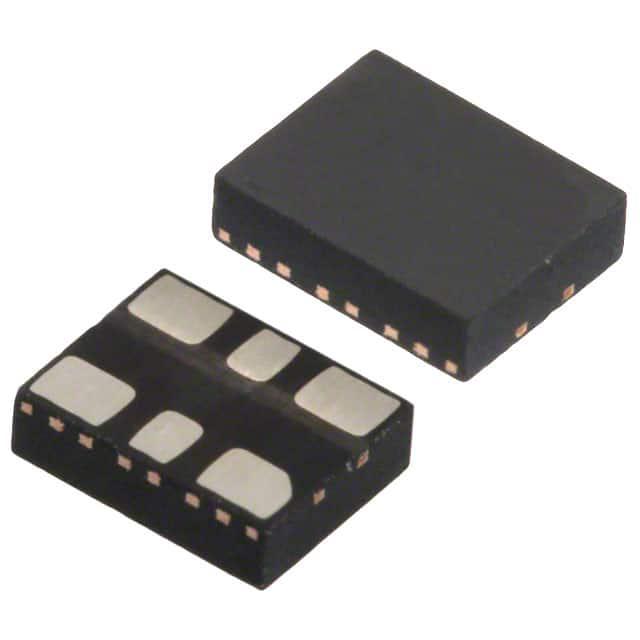

ASEMPC-150.000MHZ-LR-T

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: CMOS 2.25V 3.6V 35mA ±25ppm 150MHz 贴片安装 3.2mm*2.5mm*900μm
供应商型号: SYE-ASEMPC-150.000MHZ-LR-T
供应商: 海外现货
标准整包数: 1
ABRACON 可编程振荡器 ASEMPC-150.000MHZ-LR-T

ASEMPC-150.000MHZ-LR-T概述

    # ASEMB MEMS Clock Oscillator: Comprehensive Overview

    产品简介


    ASSEMB MEMS钟振荡器是一款适用于多种高要求通信应用的高性能时钟发生器。它以其小型化设计(3.2 x 2.5 x 0.85 mm)和优异的稳定性著称,特别适合存储区域网络(SATA, SAS, 光纤通道)、无源光网络(EPON, 10G-EPON, GPON, 10G-PON)、以太网(1G, 10GBASE-T,/KR/LR/SR, FCoE)、PCI Express和显示端口等领域。这款产品具有极低功耗、高稳定性、紧凑耐用的封装以及出色的抗震动和冲击能力。

    技术参数


    以下是该产品的主要技术规格:
    常见关键电气规格
    - 频率范围:2.3000 MHz - 170.0000 MHz (CMOS)
    - 工作温度:-20°C至+70°C(商业级),-40°C至+125°C(汽车级)
    - 电源电压(Vdd):+2.25 V至+3.6 V
    - 输入电压:-0.3 Vdd+0.3 V
    - 输出逻辑电平:VOH ≥ 0.9 Vdd,VOL ≤ 0.1 Vdd
    - 集成相位抖动(JPH):≤ 2 ps
    - 周期抖动均方根值(JPER):≤ 0.3 sp
    CMOS输出电气规格
    - 工作温度:-40°C至+85°C
    - 频率范围:2.3000 MHz - 170.0000 MHz
    - 电源电流(Idd):31 mA至35 mA (CL=15 pF, 125 MHz)
    - 上升时间(Tr):1.1 ns至2.0 ns
    - 下降时间(Tf):1.3 ns至2.0 ns
    - 峰值到峰值输出摆幅(Vpp):250 mV (单端)
    LVPECL输出电气规格
    - 电源电流(Idd):56.5 mA至58 mA (RL=50Ω)
    - 输出逻辑电平:VOH ≥ Vdd-1.08 V, VOL ≤ Vdd-1.55 V
    - 上升时间(Tr):250 ps (RL=50Ω, CL=0 pF)
    - 下降时间(Tf):250 ps
    - 峰值到峰值输出摆幅(Vpp):800 mV (单端)
    LVDS输出电气规格
    - 电源电流(Idd):29 mA至32 mA (RL=100Ω)
    - 输出逻辑电平:VOH ≥ 1.125 V, VOL ≤ 1.4 V
    - 上升时间(Tr):200 ps (RL=50Ω, CL=2 pF)
    - 下降时间(Tf):200 ps
    - 峰值到峰值输出摆幅(Vpp):350 mV (单端)
    HCSL输出电气规格
    - 电源电流(Idd):40 mA至42 mA (RL=50Ω)
    - 输出逻辑电平:VOH ≥ 0.725 V, VOL ≤ 0.1 V
    - 上升时间(Tr):200 ps至400 ps (RL=50Ω, CL=2 pF)
    - 下降时间(Tf):200 ps至400 ps
    - 峰值到峰值输出摆幅(Vpp):750 mV (单端)

    产品特点和优势


    ASSEMB MEMS钟振荡器的主要优势如下:
    - 超小尺寸:3.2 x 2.5 x 0.85 mm,非常适合空间受限的应用。
    - 高可靠性:MIL-STD-883标准认证,具备出色的抗震动和冲击能力。
    - 优异的稳定性:能够在-55°C至+125°C的极端环境下保持±25 ppm的稳定性。
    - 低功耗:适用于高传输速率通信。
    - 多功能输出类型:支持CMOS、LVPECL、LVDS和HCSL等多种接口标准。

    应用案例和使用建议


    该产品广泛应用于各类高速通信系统中,如数据中心的存储区域网络(SAN)、光纤通信系统及各种高性能计算平台。对于高可靠性要求的应用,如自动驾驶汽车和高端服务器系统,建议选择温度范围更广的产品型号(如Z型号)以确保在极端环境下的稳定运行。
    使用建议
    - 环境适应性:根据具体应用环境选择合适的温度范围型号。
    - 供电管理:建议采用旁路电容来减少噪声干扰,特别是高频信号线路。
    - 电路布局:注意PCB设计,以确保信号完整性和降低电磁干扰。

    兼容性和支持


    该产品与多种标准的接口兼容,可以方便地集成到现有的设计中。此外,ABRACON公司提供了详尽的技术支持文档和售后支持服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    问题1:如何改善产品的稳定性?
    解决方案:可以通过改进电路设计,增加旁路电容以减少噪声干扰,并选用更稳定的外部晶振。
    问题2:如何延长产品的使用寿命?
    解决方案:建议在极端环境下使用时选择符合工业或汽车等级标准的产品型号,并做好散热设计以延长使用寿命。

    总结和推荐


    ASSEMB MEMS钟振荡器凭借其卓越的性能、广泛的温度适应性和高可靠性,在多个关键领域中展现出强大的竞争力。对于需要高性能、高可靠性的高速通信应用,该产品无疑是一个理想的选择。因此,我们强烈推荐在相关项目中考虑使用ASSEMB MEMS钟振荡器。

ASEMPC-150.000MHZ-LR-T参数

参数
最小工作电压 2.25V
输出格式 CMOS
负载电容 -
最大电源电流 35mA
频率稳定性 ±25ppm
扩频带宽 -
频率 150MHz
最大工作电压 3.6V
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ASEMPC-150.000MHZ-LR-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASEMPC-150.000MHZ-LR-T数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASEMPC-150.000MHZ-LR-T ASEMPC-150.000MHZ-LR-T数据手册

ASEMPC-150.000MHZ-LR-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
