ASFLM1-16.000MHZ-LC-T

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: LVCMOS 2.7V 3.3V 15mA 15pF ±50ppm 16MHz 贴片安装 5mm*3.2mm*900μm
供应商型号: SYE-ASFLM1-16.000MHZ-LC-T
供应商: 海外现货
标准整包数: 1

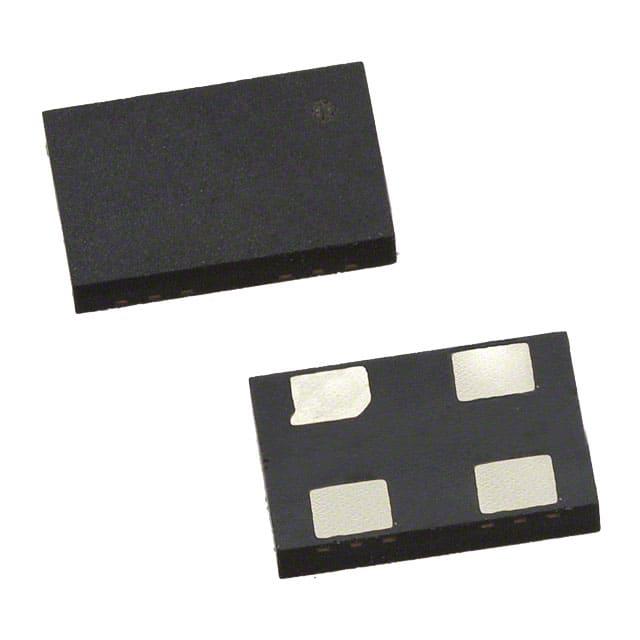

ABRACON 可编程振荡器 ASFLM1-16.000MHZ-LC-T

ASFLM1-16.000MHZ-LC-T概述

    ASFLM MEMS CLOCK OSCILLATOR 技术手册

    1. 产品简介


    ASFLM MEMS 钟振荡器是一款适用于多种应用场合的高性能振荡器。这款产品主要用于视频录制(VTR摄像机)设备、连接到PC的设备、便携式电子设备(如MP3播放器、游戏机)以及其他消费类电子产品(如电视、DVR等)。此外,它还适用于工业设备、振动剧烈和潮湿环境中的设备以及军事和汽车电子等领域。ASFLM采用了低功耗设计,提供稳定的频率输出,同时具备优异的温度稳定性。

    2. 技术参数


    - 尺寸:5.0 x 3.2 x 0.85 mm
    - 频率范围:39.9999 MHz 至 150 MHz
    - 电源电压:3.3 V 至 8.1 V
    - 最大电流消耗:
    - 39.9999 MHz:7 mA
    - 40.0 至 79.9999 MHz:8 mA
    - 80.0 至 124.9999 MHz:9 mA
    - 125.0 至 150 MHz:10 mA
    - 输出电压:VOH ≥ 0.8 Vdd, VOL ≤ 0.2 Vdd (15 pF)
    - 上升时间:Tr ≤ 1.3 ns (15 pF; T = 25°C)
    - 下降时间:Tf ≤ 1.3 ns (15 pF; T = 25°C)
    - 稳定性:±50 ppm (0°C 至 +70°C); ±25 ppm (-20°C 至 +70°C)
    - 禁用待机电流:≤ 15 μA

    3. 产品特点和优势


    ASFLM MEMS 钟振荡器具备多项显著特点:
    - 低功耗:显著降低系统功耗,延长电池寿命。
    - 高稳定性:在-40°C至+85°C的工作温度范围内,表现出色的频率稳定性。
    - 紧凑封装:采用低功耗QFN塑料封装,便于集成和节省空间。
    - 多频段支持:覆盖广泛频率范围,适应不同应用需求。
    - 成本效益:相比传统晶体振荡器,具有更高的性价比。

    4. 应用案例和使用建议


    ASFLM MEMS 钟振荡器广泛应用于消费电子、便携设备和工业控制等领域。例如,在视频摄像设备中,ASFLM 可以作为CCD时钟源,确保清晰稳定的图像输出;在电脑周边设备中,它可以提供精确的时间基准,增强系统的可靠性。
    使用建议:
    - 在高频率应用中,建议使用0.01μF的旁路电容来减少噪声干扰。
    - 对于极端工作条件,建议咨询厂商获取特定技术支持。

    5. 兼容性和支持


    ASFLM MEMS 钟振荡器支持广泛的电源电压范围,与各种不同的电子设备兼容。阿布拉康公司(ABRAKON)提供了详尽的技术支持和质量保证,包括ISO 9001-2015认证,确保用户在购买和使用过程中得到充分保障。

    6. 常见问题与解决方案


    问题1:如何正确放置旁路电容?
    - 解决方案:推荐在引脚2和4之间放置一个约0.01μF的旁路电容,以确保信号稳定性和减少干扰。
    问题2:如何选择合适的频率稳定性等级?
    - 解决方案:根据具体应用要求,选择合适的温度补偿选项。对于宽温度范围应用,建议选择较高稳定性的选项,如±25 ppm。

    7. 总结和推荐


    ASFLM MEMS 钟振荡器凭借其低功耗、高稳定性及优异的温度适应能力,在多个应用领域展现出显著的优势。特别是在消费电子和便携式设备领域,该产品表现出卓越的性价比。因此,强烈推荐此款振荡器用于需要高精度频率基准的应用场合。如果您对特殊定制或进一步支持有需求,建议直接联系阿布拉康公司获取更多信息。

ASFLM1-16.000MHZ-LC-T参数

参数
最大电源电流 15mA
频率稳定性 ±50ppm
扩频带宽 -
频率 16MHz
最大工作电压 3.3V
最小工作电压 2.7V
输出格式 LVCMOS
负载电容 15pF
长*宽*高 5mm*3.2mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASFLM1-16.000MHZ-LC-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASFLM1-16.000MHZ-LC-T数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASFLM1-16.000MHZ-LC-T ASFLM1-16.000MHZ-LC-T数据手册

ASFLM1-16.000MHZ-LC-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
