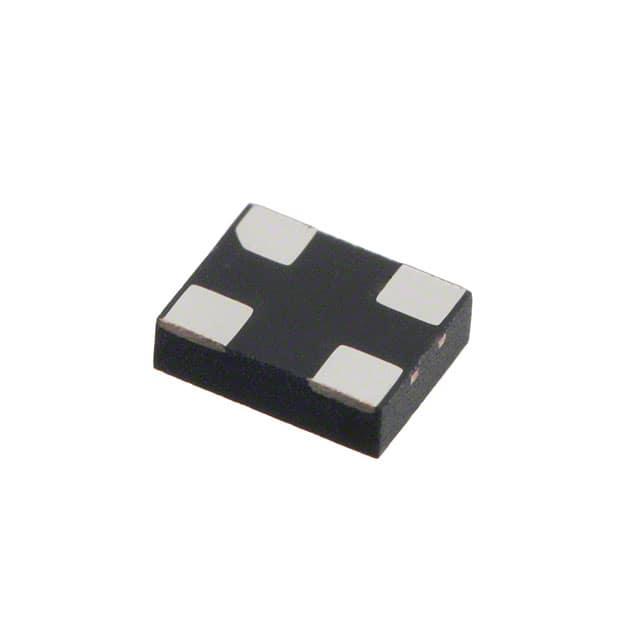

ASEMB-150.000MHZ-LY-T

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: CMOS 16mA 15pF ±10ppm 150MHz 贴片安装 3.2mm*2.5mm*900μm
供应商型号: SYE-ASEMB-150.000MHZ-LY-T
供应商: 海外现货
标准整包数: 1
ABRACON 可编程振荡器 ASEMB-150.000MHZ-LY-T

ASEMB-150.000MHZ-LY-T概述


    产品简介


    ASEMB MEMS CLOCK OSCILLATOR 是一种小型化、低功耗且高稳定性的电子元器件。它的封装尺寸为 3.2 x 2.5 x 0.85mm,适合在多种环境中应用。这款振荡器主要用于摄像机CCD时钟、电脑及外设连接设备、便携式电子产品(如MP3播放器和游戏机)、消费电子产品(如电视和数字录像机)以及工业设备等领域。此外,它还适用于振动频繁、冲击严重以及潮湿环境下运行的工业设备,并能满足军事和汽车电子领域的严格要求。

    技术参数


    ASEMB MEMS CLOCK OSCILLATOR 的主要技术参数如下:
    - 频率范围:1.0 MHz 至 150 MHz
    - 工作温度范围:0°C 至 +70°C(可选)
    - 存储温度范围:-55°C 至 +150°C
    - 电源电压:1.8V 至 3.3V
    - 输出负载:15 pF, 25 pF 或 40 pF(可选)
    - 典型供电电流:(具体根据频率范围不同而变化)
    - 1.0 至 39.9999 MHz: 6 mA 至 15 mA
    - 40.0 至 79.9999 MHz: 7 mA 至 16 mA
    - 80.0 至 124.9999 MHz: 8 mA 至 16 mA
    - 125.0 至 150 MHz: 9 mA 至 16 mA
    - 输出电压:
    - VOH:0.8 Vdd
    - VOL:0.2 Vdd
    - 上升时间:1.0 ns 至 3.0 ns(15 pF, 25 pF 或 40 pF 选项)
    - 下降时间:0.9 ns 至 3.0 ns(15 pF, 25 pF 或 40 pF 选项)
    - 周期抖动(RMS):10 ps(100 MHz 时)

    产品特点和优势


    ASEMB MEMS CLOCK OSCILLATOR 的主要特点是低功耗、高稳定性、紧凑的封装以及广泛的适用温度范围。它能够在各种复杂的工作条件下保持稳定的性能,同时具备较低的成本和快速的启动时间。这种振荡器的独特之处在于其高性能的周期抖动指标(10ps),使其特别适合需要高精度时钟信号的应用场合。

    应用案例和使用建议


    ASEMB MEMS CLOCK OSCILLATOR 在多个领域都有广泛应用,例如摄像机、电脑及其外设、便携式电子产品和消费电子产品。在实际使用中,用户可以将该振荡器安装在 PCB 上,配合 0.01uF 的旁路电容来提高其性能。为了更好地利用这一产品的性能,在选择输出负载时需注意匹配合适的电容值,以确保最佳的工作状态。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,适用于多种不同类型的 PCB 设计。ABRACON 提供的技术支持包括产品文档、应用指南和技术咨询等。对于大批量采购或定制需求,用户可以直接联系 ABRACON 获取详细信息。

    常见问题与解决方案


    在使用 ASEMB MEMS CLOCK OSCILLATOR 时,用户可能会遇到以下问题:
    1. 启动时间过长
    - 解决方法:确保供电电压符合要求,并检查旁路电容是否正确安装。

    2. 输出电压不稳
    - 解决方法:检查输出负载是否匹配,并确保旁路电容处于正常工作状态。

    总结和推荐


    总的来说,ASEMB MEMS CLOCK OSCILLATOR 在性能、可靠性和成本方面都表现出色,适用于多种应用领域。其低功耗、高稳定性、紧凑的封装尺寸以及广泛的工作温度范围使其成为许多高端电子设备的理想选择。因此,我们强烈推荐用户在需要高精度时钟信号的应用中使用此产品。

ASEMB-150.000MHZ-LY-T参数

参数
频率稳定性 ±10ppm
扩频带宽 -
频率 150MHz
最大工作电压 -
最小工作电压 -
输出格式 CMOS
负载电容 15pF
最大电源电流 16mA
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASEMB-150.000MHZ-LY-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASEMB-150.000MHZ-LY-T数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASEMB-150.000MHZ-LY-T ASEMB-150.000MHZ-LY-T数据手册

ASEMB-150.000MHZ-LY-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.9184 ¥ 32.8362
100+ $ 3.7572 ¥ 31.4853
200+ $ 3.7448 ¥ 31.3814
500+ $ 3.6332 ¥ 30.4462
1000+ $ 3.5464 ¥ 29.7188
2000+ $ 3.3232 ¥ 27.8484
库存: 494
起订量: 77 增量: 1000
交货地:
最小起订量为:50
合计: ¥ 1641.81
