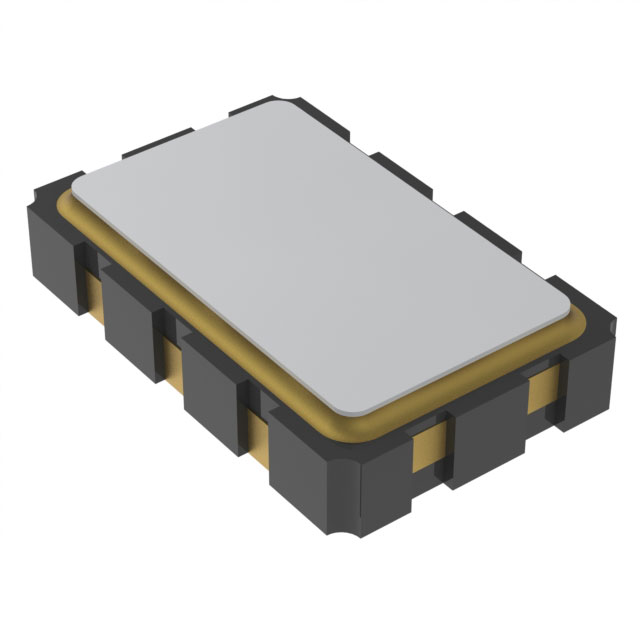

514CAC001900BAG

产品分类: 可编程振荡器
厂牌: SKYWORKS SOLUTIONS
产品描述: CMOS 2.97V 3.63V 26mA ±50ppm 11.13MHz 贴片安装 5mm(长度)*3.2mm(宽度)
供应商型号: CY-514CAC001900BAG
供应商: Avnet
标准整包数: 1
SKYWORKS SOLUTIONS 可编程振荡器 514CAC001900BAG

514CAC001900BAG概述

    Si514 I2C Programmable XO (100 kHz to 250 MHz) 技术手册解析

    1. 产品简介


    Si514 是一款由Skyworks Solutions公司开发的用户可编程I2C XO(晶体振荡器),能够在100 kHz到250 MHz范围内提供任意频率的输出。Si514采用先进的锁相环技术,能够通过简单的I2C命令实现频率编程,具备0.026 ppb的超精细调谐分辨率,可替换传统的数模转换器(DAC)和压控晶体振荡器(VCXO),适用于同步要求高或自由运行参考时钟的应用场合。

    2. 技术参数


    Si514的主要技术参数如下:
    - 频率范围:100 kHz 至 250 MHz
    - 调谐分辨率:0.026 ppb
    - 供电电压:1.8 V (±5%), 2.5 V 或 3.3 V (±10%)
    - 工作温度:-40℃ 至 +85℃
    - 最大供电电流:
    - 单端输出(CMOS):26 mA
    - 差分输出(LVDS, LVPECL, HCSL):43 mA - 44 mA
    - 输出格式:单端(CMOS)、差分(LVPECL, LVDS, HCSL)
    - 启动时间:最小VDD至输出频率符合规定的时间为10 ms
    - 关闭时间:小于10 MHz 输出频率时为40 μs,大于等于10 MHz 输出频率时为5 μs
    - 使能时间:小于10 MHz 输出频率时为60 μs,大于等于10 MHz 输出频率时为20 μs

    3. 产品特点和优势


    - 高精度调谐:0.026 ppb的调谐分辨率使其能够精确控制输出频率。
    - 多功能输出格式:支持CMOS、LVPECL、LVDS和HCSL等多种输出格式,满足不同应用场景的需求。
    - 抗电源噪声能力:内置低压降稳压器(LDO),可有效过滤电源噪声。
    - 简易编程:通过简单的I2C命令即可完成频率编程,极大简化了系统设计过程。
    - 全面测试:晶振的等效串联电阻(ESR)和延迟线(DLD)都经过生产测试以保证性能和可靠性。

    4. 应用案例和使用建议


    Si514广泛应用于多个领域,如:
    - 电信行业:SONET/SDH/OTN应用
    - 视频传输:3G-SDI/HD-SDI/SDI
    - 数据中心通信:Datacom
    - 工业自动化:自动化控制系统
    - 电路设计:FPGA/ASIC时钟生成和FPGA同步
    使用建议:
    - 在复杂噪声环境中,建议选择带有抗电源噪声能力的型号,以确保信号稳定性和可靠性。
    - 依据不同的应用场景,合理配置输出格式,例如在高频应用中,建议使用差分输出以减少干扰。

    5. 兼容性和支持


    Si514支持多种封装尺寸(5x7 mm, 3.2x5 mm, 2.5x3.2 mm),可以灵活适应不同尺寸的设计需求。厂商提供了丰富的技术支持文档和软件工具包,包括评估板和编程工具,便于工程师进行快速原型开发。

    6. 常见问题与解决方案


    - 问题1:如何快速确定最佳输出频率?
    - 解决办法:利用Skyworks提供的编程软件,输入所需频率值并生成相应的I2C命令。
    - 问题2:如果系统存在抖动问题怎么办?
    - 解决办法:检查电源供应的稳定性,并考虑使用滤波电容来降低电源噪声。

    7. 总结和推荐


    Si514是一款高度集成、易于编程且性能卓越的XO,适合在对频率精度和可靠性有较高要求的应用场合中使用。凭借其广泛的工作频率范围、优异的抗干扰能力和出色的可编程性,Si514无疑将为客户带来极大的便利和效益,是同类产品中的佼佼者。因此,强烈推荐在需要高性能振荡器的应用中选用Si514。
    本文基于Si514的官方技术手册进行了详细的解读和总结,希望能够帮助读者更好地理解该产品的特性和适用场景。

514CAC001900BAG参数

参数
最小工作电压 2.97V
输出格式 CMOS
负载电容 -
最大电源电流 26mA
频率稳定性 ±50ppm
扩频带宽 -
频率 11.13MHz
最大工作电压 3.63V
长*宽*高 5mm(长度)*3.2mm(宽度)
安装方式 贴片安装
零件状态 在售
