首页  >  产品百科  >  545BAA156M250BBG

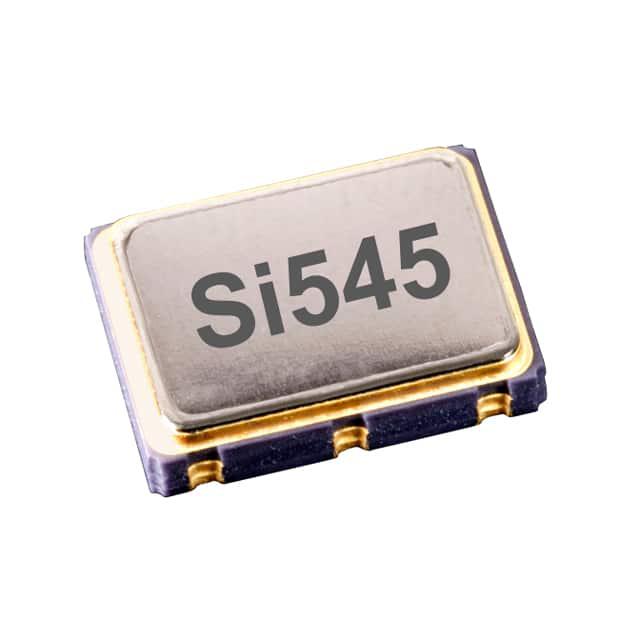

545BAA156M250BBG

产品分类: 可编程振荡器
厂牌: SKYWORKS SOLUTIONS
产品描述: LVDS 1.71V 3.465V 121mA ±20ppm 156.25MHz 贴片安装 5mm*3.2mm*1.33mm
供应商型号: TOM-545BAA156M250BBG
供应商: 海外现货
标准整包数: 50
SKYWORKS SOLUTIONS 可编程振荡器 545BAA156M250BBG

545BAA156M250BBG概述

    Ultra Series™ Crystal Oscillator Si545 数据手册

    1. 产品简介


    Ultra Series™ 晶体振荡器(Si545)采用Silicon Laboratories的第四代DSPLL®技术,提供超低抖动、低相位噪声时钟。该设备能够出厂编程,输出频率范围从0.2 MHz到1500 MHz,分辨率小于1 ppb,可适用于各种整数和分数频率。Si545具有出色的可靠性、频率稳定性和保证的老化性能,同时能够在嘈杂的系统环境中提供电源噪声抑制。

    2. 技术参数


    Si545 的关键技术和性能参数如下:
    - 频率范围: 0.2 MHz 至 1500 MHz
    - 超低抖动: 80 fs Typ RMS (12 kHz – 20 MHz)
    - 优异的电源噪声抑制: -80 dBc Typ
    - 温度稳定性选项: ±7 ppm(-40°C至85°C)
    - 供电电压: 3.3 V, 2.5 V 和 1.8 V
    - 输出格式: LVPECL, LVDS, CML, HCSL, CMOS 和 双路CMOS
    - 封装尺寸: 2.5×3.2 mm, 3.2×5 mm, 5×7 mm
    - 样品交货时间: 1-2 周

    3. 产品特点和优势


    Si545的主要特点和优势包括:
    - 宽频范围: 支持0.2 MHz至1500 MHz的频率范围
    - 低抖动: 80 fs典型值
    - 电源噪声抑制: -80 dBc
    - 温度稳定性: ±7 ppm(-40°C至85°C)
    - 多功能输出格式: 支持多种输出格式
    - 快速样品交付: 1-2周内交货
    这些特点使Si545在100G/200G/400G OTN、相干光学、3G-SDI/12G-SDI/24G-SDI广播视频等领域具有显著的应用价值和市场竞争力。

    4. 应用案例和使用建议


    Si545广泛应用于100G/200G/400G OTN、相干光学、3G-SDI/12G-SDI/24G-SDI广播视频、数据中心、测试和测量、时钟和数据恢复、FPGA/ASIC时钟等领域。
    使用建议:
    - 在设计电路时,确保正确的电源噪声抑制以保持系统的稳定性。
    - 选择合适的输出格式以适应具体的应用需求。

    5. 兼容性和支持


    Si545与其他电子元件具有良好的兼容性,并且制造商提供了在线配置工具简化配置过程。Silicon Laboratories还提供了技术支持,如FAQ页面和时钟相位噪声查找工具。

    6. 常见问题与解决方案


    - 问题1: 电源电压超出规定范围。
    - 解决方案: 确保电源电压在3.3 V、2.5 V 和 1.8 V范围内。

    - 问题2: 输出信号不稳定。
    - 解决方案: 检查连接线和负载电阻是否正确,确保符合规范。

    7. 总结和推荐


    Si545是一款高性能、多用途的晶体振荡器,具备宽频范围、超低抖动、优异的电源噪声抑制等特点。对于需要高精度和稳定性的应用场合,Si545是一个理想的选择。我们强烈推荐在相关项目中使用Si545。
    通过上述综述,我们可以看出Si545在电子元器件领域的出色表现和广泛应用前景。

545BAA156M250BBG参数

参数
负载电容 -
最大电源电流 121mA
频率稳定性 ±20ppm
扩频带宽 -
频率 156.25MHz
最大工作电压 3.465V
最小工作电压 1.71V
输出格式 LVDS
长*宽*高 5mm*3.2mm*1.33mm
安装方式 贴片安装
零件状态 新设计不推荐

545BAA156M250BBG厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

545BAA156M250BBG数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 可编程振荡器 SKYWORKS SOLUTIONS 545BAA156M250BBG 545BAA156M250BBG数据手册

545BAA156M250BBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
