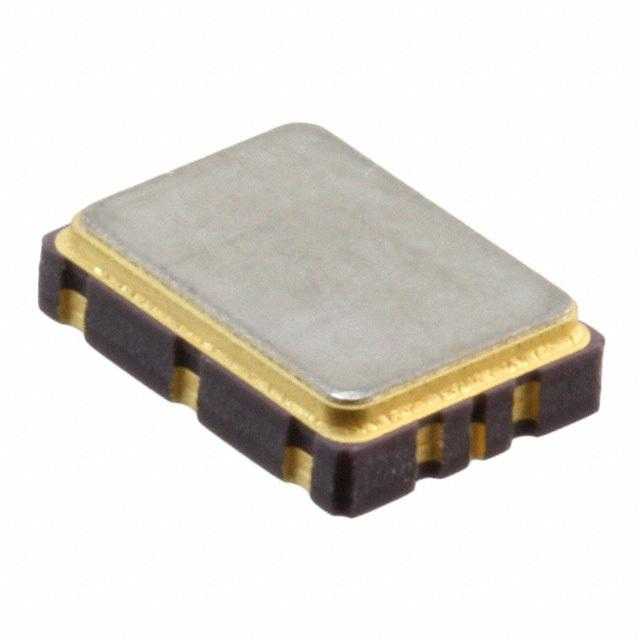

570AAA000107DG

产品分类: 可编程振荡器
产品描述: LVPECL 2.97V 3.63V 130mA 15pF ±50ppm 10MHz 贴片安装 7mm*5mm*1.65mm
供应商型号:
供应商:
标准整包数: 0
SILICON LABORATORIES 可编程振荡器 570AAA000107DG

570AAA000107DG概述

    Si570/Si571: 10 MHz to 1.4 GHz I²C Programmable XO/VCXO

    产品简介


    Si570 XO 和 Si571 VCXO 是由 Silicon Laboratories 开发的低抖动振荡器,适用于需要可编程频率的应用场景。这些振荡器可以生成 10 MHz 到 1.4 GHz 范围内的几乎任何输出时钟频率。Si570 输出固定频率时钟信号,而 Si571 则通过电压控制输入针提供可调频率,非常适合高性能、低抖动的锁相环(PLL)应用。

    技术参数


    - 工作条件
    - 供电电压:1.8V、2.5V 或 3.3V
    - 工作温度范围:-40°C 至 85°C
    - 电源电流:LVPECL/CML/LVDS/CMOS 输出分别为 120mA/108mA/99mA/90mA
    - 频率范围
    - Si570: 10 MHz 至 945 MHz 和部分特定频率到 1.4 GHz
    - Si571: 10 MHz 至 945 MHz,N1 设置不同,频率范围有所变化
    - 输出特性
    - 支持 LVPECL、CMOS、LVDS 和 CML 输出
    - 输出电平和对称性严格控制
    - 时序和精度
    - 可编程频率范围:10 MHz 至 160 MHz(CMOS)和 10 MHz 至 1.4175 GHz(其他)
    - 初始精度:±1.5 ppm
    - 温度稳定性:±7 ppm(标准条件下)
    - 可靠性
    - 绝对拉扯范围(APR):±12 ppm 至 ±375 ppm
    - 长期老化漂移:±10 ppm(20 年寿命内)

    产品特点和优势


    - 卓越的时钟稳定性和可靠性:采用 Silicon Laboratories 的第三代 DSPLL 技术,频率稳定性比 SAW 振荡器高出 3 倍。
    - 灵活的频率配置:可通过 I²C 接口进行灵活编程,无需更换晶体即可实现不同的输出频率。
    - 出色的电源噪声抑制能力:简化在通信系统中产生低抖动时钟的任务。
    - 多种输出选项:支持 LVPECL、CMOS、LVDS 和 CML 输出,适用于广泛的应用场合。

    应用案例和使用建议


    - 应用案例:
    - 电信网络(SONET/SDH)
    - DSL 网络
    - 10 GbE 局域网和广域网
    - 自动测试设备(ATE)
    - 高性能仪器仪表
    - 使用建议:
    - 在高噪声环境中使用时,注意保证电源质量,以获得最佳性能。
    - 考虑到高频信号的传输特性,选择合适的线路阻抗匹配,以减少信号衰减和反射。

    兼容性和支持


    - 兼容性:与行业标准封装兼容,方便集成。
    - 支持信息:厂商提供了详尽的技术文档和支持服务,包括编程指南和常见问题解答。

    常见问题与解决方案


    - 问题 1: 输出信号抖动过大
    - 解决方法: 检查供电电压是否稳定,确认输出负载在允许范围内,重新设置 DCO 参数。
    - 问题 2: 频率无法正确调整
    - 解决方法: 确认 I²C 通信正常,检查 I²C 地址和寄存器设置是否正确。
    - 问题 3: 设备温度过高
    - 解决方法: 确保散热良好,必要时加装散热片或散热风扇。

    总结和推荐


    Si570/Si571 系列振荡器在通信、仪器仪表等领域表现出色,具备极高的频率稳定性、可靠的性能以及灵活的配置能力。其在低抖动和电源噪声抑制方面的优势使其成为高要求应用场景的理想选择。强烈推荐使用这些产品以满足高性能、低抖动的时钟生成需求。

570AAA000107DG参数

参数
扩频带宽 -
频率 10MHz
最大工作电压 3.63V
最小工作电压 2.97V
输出格式 LVPECL
负载电容 15pF
最大电源电流 130mA
频率稳定性 ±50ppm
长*宽*高 7mm*5mm*1.65mm
安装方式 贴片安装
零件状态 在售

570AAA000107DG厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

570AAA000107DG数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 可编程振荡器 SILICON LABORATORIES 570AAA000107DG 570AAA000107DG数据手册
