首页  >  产品百科  >  570ABB000647DGR

570ABB000647DGR

产品分类: 可编程振荡器
厂牌: SKYWORKS SOLUTIONS
产品描述: LVPECL 2.97V 3.63V 130mA ±20ppm 672.1627MHz SMD 贴片安装 7mm(长度)*5mm(宽度)
供应商型号: 570ABB000647DGR-ND
供应商: Digi-Key
标准整包数: 1

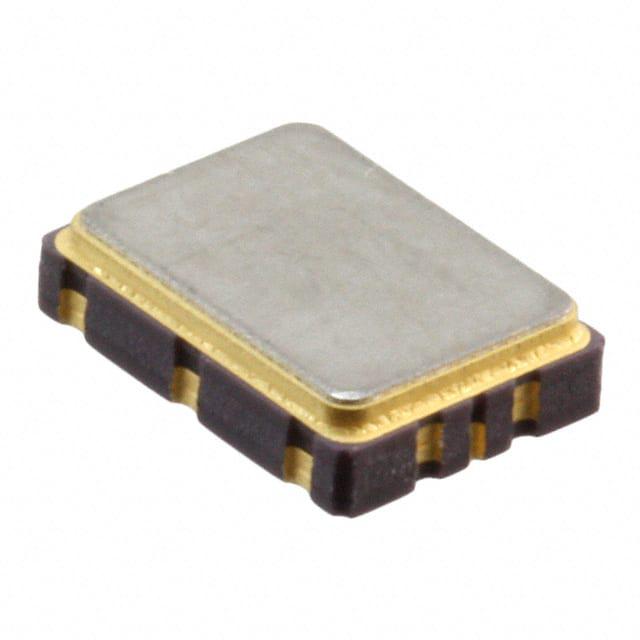

SKYWORKS SOLUTIONS 可编程振荡器 570ABB000647DGR

570ABB000647DGR概述

    Si570/Si571: 10 MHz to 1.4 GHz I²C Programmable XO/VCXO



    1. 产品简介



    Si570 和 Si571 是由 Skyworks Solutions 公司生产的 I²C 编程晶体振荡器(XO)和压控晶体振荡器(VCXO)。该系列产品利用先进的 DSPLL® 电路技术,能够提供低抖动时钟信号,输出频率范围为 10 MHz 至 945 MHz,某些型号可以扩展到 1.4 GHz,分辨率小于 1 ppb。Si570 适用于标准 XO 应用,而 Si571 则提供了额外的压控能力。这两款振荡器广泛应用于通信系统、高性能仪器仪表、光模块等领域,特别是在需要低抖动时钟信号的环境中表现出色。


    2. 技术参数



    以下是 Si570 和 Si571 的主要技术参数:

    | 参数 | 规格 | 备注 |
    |-------------------|------------------------|---------------------------------------|
    | 供电电压 | 1.8 V, 2.5 V, 3.3 V | 可选配置 |
    | 输出电流(mA) | 90 ~ 130 | 以不同输出模式不同 |
    | 频率范围 | 10 MHz 至 945 MHz | 部分型号可达 1.4 GHz |
    | 温度稳定性 | ±7 ppm 至 ±31.5 ppm | 在 -40 °C 至 +85 °C 范围内 |
    | 拉伸范围 | ±12 ppm 至 ±375 ppm | 依据不同的 KV 值 |
    | 工作温度范围 | -40 °C 至 +85 °C
    | 最大相位抖动(RMS) | ≤ 0.87 ps | 依据不同的 KV 值和频率范围 |
    | 封装 | 行业标准 5x7 mm | Pb-free/RoHS 合规 |


    3. 产品特点和优势



    - 灵活的编程能力:Si570/Si571 支持通过 I²C 接口进行编程,能够在单个固定频率晶体内实现多种输出频率,无需更换不同的晶振,极大简化了设计复杂度。
    - 出色的低抖动性能:得益于先进的 DSPLL® 电路,Si570/Si571 在所有输出模式下都能提供低至 0.25 ps 的 RMS 相位抖动,确保高精度和高可靠性。
    - 卓越的温度稳定性和可靠性:内部固定晶体频率设计保证了高可靠性及较低的老化率,使频率稳定性优于 SAW 振荡器。
    - 多功能输出选项:支持 LVPECL、CMOS、LVDS 和 CML 输出,适应多种应用场景。


    4. 应用案例和使用建议



    Si570/Si571 广泛应用于 SONET/SDH、xDSL、10 GbE LAN/WAN、ATE 等场合,也用于高精度测量设备和光学模块中的时钟和数据恢复。在使用过程中,为了获得最佳效果,建议:

    - 根据具体应用需求选择合适的 KV 值。
    - 保证适当的 PCB 布局,特别是时钟信号走线需尽量短且远离干扰源。


    5. 兼容性和支持



    Si570/Si571 提供了丰富的输出选项和封装形式,便于集成到各种系统中。厂商提供了详细的文档支持,包括编程约束、时序要求和热特性等,有助于快速集成和调试。


    6. 常见问题与解决方案



    - Q:如何确定最佳 KV 值?
    A:建议根据具体应用需求,在满足最小 APR 要求的前提下选择最小的 KV 值。

    - Q:如何确保良好的温度稳定性?
    A:合理布局和屏蔽外部干扰,确保在宽温范围内仍能保持稳定的性能。

    - Q:初次编程出现错误怎么办?
    A:检查 I²C 接口连接是否正确,并确认编程指令无误。


    7. 总结和推荐



    Si570 和 Si571 是一款集灵活性、高性能于一体的 I²C 编程振荡器,适用于对时钟信号质量有严格要求的应用场景。其独特的技术优势使其在市场上具备较强的竞争力。对于需要高可靠性和低抖动时钟信号的设计者来说,Si570/Si571 是非常值得推荐的产品。无论是在通信、工业还是消费电子领域,它们都将是理想的选择。

570ABB000647DGR参数

参数
频率 672.1627MHz
最大工作电压 3.63V
最小工作电压 2.97V
输出格式 LVPECL
负载电容 -
最大电源电流 130mA
频率稳定性 ±20ppm
扩频带宽 -
长*宽*高 7mm(长度)*5mm(宽度)
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

570ABB000647DGR厂商介绍

Skyworks Solutions, Inc. 是一家全球领先的半导体公司,专注于设计和开发用于移动通信、宽带、智能设备和互联网基础设施的高性能模拟和混合信号半导体产品。公司成立于1967年,总部位于美国马萨诸塞州。

Skyworks Solutions的主营产品主要分为以下几类:
1. 移动通信:包括射频功率放大器、前端模块、开关和滤波器等,广泛应用于智能手机、平板电脑等移动设备。
2. 宽带:提供有线电视、**和光纤通信所需的高性能放大器、调制器和解调器等。
3. 智能设备:为智能家居、可穿戴设备等提供无线连接解决方案,如Wi-Fi、蓝牙和NFC等。
4. 互联网基础设施:为数据中心、企业和服务提供商提供高性能的网络设备和组件。

Skyworks Solutions的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 客户关系:与全球顶级设备制造商建立了长期合作关系,提供优质的产品和服务。
3. 市场地位:在移动通信和宽带市场占据重要地位,市场份额稳步增长。
4. 供应链管理:拥有强大的供应链体系,确保产品的稳定供应和质量控制。

570ABB000647DGR数据手册

厂牌 PDF简要描述 下载
SKYWORKS SOLUTIONS 可编程振荡器 SKYWORKS SOLUTIONS 570ABB000647DGR 570ABB000647DGR数据手册

570ABB000647DGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
