ASEMB-30.000MHZ-LC-T

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: CMOS 300mV 4V 16mA 15pF ±50ppm 30MHz QFN 贴片安装 3.2mm*2.5mm*900μm
供应商型号: SYE-ASEMB-30.000MHZ-LC-T
供应商: 海外现货
标准整包数: 1

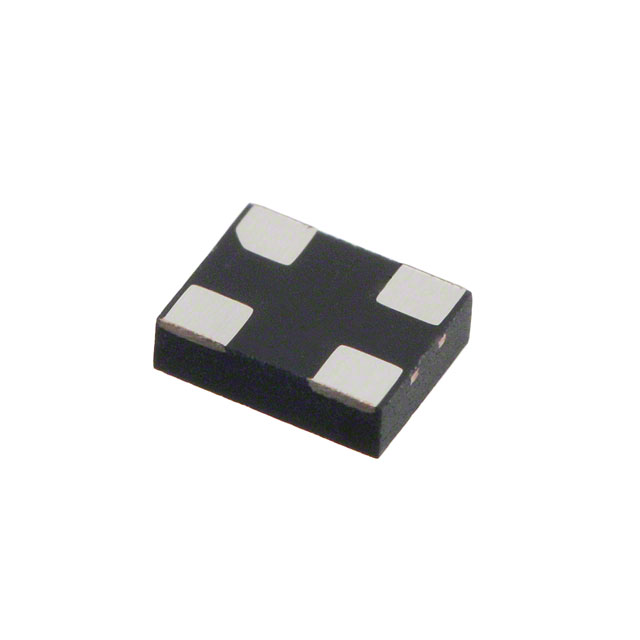

ABRACON 可编程振荡器 ASEMB-30.000MHZ-LC-T

ASEMB-30.000MHZ-LC-T概述

    ASEMB MEMS Clock Oscillator 技术手册

    1. 产品简介


    ASEMB MEMS Clock Oscillator 是一款低功耗、紧凑型的晶体振荡器,广泛应用于各种电子设备中。它特别适用于CCD时钟、视频设备、电脑及周边设备、便携式电子产品(如MP3播放器、游戏机)、消费电子产品(如电视机、数字录像机等),以及工业设备和军事及汽车电子等领域。由于其卓越的稳定性和耐震性,这款振荡器非常适合在恶劣环境下工作,比如振动剧烈、冲击频繁或湿度较高的工业环境中。

    2. 技术参数


    - 尺寸:3.2 x 2.5 x 0.85mm
    - 供电电压:1.8V 至 3.3V
    - 频率范围:1.0 MHz 至 150 MHz
    - 存储温度范围:-55°C 至 +150°C
    - 工作温度范围:0°C 至 +70°C(可选)
    - 总体频率稳定性:±10 ppm(可选)
    - 输出负载:15 pF, 25 pF 或 40 pF(可选)
    - 电源电流(无负载):
    - 1.0至39.9999MHz:6mA 至 16mA
    - 40.0至79.9999MHz:7mA 至 16mA
    - 80.0至124.9999MHz:8mA 至 16mA
    - 125.0至150MHz:9mA 至 16mA
    - 上升时间:1.0ns 至 2.0ns(@25°C)
    - 下降时间:0.9ns 至 2.0ns(@25°C)
    - 周期抖动(RMS):5ps(@100MHz)
    - 包装等级:MSL 1
    - 认证:ISO9001-2015 认证

    3. 产品特点和优势


    ASEMB MEMS Clock Oscillator 具有以下显著优势:
    - 低功耗:小于10mA,适合低功耗应用。
    - 高稳定性:±10 ppm(@-40°C至+105°C),保证了振荡器在极端环境下的稳定运行。
    - 紧凑型封装:采用QFN塑料封装,适用于空间受限的应用。
    - 高抗震性:适合在振动频繁的环境中使用。
    - 环保材料:符合RoHS标准,确保产品的环境友好性。

    4. 应用案例和使用建议


    ASEMB MEMS Clock Oscillator 已经被广泛应用于各种电子设备中,例如:
    - 家用电器:电视机、数字录像机等。
    - 便携设备:MP3播放器、游戏机等。
    - 工业设备:要求高稳定性的环境监控系统等。
    - 军事及汽车电子:导弹控制系统、汽车导航系统等。
    使用建议:
    - 在实际应用中,推荐使用一个约0.01uF的旁路电容器连接在引脚2和4之间。
    - 为了便于测试,可以考虑使用兼容的精密测试插座(例如AXS-3225-04-02)。

    5. 兼容性和支持


    - 兼容性:该产品与多种标准电子元件兼容,可以在不同的电路板设计中灵活应用。
    - 支持和服务:Abracon LLC 提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:电源电流过高
    - 解决方案:检查电路板上的负载是否过大,必要时增加旁路电容以降低负载。
    - 问题2:频率稳定性不佳
    - 解决方案:检查供电电压是否稳定,并确认是否需要更换更稳定的电源供应。
    - 问题3:无法启动
    - 解决方案:检查电源接线是否正确,重启电路板并确认是否有外部干扰影响。

    7. 总结和推荐


    综上所述,ASEMB MEMS Clock Oscillator 以其低功耗、高稳定性、紧凑型封装等特点,成为众多应用场景的理想选择。对于需要高精度和高可靠性的场合,这款产品更是不可多得的选择。因此,强烈推荐在相关电子设备的设计中选用此款振荡器。

ASEMB-30.000MHZ-LC-T参数

参数
最大电源电流 16mA
频率稳定性 ±50ppm
扩频带宽 -
频率 30MHz
最大工作电压 4V
最小工作电压 300mV
输出格式 CMOS
负载电容 15pF
长*宽*高 3.2mm*2.5mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ASEMB-30.000MHZ-LC-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASEMB-30.000MHZ-LC-T数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASEMB-30.000MHZ-LC-T ASEMB-30.000MHZ-LC-T数据手册

ASEMB-30.000MHZ-LC-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.4056 ¥ 20.1589
500+ $ 2.3312 ¥ 19.5355
1000+ $ 1.984 ¥ 16.6259
2000+ $ 1.8848 ¥ 15.7946
库存: 503
起订量: 125 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 2015.89
