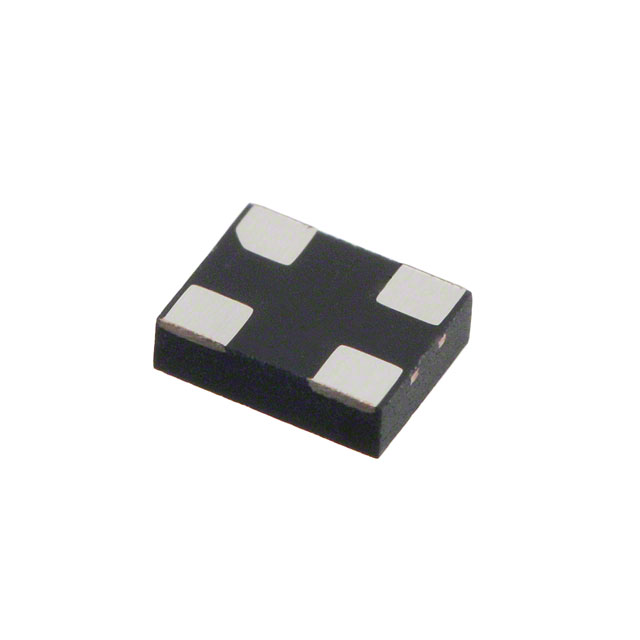

ASEMB-75.000MHZ-LY-T

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: CMOS 16mA 15pF ±10ppm 75MHz 贴片安装 3.2mm*2.5mm*900μm
供应商型号: Q-ASEMB-75.000MHZ-LY-T
供应商: 期货订购
标准整包数: 10
ABRACON 可编程振荡器 ASEMB-75.000MHZ-LY-T

ASEMB-75.000MHZ-LY-T概述

    高质量电子元器件产品技术手册文章

    产品简介


    ASEMB MEMS Clock Oscillator 是一种体积小巧且高效能的时钟振荡器,其尺寸仅为 3.2 x 2.5 x 0.85 mm。这种电子元器件被广泛应用于各种场合,包括视频录音机(VTR)相机中的CCD时钟,连接到个人电脑的设备,便携式电子产品(如MP3播放器、游戏机),消费电子设备(如电视机、数字录像机等),以及工业和军事设备等。此外,它在严苛环境下(如震动、冲击、湿度)也能表现出色,尤其适用于对稳定性要求极高的军工和汽车电子设备。

    技术参数


    ASEMB MEMS Clock Oscillator的关键电气参数如下表所示:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作频率范围 | 1.0 150 | MHz
    | 操作温度范围 | 0 | +70 °C | 见选项 |
    | 存储温度范围 | -55 | +150 °C
    | 供电电压 | 1.8~3.3 V
    | 输出负载 | 15, 25, 40 pF | 见选项 |
    | 对称性 | 45 | 55 | % | @1/2Vdd
    | 启动时间 | 1.5 | 3.0 | ms
    | 关断时间 | 20 | 100 | ns
    | 关断待机电流 | 15 uA
    在不同的供电电压下(Vdd = 1.8V, 2.5V, 3.3V),其供电电流、输出电压、上升/下降时间及抖动性能均有所不同。具体数据可参考技术手册。

    产品特点和优势


    ASEMB MEMS Clock Oscillator具有以下显著特点和优势:
    - 低功耗:在典型的供电电压下,其功耗小于10mA。
    - 卓越的稳定性:在整个温度范围内(-40°C至+105°C),其稳定性可达±10ppm。
    - 紧凑型封装:采用紧凑型QFN塑料封装,易于集成。
    - 环保材料:符合RoHS标准,无铅化设计。
    - 高可靠性:即使在恶劣环境中,依然能够提供稳定的工作性能,适合多种应用场合。

    应用案例和使用建议


    ASEMB MEMS Clock Oscillator在多种设备中有着广泛应用,如摄像机、PC连接设备、便携式电子产品和消费电子产品等。其出色的稳定性使其非常适合用于视频处理系统、工业控制设备、汽车电子系统等领域。对于一些特定的应用场景,建议在PIN 2和4之间使用约0.01μF的旁路电容以提高稳定性。此外,在安装时应注意焊接温度不超过260°C,持续时间不超过40秒,以免损坏器件。

    兼容性和支持


    ASEMB MEMS Clock Oscillator 具有良好的兼容性,可以轻松集成到现有的电子设备中。ABRACON公司还为客户提供全面的技术支持和服务,包括定制编程订单和快速响应客户咨询。为了方便测试,用户可以通过访问特定链接找到与此部件兼容的精密测试插座。

    常见问题与解决方案


    根据技术手册提供的信息,下面列出了几个常见的问题及其解决方案:
    - 问题:在高频率下,器件的启动时间较长。
    - 解决方案:可以考虑增加旁路电容或调整供电电压,以加快启动速度。
    - 问题:在某些温度条件下,频率稳定性下降。
    - 解决方案:选择更稳定的型号,或在设计时加入温补电路。
    - 问题:器件在极端环境下出现故障。
    - 解决方案:确保所有外部条件符合操作规范,必要时请联系ABRACON获取专业建议。

    总结和推荐


    总体而言,ASEMB MEMS Clock Oscillator凭借其低功耗、高稳定性和紧凑设计,在众多应用场景中表现出色。无论是商用还是工业级产品,它都是一个非常值得信赖的选择。因此,我们强烈推荐在您的下一个项目中考虑使用此产品,特别是在那些对稳定性和紧凑性有较高要求的应用场合。
    希望上述分析对您有所帮助,如需进一步了解相关信息,请随时联系ABRACON公司的客户服务部门。

ASEMB-75.000MHZ-LY-T参数

参数
最小工作电压 -
输出格式 CMOS
负载电容 15pF
最大电源电流 16mA
频率稳定性 ±10ppm
扩频带宽 -
频率 75MHz
最大工作电压 -
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASEMB-75.000MHZ-LY-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASEMB-75.000MHZ-LY-T数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASEMB-75.000MHZ-LY-T ASEMB-75.000MHZ-LY-T数据手册

ASEMB-75.000MHZ-LY-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
