ASDMB-24.000MHZ-EC-T

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: LVCMOS 1.8V 3.3V 16mA 15pF ±50ppm 24MHz 贴片安装 2.5mm*2mm*900μm
供应商型号: Q-ASDMB-24.000MHZ-EC-T
供应商: 期货订购
标准整包数: 10

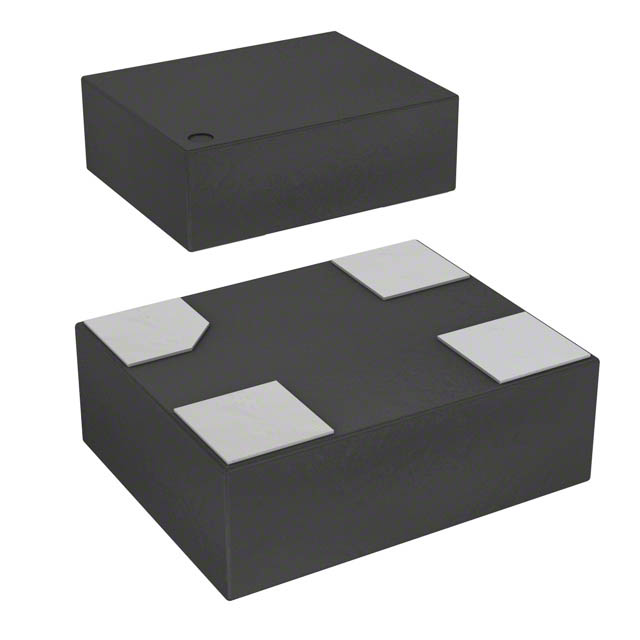

ABRACON 可编程振荡器 ASDMB-24.000MHZ-EC-T

ASDMB-24.000MHZ-EC-T概述


    产品简介


    ASDMB是一款微机电系统(MEMS)时钟振荡器,采用紧凑型QFN塑料封装。它适用于多种应用领域,如视频录音机(VTR)相机中的CCD时钟、计算机及外围设备、便携式电子产品(例如MP3播放器和游戏设备)、消费类电子产品(如电视和数字录像机),以及要求严苛的工业设备、军事电子和汽车电子领域。

    技术参数


    - 尺寸: 2.5 x 2.0 x 0.85 mm
    - 频率范围: 1.0 MHz 至 150 MHz
    - 工作温度范围: 0°C 至 +70°C(可选:-40°C 至 +105°C)
    - 输出电压: VOH ≥ 0.8 Vdd,VOL ≤ 0.2 Vdd
    - 负载电容: 15 pF、25 pF 或 40 pF(可选)
    - 电源电流:
    - 频率1.0 MHz至39.9999 MHz时,电流为5 mA 至 16 mA
    - 频率40.0 MHz至79.9999 MHz时,电流为6 mA 至 16 mA
    - 频率80.0 MHz至124.9999 MHz时,电流为7 mA 至 16 mA
    - 频率125.0 MHz至150 MHz时,电流为8 mA 至 16 mA
    - 上升时间: 1.0 ns 至 2.0 ns (CL = 15 pF)
    - 下降时间: 0.9 ns 至 2.0 ns (CL = 15 pF)
    - 周期抖动: 5 ps RMS @ 100 MHz
    - 环境兼容性: 符合RoHS/RoHS II标准

    产品特点和优势


    ASDMB的主要优势在于其卓越的稳定性和低功耗。其在整个温度范围内的频率稳定性可达±10 ppm,适用于从-40°C到+105°C的工作温度范围。此外,它具有紧凑的设计(2.5 x 2.0 x 0.85 mm),特别适合于空间受限的应用。低功耗也是其显著特点之一,最大电流仅为16 mA,使得它非常适合电池供电的设备。该产品在便携式和消费电子领域的广泛应用表明其市场竞争力较强。

    应用案例和使用建议


    ASDMB广泛应用于视频摄像机、个人电脑连接的设备、便携式电子产品和消费类电子产品中。例如,在VTR摄像机中作为CCD时钟源使用时,它能够提供稳定可靠的时钟信号,确保录制质量。在便携式电子产品中,它的低功耗特性有助于延长电池寿命。在消费类电子产品中,它可以帮助提高产品的可靠性和稳定性。
    建议用户根据实际应用选择合适的负载电容和电源电压。此外,推荐在管脚2和4之间使用约0.01μF的旁路电容以确保最佳性能。如果需要测试插座,可以访问官方网站查看兼容的测试插座。

    兼容性和支持


    ASDMB与大多数标准PCB设计兼容,且可以方便地安装在现有的电路板上。厂商提供详细的安装指南和售后支持。对于批量采购需求,可根据客户需求进行编程并选择不同的包装选项(如管装、卷盘等)。如有需要,可以通过电话或网站联系Abracon LLC获取更多支持。

    常见问题与解决方案


    - 问题: 如何确保ASDMB在高温环境下稳定工作?
    - 解答: 在高温环境下工作时,可以选择额定温度范围更广的产品型号(例如-40°C至+105°C)。此外,确保电路周围环境保持良好的散热条件。

    - 问题: 如何降低ASDMB的功耗?
    - 解答: 通过降低电源电压(例如从3.3V降低到1.8V),可以在不显著影响性能的情况下降低功耗。此外,合理设置负载电容也有助于减小电流消耗。

    总结和推荐


    综上所述,ASDMB是一款性能优异、应用广泛的MEMS时钟振荡器。它具备低功耗、高稳定性、紧凑尺寸等优点,适用于多种应用场景。建议用户根据具体应用需求选择合适的型号,并参考上述建议进行安装和调试。总体而言,ASDMB是值得推荐的高性能电子元器件产品。

ASDMB-24.000MHZ-EC-T参数

参数
最小工作电压 1.8V
输出格式 LVCMOS
负载电容 15pF
最大电源电流 16mA
频率稳定性 ±50ppm
扩频带宽 -
频率 24MHz
最大工作电压 3.3V
长*宽*高 2.5mm*2mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASDMB-24.000MHZ-EC-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASDMB-24.000MHZ-EC-T数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASDMB-24.000MHZ-EC-T ASDMB-24.000MHZ-EC-T数据手册

ASDMB-24.000MHZ-EC-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
