ASDMB-11.0592MHZ-XY-T

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: LVCMOS 16mA 15pF ±10ppm 11.0592MHz QFN 贴片安装 2.5mm*2mm*900μm
供应商型号: Q-ASDMB-11.0592MHZ-XY-T
供应商: 期货订购
标准整包数: 10

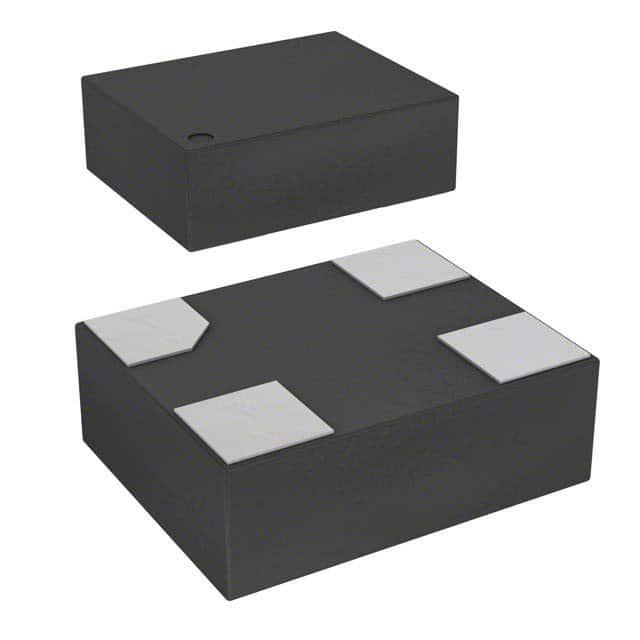

ABRACON 可编程振荡器 ASDMB-11.0592MHZ-XY-T

ASDMB-11.0592MHZ-XY-T概述


    产品简介


    ASDMB是一款超小型纯硅时钟振荡器,由Abracon公司生产。它属于工业级的塑料封装元件,具有微型化和低功耗的特点。此振荡器广泛应用于各类设备中,如视频录像机(VTR)摄像头、个人电脑外设、便携式电子产品(例如MP3播放器和游戏机)、消费电子(如电视、DVR等),以及军事和汽车电子设备中。由于其卓越的稳定性和紧凑的设计,ASDMB尤其适合于苛刻的环境,包括振动、冲击和潮湿条件下的工业设备。

    技术参数


    以下是ASDMB的主要技术规格和性能参数:
    - 尺寸:2.5 x 2.0 x 0.85 mm
    - 频率范围:1.0 MHz 至 150 MHz
    - 操作温度范围:0°C 至 +70°C,可选范围为 -20°C 至 +70°C 或 -40°C 至 +85°C,甚至 -40°C 至 +105°C
    - 输出电压:VOL = 0.2Vdd,VOH = 0.8Vdd(15 pF负载下)
    - 电源电流(无负载):不同频率范围内的电流为5mA至15mA
    - 输出负载:15 pF、25 pF或40 pF(可选)
    - 周期间抖动:50 ps(100 MHz时)
    - 周期间抖动RMS:5 ps(100 MHz时)

    产品特点和优势


    ASDMB的主要特点和优势包括:
    - 2代MEMS技术:减少抖动,稳定性更佳
    - 低功耗:典型功耗低于10 mA
    - 高稳定性:在-40°C到+105°C范围内,±10 ppm
    - 紧凑设计:纯硅和塑料封装使其体积小且坚固耐用

    应用案例和使用建议


    ASDMB的应用非常广泛,适合在多种设备中使用。例如,在视频录像机(VTR)摄像头中作为CCD时钟源,保证影像的清晰度和准确性。在消费电子设备如电视和DVR中,提供稳定的时钟信号以确保设备正常运行。为了充分发挥其优势,建议在使用时合理选择负载电容值,以达到最佳的工作状态。另外,考虑到其紧凑的设计和低功耗,可以有效降低整体系统功耗,提高设备的整体能效。

    兼容性和支持


    ASDMB提供了广泛的选项和配置,适用于多种应用场景。它与其他电子元器件和设备的兼容性较高,可以通过不同的封装和配置进行灵活调整。Abracon公司还提供了良好的技术支持和售后服务,帮助用户解决可能出现的技术问题。对于大批量订单,还可以根据需求定制产品。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题:设备在高温环境下表现不佳
    - 解决方案:选择具有更高工作温度范围的型号,如ASDMB-BLANK-LY或ASDMB-BLANK-LX。
    - 问题:设备启动慢
    - 解决方案:检查并确认正确的负载电容值,并确保电源电压符合要求。
    - 问题:设备出现时钟不稳定
    - 解决方案:检查电路连接是否正确,并考虑增加外部旁路电容以改善信号质量。

    总结和推荐


    总体而言,ASDMB是一款非常适合工业和消费电子应用的超小型纯硅时钟振荡器。它的低功耗、高稳定性以及广泛的工作温度范围使其成为许多设备的理想选择。对于需要紧凑、高性能时钟源的应用,推荐使用ASDMB。尽管其价格相对较高,但其带来的性能提升和可靠性是值得的。在购买前,建议仔细选择合适的型号和配置,以满足具体需求。

ASDMB-11.0592MHZ-XY-T参数

参数
频率 11.0592MHz
最大工作电压 -
最小工作电压 -
输出格式 LVCMOS
负载电容 15pF
最大电源电流 16mA
频率稳定性 ±10ppm
扩频带宽 -
长*宽*高 2.5mm*2mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASDMB-11.0592MHZ-XY-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASDMB-11.0592MHZ-XY-T数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASDMB-11.0592MHZ-XY-T ASDMB-11.0592MHZ-XY-T数据手册

ASDMB-11.0592MHZ-XY-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
