ASVMPC-33.000MHZ-LY-T3

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: CMOS 35mA ±10ppm 33MHz 贴片安装 7mm*5mm*900μm
供应商型号: SYE-ASVMPC-33.000MHZ-LY-T3
供应商: 海外现货
标准整包数: 1

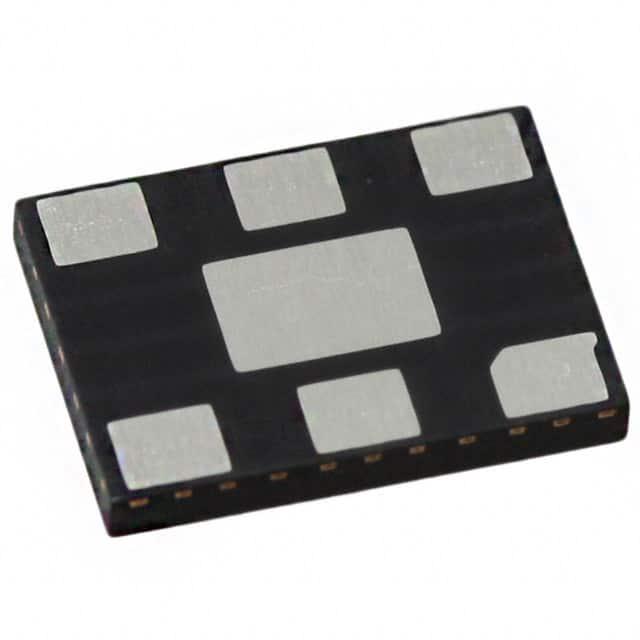

ABRACON 可编程振荡器 ASVMPC-33.000MHZ-LY-T3

ASVMPC-33.000MHZ-LY-T3概述

    ASVMP MEMS Clock Oscillator 技术手册

    1. 产品简介


    ASVMP 是一款高性能MEMS时钟振荡器,专为高速通信设计。其主要功能包括低功耗、出色的温度稳定性、耐用的封装以及多种输出逻辑选项。这些特点使其适用于存储区域网络(SATA, SAS, 光纤通道)、无源光网络(EPON, 10G-EPON, GPON, 10G-PON)、以太网(1G, 10GBASE-T, KR, LR, SR, FCoE)以及PCI Express和显示端口等多种应用领域。

    2. 技术参数


    ASVMP的主要技术规格如下:
    - 频率范围:
    - CMOS: 2.3000MHz 到 170.0000MHz
    - LVPECL: 2.3000MHz 到 460.0000MHz
    - LVDS: 2.3000MHz 到 460.0000MHz
    - HCSL: 2.3000MHz 到 460.0000MHz
    - 工作温度:
    - 商业级: -20°C 到 +70°C
    - 工业级: -40°C 到 +85°C
    - 汽车级: -55°C 到 +125°C
    - 供电电压:+2.25V 到 +3.6V
    - 启动时间:5ms
    - 电源电流(CMOS典型值):35mA(CL=15pF, 125MHz)
    - 输出逻辑电平(CMOS):VOH = 0.9 Vdd, VOL = 0.1 Vdd
    - 抖动(周期抖动RMS):3.0 ps

    3. 产品特点和优势


    ASVMP 的主要特点和优势如下:
    - 低功耗:适合高数据速率通信系统。
    - 高稳定性:温度范围广泛,商业级高达±15ppm,汽车级高达±25ppm。
    - 坚固耐用:耐受冲击(50kG),符合MIL-STD-883标准。
    - 多逻辑接口:支持CMOS、LVPECL、LVDS和HCSL输出,提供灵活性。
    - 紧凑封装:采用QFN塑料封装,尺寸仅为7.0 x 5.0 x 0.85mm。

    4. 应用案例和使用建议


    ASVMP 可用于各类高速通信设备,如交换机、路由器和服务器。例如,在光纤通信系统中,ASVMP 可作为精密的时钟信号源,确保数据传输的准确性和可靠性。使用建议包括:
    - 在高噪声环境中使用时,考虑添加外部去耦电容。
    - 选择合适的电源电压和负载电容,以达到最佳性能。
    - 确保正确的PCB布局,以减少寄生效应。

    5. 兼容性和支持


    ASVMP 与多种电子元器件和系统兼容,支持工业和汽车应用。厂商提供技术支持和维护服务,确保用户能够获得最佳使用体验。

    6. 常见问题与解决方案


    - 问:如何处理ESD敏感问题?
    - 答:在安装过程中使用防静电工具和工作台,避免直接接触引脚。建议在使用前接地。
    - 问:如何校准频率?
    - 答:ASVMP 需要通过编程设备进行频率校准。对于大批量订单,可以联系供应商定制频率。

    7. 总结和推荐


    总体而言,ASVMP是一款高度集成且功能强大的MEMS时钟振荡器,适用于多种高速通信应用。其卓越的性能、稳定性和耐用性使其在市场上具有很高的竞争力。强烈推荐在需要高精度时钟信号的应用中使用ASVMP。
    关于Abracon
    Abracon LLC 是一家致力于设计和制造高品质电子元器件的公司,拥有ISO9001-2015认证。其位于美国德克萨斯州斯派西伍德,为全球客户提供高质量的产品和技术支持。

ASVMPC-33.000MHZ-LY-T3参数

参数
频率稳定性 ±10ppm
扩频带宽 -
频率 33MHz
最大工作电压 -
最小工作电压 -
输出格式 CMOS
负载电容 -
最大电源电流 35mA
长*宽*高 7mm*5mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ASVMPC-33.000MHZ-LY-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASVMPC-33.000MHZ-LY-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASVMPC-33.000MHZ-LY-T3 ASVMPC-33.000MHZ-LY-T3数据手册

ASVMPC-33.000MHZ-LY-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
