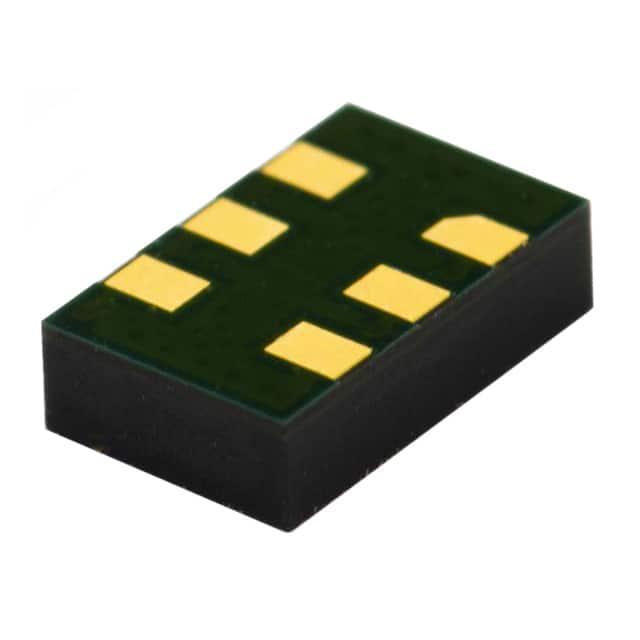

ASFLMX-156.250MHZ-3BBA

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: LVPECL 2.375V 3.63V 120mA 0pF ±50ppm 156.25MHz 贴片安装 5mm*3.2mm*1.4mm
供应商型号: SYE-ASFLMX-156.250MHZ-3BBA
供应商: 海外现货
标准整包数: 1
ABRACON 可编程振荡器 ASFLMX-156.250MHZ-3BBA

ASFLMX-156.250MHZ-3BBA概述

    高性能LVPECL SMD时钟振荡器:ASFLMX-156.250MHz-3BBA

    1. 产品简介


    ASFLMX-156.250MHz-3BBA 是一款超低相位抖动的LVPECL表面贴装时钟振荡器。它专为10/40/400 Gigabit以太网及光纤通道10G/12G串行解串器(SERDES)等高性能应用设计。该产品通过ISO9001:2008认证,并符合RoHS标准,确保其高可靠性及环保性。

    2. 技术参数


    - 封装尺寸:5.0 x 3.2 x 1.4mm
    - 频率:156.250 MHz
    - 电源电压:2.375 V至3.63 V
    - 工作温度范围:-40°C 至 +85°C
    - 输出逻辑电平:VOL:VDD-2.0 V至VDD-1.6 V;VOH:VDD-1.35 V至VDD-1.01 V
    - 相位噪声:
    - 在12kHz至20MHz范围内:165 fs RMS
    - 在1.875MHz至20MHz范围内:110 fs RMS
    - 峰值至峰值输出摆幅:0.65 V至0.95 V
    - 启动时间:20 ms
    - 上升时间:85 ps 至 350 ps (RL=50Ω, CL=0pF)
    - 下降时间:85 ps 至 350 ps (20%到80%)

    3. 产品特点和优势


    ASFLMX-156.250MHz-3BBA 的显著特点是其超低相位抖动性能(典型值为110 fs),这使得其在高速通信领域具有卓越的表现。它还具备宽广的工作温度范围(-40°C至+85°C),并且符合行业标准的6引脚5 x 3.2mm LGA封装。这些特点使其成为10/40/400 Gigabit以太网及光纤通道应用的理想选择。

    4. 应用案例和使用建议


    该产品的典型应用场景包括10/40/400 Gigabit以太网和光纤通道10G/12G SERDES。建议在使用时注意其封装尺寸及管脚布局,合理规划PCB布线以确保信号完整性。同时,在焊接过程中遵循推荐的回流焊曲线,以避免损坏元件。

    5. 兼容性和支持


    ASFLMX-156.250MHz-3BBA 与市场上大多数通用的LVPECL接口电路板兼容。厂商提供技术支持和售后服务,包括技术文档、样品和开发工具等资源,确保用户能够顺利集成并测试产品。

    6. 常见问题与解决方案


    - 问题1:启动时间过长
    - 解决方法:检查电源电压是否稳定在2.375 V至3.63 V之间。
    - 问题2:输出信号不稳定
    - 解决方法:确认输出引脚连接正确,且负载阻抗匹配50Ω。
    - 问题3:时钟频率不准
    - 解决方法:校准电源电压,确保在指定范围内。

    7. 总结和推荐


    综上所述,ASFLMX-156.250MHz-3BBA 在超低相位抖动和宽工作温度范围方面表现出色,非常适合高性能网络通信应用。尽管其价格相对较高,但其优异的性能和稳定性使其成为关键应用的首选。强烈推荐使用该产品进行相关项目的开发与部署。

ASFLMX-156.250MHZ-3BBA参数

参数
输出格式 LVPECL
负载电容 0pF
最大电源电流 120mA
频率稳定性 ±50ppm
扩频带宽 -
频率 156.25MHz
最大工作电压 3.63V
最小工作电压 2.375V
长*宽*高 5mm*3.2mm*1.4mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

ASFLMX-156.250MHZ-3BBA厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASFLMX-156.250MHZ-3BBA数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASFLMX-156.250MHZ-3BBA ASFLMX-156.250MHZ-3BBA数据手册

ASFLMX-156.250MHZ-3BBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
