首页  >  产品百科  >  ASTMHTD-25.000MHZ-XK-E-T3

ASTMHTD-25.000MHZ-XK-E-T3

产品分类: 可编程振荡器
厂牌: ABRACON
产品描述: LVCMOS 2.25V 3.63V 15pF ±30ppm 25MHz 贴片安装 2.5mm*2mm*800μm
供应商型号: N-ASTMHTD-25.000MHZ-XK-E-T3
供应商: 云汉优选
标准整包数: 1

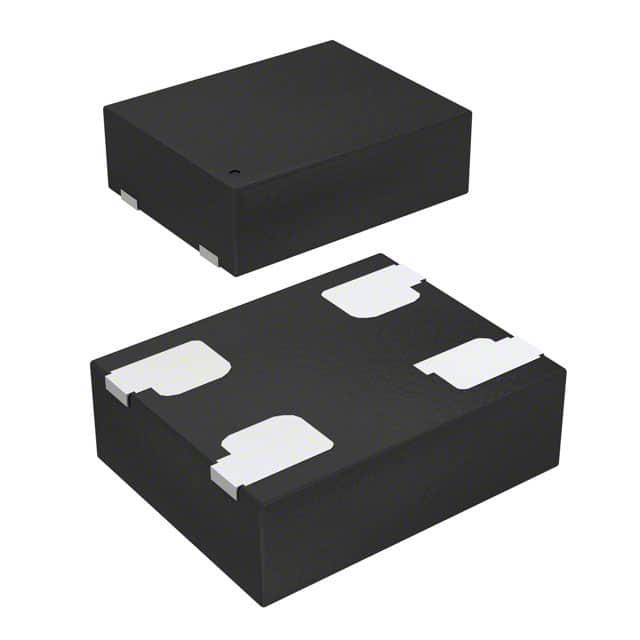

ABRACON 可编程振荡器 ASTMHTD-25.000MHZ-XK-E-T3

ASTMHTD-25.000MHZ-XK-E-T3概述


    产品简介


    ASTMHT 高温可编程表面贴装 MEMS 振荡器 是一款专为高可靠性环境设计的高性能振荡器。它提供多种尺寸选择,包括 2.0 x 1.6 x 0.75mm、2.5 x 2.0 x 0.75mm、3.2 x 2.5 x 0.75mm、5.0 x 3.2 x 0.75mm 和 7.0 x 5.0 x 0.9mm。这些振荡器支持从 1MHz 到 137MHz 的输出频率范围,可以广泛应用于工业、医疗、非汽车和航空等领域。

    技术参数


    - 标准尺寸:2.0 x 1.6 x 0.75mm, 2.5 x 2.0 x 0.75mm, 3.2 x 2.5 x 0.75mm, 5.0 x 3.2 x 0.75mm, 7.0 x 5.0 x 0.9mm
    - 输出频率范围:1MHz 至 137MHz
    - 供电电压选项:1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 2.25V 至 3.63V
    - 低功耗:3.5mA(典型值,20MHz, 1.8V 无负载);4.9mA(典型值,125MHz, 1.8V 无负载)
    - 宽工作温度范围:-40°C 至 +105°C, -40°C 至 +125°C, -55°C 至 +125°C
    - 频率稳定性选项:±20ppm, ±25ppm, ±30ppm, ±50ppm
    - 电容负载:15pF±10%
    - 输出驱动强度:可编程以改善抖动,减少电磁干扰或提高电容输出负载

    产品特点和优势


    ASTMHT 高温可编程表面贴装 MEMS 振荡器具备以下显著特点和优势:
    1. 高温度适应性:可在极端温度环境下正常工作,适用于工业、医疗和航空等领域。
    2. 可编程驱动强度:可以根据应用需求进行调整,以改善抖动、减少电磁干扰或提高电容输出负载。
    3. 低功耗设计:在多种供电电压和频率下均能保持较低的功耗水平。
    4. 高稳定性:具备 ±20ppm 至 ±50ppm 的频率稳定性选项,保证了在不同应用环境下的精确度。

    应用案例和使用建议


    ASTMHT 高温可编程表面贴装 MEMS 振荡器在多种应用场景中表现出色,特别是在高可靠性和严苛环境条件下。
    - 工业自动化设备:在高温度环境中工作的工业自动化设备需要高稳定性的时钟信号,ASTMHT 可确保系统稳定运行。
    - 医疗设备:如 MRI 和 CT 扫描仪等医疗成像设备,要求振荡器在高频和高温下仍能保持良好的稳定性,ASTMHT 振荡器能够满足这些需求。
    - 航空航天设备:在极端温度变化和震动条件下工作的航空设备需要高可靠性的时钟源,ASTMHT 振荡器提供了优异的解决方案。
    使用建议:
    - 在安装过程中,确保外部引脚与地线之间连接一个 0.1µF 或更大的电容。
    - 推荐使用 10kΩ 或更小的上拉电阻将 OE 引脚连接到 Vdd,如果该引脚不需要被外部驱动。
    - 严格遵循规定的回流焊曲线,以避免损坏设备。

    兼容性和支持


    ASTMHT 振荡器与各种主流电子元器件和电路板设计兼容。制造商提供了详细的技术支持和售后服务,包括但不限于产品手册、样品测试和技术咨询等。

    常见问题与解决方案


    - Q: 在低温环境下工作时,振荡器频率出现漂移怎么办?
    - A: 确保电源电压符合标准,同时考虑使用频率稳定性更高的型号(例如,±20ppm)。

    - Q: 振荡器在长时间使用后电流消耗增加,如何解决?
    - A: 检查是否有其他电路对振荡器的供电线路造成干扰,并确认所有连接正确且稳固。

    总结和推荐


    ASTMHT 高温可编程表面贴装 MEMS 振荡器凭借其高可靠性、宽工作温度范围、低功耗和优异的频率稳定性,成为众多工业、医疗和航空航天应用的理想选择。无论是在极端环境下还是常规应用中,这款振荡器都表现出了卓越的性能。因此,强烈推荐此产品给需要高稳定性和可靠性时钟信号的应用场合。

ASTMHTD-25.000MHZ-XK-E-T3参数

参数
最小工作电压 2.25V
输出格式 LVCMOS
负载电容 15pF
最大电源电流 -
频率稳定性 ±30ppm
扩频带宽 -
频率 25MHz
最大工作电压 3.63V
长*宽*高 2.5mm*2mm*800μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

ASTMHTD-25.000MHZ-XK-E-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ASTMHTD-25.000MHZ-XK-E-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 可编程振荡器 ABRACON ASTMHTD-25.000MHZ-XK-E-T3 ASTMHTD-25.000MHZ-XK-E-T3数据手册

ASTMHTD-25.000MHZ-XK-E-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4982 ¥ 4.2347
600+ $ 0.4635 ¥ 3.9398
2400+ $ 0.4386 ¥ 3.7281
6100+ $ 0.4182 ¥ 3.5547
库存: 11053
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1058.67
