009176001701906

厂牌: AVX
产品描述: Individual Wires 1 1pin 锡 白色 IDC 贴片安装
供应商型号: REB-CONN8441
供应商: 海外现货
标准整包数: 600

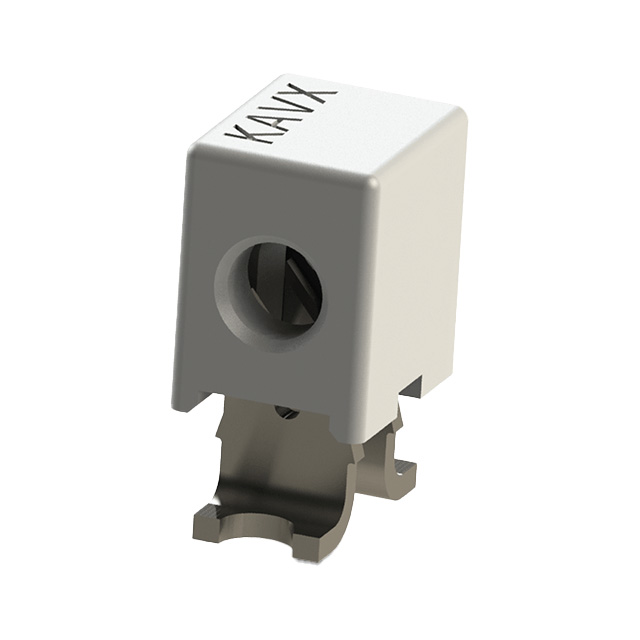

AVX 矩形连接器 - 板载/直接线对板 009176001701906

009176001701906概述


    产品简介


    产品名称:9176系列表面贴装式绝缘位移连接器(IDC)
    产品类型:电线对板连接器
    主要功能:允许用户在无需特殊工具的情况下,将18至24AWG线径的电线可靠地连接到印刷电路板(PCB)上。这种连接器特别适合用于恶劣工业环境和汽车应用,因其具备较高的电流承载能力和电压等级。
    应用领域:
    - 连接传感器和智能仪表等电子设备到PCB
    - 为PCB带来电源和信号连接
    - 在多块PCB间进行串联

    技术参数


    - 额定电流:每个触点10安培
    - 额定电压:300伏交流
    - 工作温度范围:-40°C 至 +125°C
    - 绝缘材料:尼龙(UL94VO)
    - 触点材料:磷青铜
    - 电镀:镍层上镀锡
    - 耐用性:可循环3次
    - 端子:适用于18至24AWG线径,线径直径范围0.37mm-2.1mm

    产品特点和优势


    - 快速且安全的连接:无需任何特殊的工具,通过简单插入电线到顶盖即可实现可靠的气密连接。
    - 成本效益高:采用IDC触点可以减少焊接或压接过程的成本。
    - 多功能性:提供多种配置选项以适应不同应用需求。
    - 可靠性:经过汽车级别振动、冲击和温度循环测试,确保长时间的可靠性。

    应用案例和使用建议


    在工业自动化领域,这种连接器可用于将传感器模块连接到控制面板,便于监测和管理生产流程。对于需要频繁更换线缆的应用场合,可以选择带有止退盖的版本以保护线缆末端不受损伤。
    使用建议:
    - 确保电线直径符合规定范围。
    - 在组装前仔细阅读《应用指南》201-01-140中的装配步骤。
    - 定期检查连接点,确保长期稳定运行。

    兼容性和支持


    这款连接器与标准PCB布局完全兼容,方便集成到现有系统中。AVX公司提供详尽的技术文档和支持服务,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    - Q: 如何选择合适的电线?
    A: 参照产品规格表,根据所需的电线直径选择合适的型号。

    - Q: 装配时出现松动怎么办?
    A: 检查并重新压紧顶盖,确保与触点紧密接触。

    总结和推荐


    总结:AVX 9176系列连接器是一款具有高度可靠性的产品,具备优异的电气性能和操作便利性。它不仅满足了工业级和汽车级应用的要求,而且在成本控制上表现出色。
    推荐:鉴于其卓越的性能和广泛的应用前景,我们强烈推荐此款连接器用于需要高效、安全电线连接的各类项目中。无论是新开发还是现有系统的升级,它都是一个值得信赖的选择。

009176001701906参数

参数
电缆间距 -
排数 1
触头镀层
电缆端接 IDC
针脚数 1pin
触头镀层厚度 -
类型 Individual Wires
颜色 白色
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009176001701906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009176001701906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 板载/直接线对板 AVX 009176001701906 009176001701906数据手册

009176001701906封装设计

查看详情并下载
Symbol
Footprint
3D Model
