009296004402906

厂牌: AVX
产品描述: Individual Wires 1 4pin 锡 白色 插入 4mm 贴片安装
供应商型号: 3972221
供应商: 海外现货
标准整包数: 3000

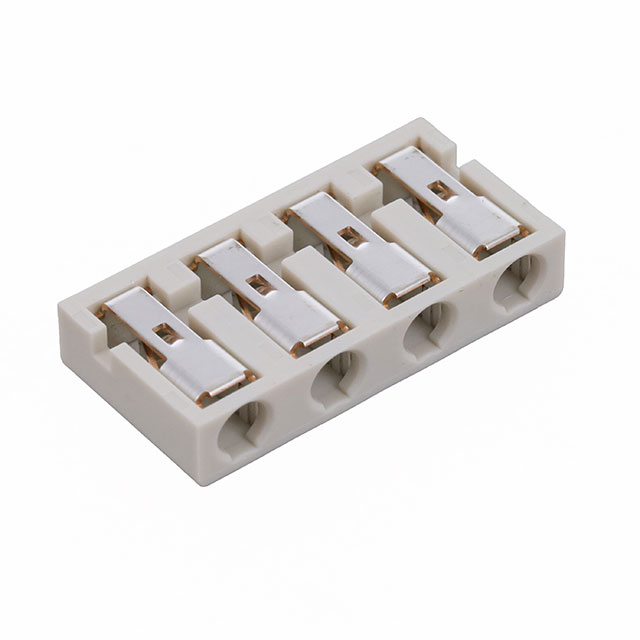

AVX 矩形连接器 - 板载/直接线对板 009296004402906

009296004402906概述


    产品简介


    9296-400系列连接器是由京瓷AVX推出的创新连接器,旨在满足市场上对小批量电线连接到印刷电路板(PCBs)的需求。这类连接器非常适合工业和商业领域的多种应用场景。其紧凑型表面贴装(SMT)封装设计提供了1到6个位置的选择,且高度仅为3毫米,适用于各种紧凑的空间布局需求。这些特性使得9296-400系列成为电子制造、智能电网、机器控制和SSL/LED照明系统等领域的理想选择。

    技术参数


    - 电流等级:
    - 18AWG: UL 10A, cUL 8A
    - 20AWG: UL 9A, cUL 7A
    - 22AWG: UL 8A, cUL 6A
    - 24AWG: UL 7A, cUL 5A
    - 26AWG: UL 6A, cUL 4A
    - 跳线引脚: UL 6.5A, cUL 4.5A
    - 电压等级: 600 VAC(RMS) 或 VDC
    - 工作温度范围: -40°C 至 +130°C
    - 绝缘材料: 玻璃填充尼龙46,无卤素,UL94V-0认证
    - 接触材料: 磷青铜
    - 镀层: 铅免费锡镀层
    - 耐用性: 5次循环

    产品特点和优势


    - 简易安装: 使用简单的剥线和插入步骤即可完成电线连接,易于进行工厂组装或现场安装。
    - 最小高度: 在此AWG范围内实现最低3mm的高度。
    - 宽范围适用性: 可接受18至26AWG的实心和绞合导线或跳线针。
    - 机械稳定性: 双弹簧式接点提供最佳的机械稳定性和导线保持力。
    - 可选透明窗口: 可视化窗口允许检查导线完全插入。

    应用案例和使用建议


    应用案例:
    - 机器控制: 如电机、驱动器、电磁阀、传感器、风扇和泵。
    - 商用建筑: 包括控制装置、安全系统、火灾报警及传感器。
    - 智能电网: 如电表、断路器和配电盘。
    - SSL/LED: 如灯泡、灯具、标牌和路灯。
    使用建议:
    - 在实际操作时,确保剥线长度准确为0.5±0.5 mm,以确保良好的导电性和机械稳定性。
    - 通过可视化窗口验证导线完全插入,防止接触不良导致的故障。
    - 搭配京瓷AVX的跳线针使用时,确保使用正确的型号和长度。

    兼容性和支持


    9296-400系列连接器具有较高的兼容性,可以与京瓷AVX提供的跳线针一起使用。厂商还提供了详细的应用指南和规格书,确保用户能够轻松找到所需的信息。

    常见问题与解决方案


    - 问题1: 导线插入后无法可靠固定。
    - 解决办法: 检查剥线长度是否符合要求,确保正确插入并旋转导线。

    - 问题2: 导线连接不稳定。
    - 解决办法: 检查接触面是否有氧化物或其他污染物,必要时清洁后再重新连接。

    总结和推荐


    京瓷AVX 9296-400系列连接器以其高度集成的设计和多功能性,在多种应用场合下表现出色。其简洁易用的特点和广泛的工作温度范围使其成为工业控制、智能电网和LED照明系统的理想选择。总体而言,该产品不仅技术性能优越,而且在用户体验上也有显著提升,值得推荐给需要高效、可靠连接解决方案的用户。

009296004402906参数

参数
触头镀层厚度 -
类型 Individual Wires
颜色 白色
电缆间距 4mm
排数 1
触头镀层
电缆端接 插入
针脚数 4pin
安装方式 贴片安装
包装方式 卷带包装

009296004402906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009296004402906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 板载/直接线对板 AVX 009296004402906 009296004402906数据手册

009296004402906封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.0625
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 9187.5
