00-9176-002-884-906

厂牌: AVX

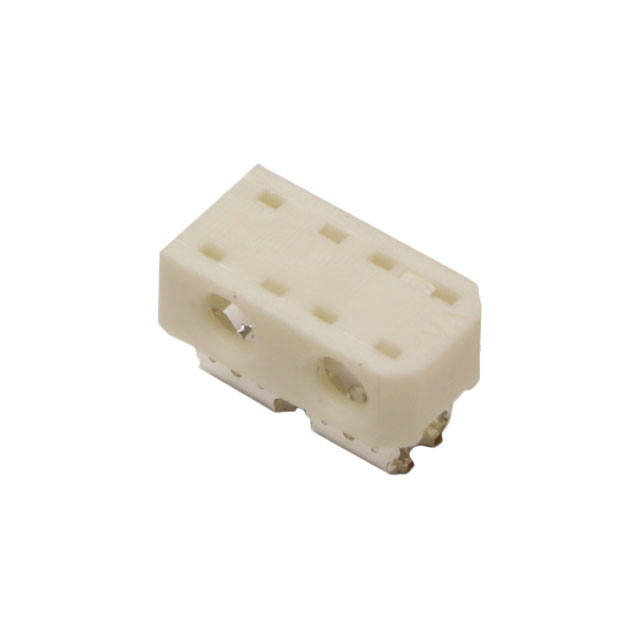

产品描述: Individual Wires 1 2pin 锡 白色 IDC 3.2mm 贴片安装 6.9mm(长度)*3.7mm(高度)
供应商型号:
供应商:
标准整包数: 0
AVX 矩形连接器 - 板载/直接线对板 00-9176-002-884-906

00-9176-002-884-906概述

    低剖面IDC 22-28AWG连接器9176-800技术手册

    1. 产品简介


    产品类型: 低剖面IDC(绝缘位移连接器)
    主要功能: 这款连接器适用于22至28AWG线缆,提供简单且高效的电线到板端接解决方案。
    应用领域: 主要应用于工业、医疗和交通运输等领域,如智能计量、LED照明、工业控制和便携式监测测量设备。

    2. 技术参数


    - 电流等级:
    - 22AWG: 6安培
    - 24AWG: 5安培
    - 26AWG: 4安培
    - 28AWG: 3安培
    - 电压等级:
    - 1p: 600伏特
    - 2p-4p: 100伏特
    - 耐久性: 1个循环
    - 工作温度范围: -40°C 至 +125°C
    - 绝缘材料: 玻璃填充尼龙46,UL94V0认证
    - 接触材料: 磷青铜
    - 电镀: 镍上无铅锡

    3. 产品特点和优势


    - 磷青铜材料: 具有冗余性和抗疲劳性,能够形成气密冷焊连接。
    - 封装保护: 可以通过灌封或模塑来封装电子模块,提供环境防护。
    - 颜色标识: 1p版本提供行业标准颜色,方便无错误的电线终止。

    4. 应用案例和使用建议


    - 应用案例:
    - 将离散电线和组件连接到PCB
    - 将电源和信号带到PCB
    - 菊花链连接或多块PCB之间的互联

    - 使用建议:
    - 选择合适的线径和颜色以确保正确的电线终止。
    - 在组装过程中参考应用指南201-01-216以获得最佳效果。
    - 注意装配公差为±0.20,除非另有说明。

    5. 兼容性和支持


    - 兼容性: 该连接器与22至26AWG的单芯和多芯电线兼容,最大绝缘直径为1.40毫米。对于28AWG电线,最大绝缘直径为0.80毫米。
    - 认证: UL文件#E90723已批准。

    6. 常见问题与解决方案


    - 问题1: 如何正确选择合适的线径和颜色?
    - 解决方案: 根据具体应用需求,选择相应的线径和颜色。例如,22AWG线径对应白色标准,而24AWG线径对应棕色。
    - 问题2: 如何进行装配?
    - 解决方案: 参考应用指南201-01-216进行装配,确保遵循所有步骤。
    - 问题3: 如何处理焊接后的检查?
    - 解决方案: 检查连接是否牢固,确保没有短路或断开的情况。

    7. 总结和推荐


    这款低剖面IDC连接器9176-800以其紧凑的设计、高效的电线到板端接能力和优良的电气特性,在工业、医疗和交通运输领域具有显著的应用价值。其独特的磷青铜材料和冗余设计使其在恶劣环境下依然表现出色。我们强烈推荐此产品用于需要高效、可靠连接的应用场景。

00-9176-002-884-906参数

参数
触头镀层
电缆端接 IDC
针脚数 2pin
触头镀层厚度 -
类型 Individual Wires
颜色 白色
电缆间距 3.2mm
排数 1
长*宽*高 6.9mm(长度)*3.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
