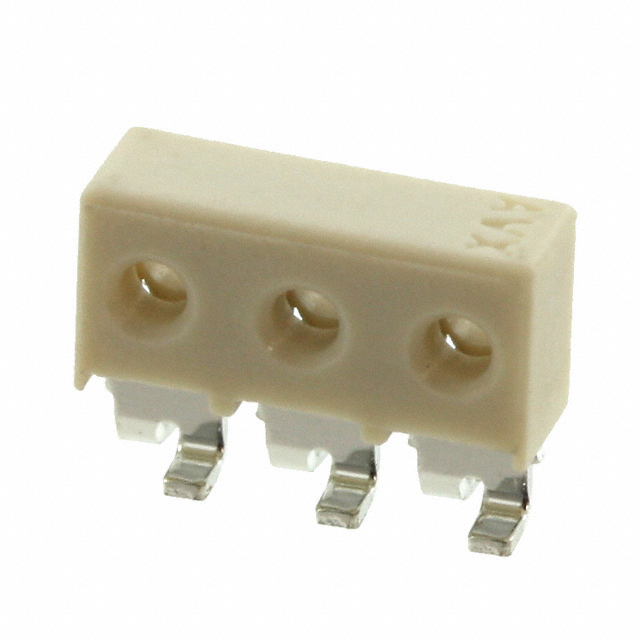

009175003702906

厂牌: AVX
产品描述: Individual Wires 1 3pin 锡 白色 IDC 2.5mm 贴片安装
供应商型号: 478-009175003702906TR-ND
供应商: Digi-Key
标准整包数: 1
AVX 矩形连接器 - 板载/直接线对板 009175003702906

009175003702906概述


    产品简介


    9175-700 Capped IDC 26-28 AWG 连接器 是一种用于将线缆连接到印刷电路板(PCB)的绝缘位移连接器(IDC)。该系列产品适用于各种苛刻的应用环境,如工业自动化和汽车电子领域。其设计旨在通过简化安装过程来提高可靠性和效率,广泛应用于智能计量、传感器接口及更广泛的电子系统连接场景。

    技术参数


    - 电流等级: 1安培/接触
    - 电压等级: 150 VAC
    - 工作温度范围: -40°C 到 +125°C
    - 绝缘材料: 尼龙,UL94V-0
    - 接触材料: 磷青铜
    - 电镀: 镍基底上镀锡
    - 可接受线缆直径: 28 AWG 0.70mm 至 1.00mm,26 AWG 0.80mm 至 1.20mm
    - 兼容线缆类型: 实心或绞合线缆

    产品特点和优势


    9175-700 IDC 连接器 在“用户友好性”方面取得了重大突破。其独特的设计让绝缘体不仅充当连接器的主体,还作为定位和插入辅助工具,无需任何特殊工具即可轻松完成线缆的定位和插入。其关键优势如下:
    - 简易安装: 只需插入线缆,然后压下盖子即可形成“气密”连接,从而减少安装时间和成本。
    - 高可靠性: 经测试符合汽车标准,在冲击、振动和温度循环等方面表现优异。
    - 后向兼容: 其接触设计与现有的9175系列完全一致,确保兼容性和功能性。
    - 经济高效: 相比焊接或压接工艺,IDC接触提供了更低的总体成本。

    应用案例和使用建议


    这些连接器在以下应用场景中得到了广泛应用:
    - 智能计量系统: 用于将各种传感器的数据传输到PCB上。
    - 汽车电子: 适用于各种严苛环境下的信号和电源连接。
    - 工业控制: 用于控制面板内的信号和电源连接。
    使用建议:
    - 确保在插入线缆前检查其直径是否符合要求,以避免损坏连接器。
    - 使用标准装配程序,参考应用说明201-01-140进行正确的组装。

    兼容性和支持


    - 兼容性: 与26 AWG 和 28 AWG线缆(实心或绞合)完全兼容。
    - 技术支持: 厂商提供详尽的装配指南和应用说明文档,确保用户能够正确使用产品。

    常见问题与解决方案


    1. 问题: 连接器无法正确压入线缆。
    - 解决方法: 检查线缆直径是否合适,确认线缆绝缘层已正确去除。
    2. 问题: 插入后连接不稳定。
    - 解决方法: 确认盖子已完全压紧,以形成气密连接。
    3. 问题: 线缆在高温环境下断开。
    - 解决方法: 确认连接器材料符合所需的UL94V-0阻燃标准,并在实际应用中遵循相关规范。

    总结和推荐


    综上所述,9175-700 Capped IDC 26-28 AWG 连接器 在可靠性、易用性和经济性方面表现出色,适用于多种工业和汽车应用场合。对于需要简单、可靠的线缆连接解决方案的设计工程师而言,这是一个极佳的选择。强烈推荐使用该产品。

009175003702906参数

参数
触头镀层厚度 -
类型 Individual Wires
颜色 白色
电缆间距 2.5mm
排数 1
触头镀层
电缆端接 IDC
针脚数 3pin
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009175003702906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
