009176004884906

厂牌: AVX
产品描述: Individual Wires 1 4pin 锡 白色 IDC 3.2mm 贴片安装
供应商型号: 581-009176004884906
供应商: Mouser
标准整包数: 1

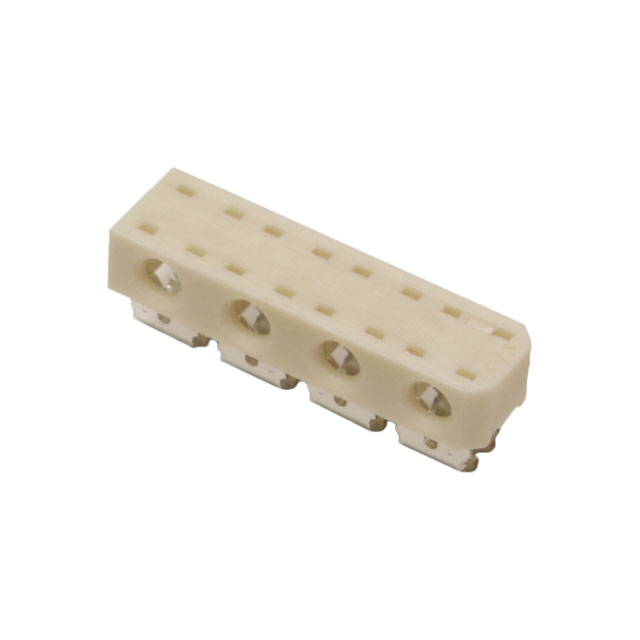

AVX 矩形连接器 - 板载/直接线对板 009176004884906

009176004884906概述


    产品简介


    AVX Low Profile IDC 22-28AWG 系列连接器 是一种低轮廓绝缘位移连接器(IDC),主要用于处理22至28AWG尺寸的导线。这些连接器设计用于简化从单线到多线的连接过程,并广泛应用于工业、医疗和交通运输领域,如智能计量、LED照明、工业控制和便携式监测设备等。该系列连接器以坚固可靠著称,在苛刻的应用环境下表现优异。

    技术参数


    - 电流额定值:22AWG: 6安培;24AWG: 5安培;26AWG: 4安培;28AWG: 3安培
    - 电压额定值:1P: 600伏;2P-4P: 100伏
    - 耐用性:1周期
    - 工作温度范围:-40°C 至 +125°C
    - 绝缘材料:玻璃填充尼龙46;UL94V0认证
    - 接触材料:磷青铜
    - 镀层:无铅锡盖镍镀层

    产品特点和优势


    - 冗余和疲劳抵抗:磷青铜材料提供气密、冷焊接的连接效果,提高了连接器的可靠性。
    - 环境保护:IDC连接器可填充或覆模以封装电子模块,提供额外的环境防护。
    - 标准化颜色:1P版本提供行业标准颜色选择,方便无误的接线。

    应用案例和使用建议


    - 应用场景:可用于将离散电线和组件连接到PCB板上,实现电源和信号传输,甚至用于电路板之间的级联或互连。
    - 使用建议:在选择适合的导线时,请参考导线的直径和材质,确保符合连接器的要求。对于复杂应用,请参阅《201-01-216》号应用说明文档,以获得详细的装配指南。

    兼容性和支持


    该连接器系统适用于多种应用场合,并且已通过UL认证。制造商提供了详尽的技术支持和维护信息,以确保用户能够顺利安装和使用产品。此外,连接器的标准化设计使得其与现有系统的兼容性非常高。

    常见问题与解决方案


    - Q: 导线直径不符合要求怎么办?
    - A: 请根据连接器规格选择正确的导线直径。如果使用非标准直径的导线,请联系技术支持获取指导。

    - Q: 如何正确组装连接器?
    - A: 详细步骤请参照《201-01-216》号应用说明文档,其中包含完整的组装程序及建议。

    总结和推荐


    AVX Low Profile IDC 22-28AWG 系列连接器以其高可靠性、耐久性以及适用于空间受限环境的特点脱颖而出。特别适用于需要高密度连接的小型电子设备中。其广泛的适用范围、强大的技术支持和优质的制造工艺使其成为市场的理想选择。强烈推荐在需要高性能连接解决方案的项目中使用此款连接器。

009176004884906参数

参数
类型 Individual Wires
颜色 白色
电缆间距 3.2mm
排数 1
触头镀层
电缆端接 IDC
针脚数 4pin
触头镀层厚度 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009176004884906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009176004884906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 板载/直接线对板 AVX 009176004884906 009176004884906数据手册

009176004884906封装设计

查看详情并下载
Symbol
Footprint
3D Model
