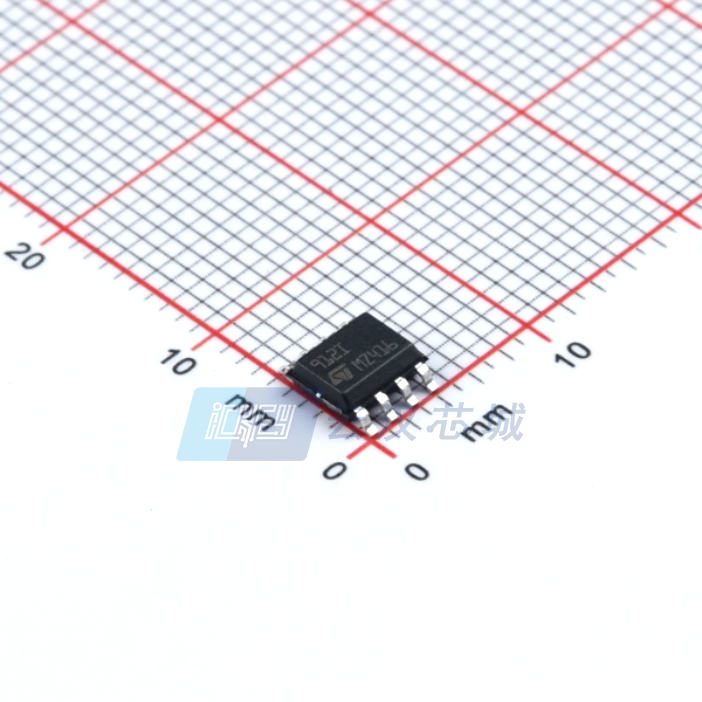

TS912IDT

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 低功耗运算放大器, 双通道, SOIC封装, 双/单电源, 表面贴装, 8引脚
供应商型号: 31M-TS912IDT
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS 运算放大器 TS912IDT

TS912IDT概述

    TS912, TS912A, TS912B 铁轨到铁轨CMOS双运算放大器技术手册

    1. 产品简介


    TS912、TS912A和TS912B是专为单电源或双电源操作设计的铁轨到铁轨CMOS双运算放大器。这些产品广泛应用于工业控制、仪器仪表、通信系统等领域。它们具有高精度、低功耗和广泛的供电范围,适合需要高性能模拟信号处理的应用场景。

    2. 技术参数


    供电电压范围:2.7V 至 16V
    输入偏置电流:1 pA(典型值)
    输入失调电压:2 mV(最大值)
    负载支持:600Ω 和 100Ω
    供电电流:200 μA/放大器(在3V供电下)
    静电放电防护:3 kV
    工作温度范围:-40°C 至 +125°C
    热阻抗:
    - DIP8封装:Junction-to-Ambient 85°C/W
    - SO-8封装:Junction-to-Ambient 125°C/W

    3. 产品特点和优势


    - 宽供电电压范围:2.7V至16V,满足多种应用场景需求。
    - 极低输入偏置电流:仅为1 pA,适用于高精度应用。
    - 低输入失调电压:最高2 mV,确保信号处理的准确性。
    - 低供电电流:仅需200 μA/放大器,降低功耗,延长电池寿命。
    - 鲁棒性好:具有静电放电防护能力,适用于严苛的工作环境。
    - 内置Spice宏模型:方便进行电路仿真,验证设计的有效性。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制系统:用于传感器信号调理和数据采集。
    - 仪器仪表:用于精确测量和信号放大。
    - 通信系统:用于信号放大和处理。
    使用建议:
    - 电源设计:考虑到电源电压范围宽广,可以根据具体应用选择合适的供电电压,以优化功耗。
    - 噪声处理:为了减少外部干扰,建议在电路设计时增加适当的滤波措施,如RC滤波器。
    - 热管理:由于热阻较高,建议采用散热措施,避免过热导致器件损坏。

    5. 兼容性和支持


    兼容性:
    - 本产品可与其他符合标准的CMOS器件和系统兼容,适用于各种通用接口。
    支持和服务:
    - ST公司提供详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    问题1:供电电流过高,导致功耗过大。
    解决办法:检查电路设计,确保负载在规定范围内。必要时可以考虑降低供电电压。
    问题2:信号失真严重。
    解决办法:检查输入信号幅度,确保其在额定范围内。同时检查外部干扰源,适当添加滤波措施。
    问题3:电路工作不稳定。
    解决办法:检查供电电压是否稳定,确认接地良好。必要时可以尝试更换其他电源供应器。

    7. 总结和推荐


    TS912、TS912A和TS912B在高性能模拟信号处理领域表现出色,特别适用于需要高精度、低功耗和宽供电电压范围的应用。其广泛的供电范围和极低的功耗使其成为众多工业和通信应用的理想选择。因此,强烈推荐使用这些运算放大器。
    本文对TS912、TS912A和TS912B的特性进行了详细介绍,并提供了实用的应用建议和技术支持信息。希望对读者理解和使用这些高性能运算放大器有所帮助。

TS912IDT参数

参数
每个通道的输出电流 75mA
Vos - 输入偏置电压 10mV
最小工作供电电压 -
典型增益带宽 1.4MHz
放大器类型 CMOS
-3db带宽 -
电流 - 输入偏置 1pA
典型输入噪声电压密度 30nV/rtHz@ 5V
输出类型 Rail to Rail
CMRR - 共模抑制比 -
电路数 2
关闭 关闭
典型压摆率 1.3V/μs
最大工作供电电压 ±8V,16V
通道数量 2
典型供电电流 400μA(x2 Channels)
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TS912IDT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TS912IDT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS TS912IDT TS912IDT数据手册

TS912IDT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.5294
10+ ¥ 2.2651
30+ ¥ 2.065
100+ ¥ 1.947
500+ ¥ 1.86
库存: 2355
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 2.52
直接购买
加入购物车
