5962-88565023A

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 9.2mA 8V/μs 6.5MHz 105dB 关闭 4 4 ±18V 250μV 7nA General Purpose LCC-28 贴片安装
供应商型号: CY-5962-88565023A
供应商: Avnet
标准整包数: 1

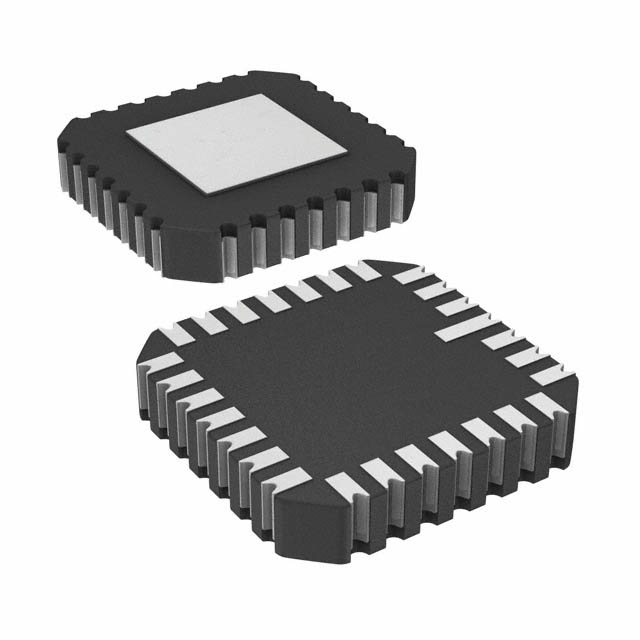

ANALOG DEVICES 运算放大器 5962-88565023A

5962-88565023A概述


    产品简介


    OP471是一款高速、低噪声的四通道运算放大器,由Analog Devices公司生产。该产品的主要功能是提供高速度和低噪声的信号处理能力,适用于各种高精度应用场合。典型的应用领域包括多级增益块、低噪声仪表放大器、四通道缓冲器以及低噪声有源滤波器等。其出色的性能使其成为众多电子设备设计中的理想选择。

    技术参数


    以下是OP471的技术规格和性能参数:
    - 速度:8 V/μs(典型值)
    - 噪声:11 nV/√Hz(最大值,1 kHz时)
    - 带宽:6.5 MHz(典型值)
    - 输入偏置电压:0.8 mV(最大值)
    - 输入偏置电压漂移:4 μV/°C(最大值)
    - 开环增益:500 V/mV(最小值)
    - 共模抑制比:105 dB(最小值)
    - 电源抑制比:5.6 mV/V(最大值)
    - 工作温度范围:
    - OP471E、OP471F:-25°C 至 +85°C
    - OP471G:-40°C 至 +85°C
    - 封装类型:
    - 14引脚陶瓷DIP(Y后缀)
    - 14引脚塑料DIP(P后缀)
    - 16引脚SOIC(S后缀)

    产品特点和优势


    OP471具有多个独特的功能和优势:
    1. 高速度:最高可达8 V/μs,确保快速响应时间。
    2. 低噪声:电压噪声密度仅为11 nV/√Hz(1 kHz时),保证了低噪声性能。
    3. 高增益带宽积:达到6.5 MHz,适用于需要高带宽的应用。
    4. 高共模抑制比:超过105 dB,显著降低了由地噪声和电源波动引起的误差。
    5. 低输入偏置电流:小于25 nA,减少信号源电阻引起的误差。
    6. 良好的温度稳定性:输入偏置电压漂移仅为4 μV/°C,适合恶劣的工作环境。

    应用案例和使用建议


    OP471广泛应用于多级增益块、低噪声仪表放大器和低噪声有源滤波器。例如,在高精度传感器信号处理系统中,可以用于放大微弱信号并降低噪声干扰。
    使用建议:
    1. 在设计电路时,应选择合适的源阻抗以优化总噪声。通常,当源阻抗低于1 kΩ时,电压噪声为主要噪声来源;高于20 kΩ时,电流噪声则成为主要噪声来源。
    2. 确保良好的屏蔽措施以减少外界干扰。
    3. 温度变化会对输出产生影响,因此应考虑温度补偿措施。
    4. 使用低噪声电源,以减少供电引入的噪声。

    兼容性和支持


    OP471与多种标准四通道运放(如LM148、LM149、HA4741、RM4156、MC33074、TL084和TL074)的引脚兼容,从而可以方便地替换现有系统中的器件,进行性能升级。

    常见问题与解决方案


    常见问题及解决办法:
    1. 输出噪声过高:
    - 原因:电源纹波或外部干扰。
    - 解决方法:使用低噪声电源,并增加适当的电源去耦电容。
    2. 温度变化引起误差:
    - 原因:输入偏置电压漂移。
    - 解决方法:采用温度补偿电路或选择温度漂移较低的型号(如OP470)。
    3. 增益不稳定:
    - 原因:负载过小或过大。
    - 解决方法:选择合适的负载电阻。

    总结和推荐


    综上所述,OP471是一款高性能的四通道运算放大器,具备优秀的速度、低噪声、高增益带宽积和高共模抑制比等特点。特别适合于高精度、低噪声的信号处理应用。对于需要高度精确和稳定的信号放大场合,强烈推荐使用OP471。在选择其他同类产品时,应综合考虑其技术参数和实际应用场景,以确保最佳性能和可靠性。

5962-88565023A参数

参数
-3db带宽 -
Vos - 输入偏置电压 250μV
放大器类型 General Purpose
典型输入噪声电压密度 -
关闭 关闭
输出类型 -
通道数量 4
CMRR - 共模抑制比 105dB
最大工作供电电压 ±18V
典型压摆率 8V/μs
最小工作供电电压 -
典型供电电流 9.2mA
电流 - 输入偏置 7nA
电路数 4
典型增益带宽 6.5MHz
每个通道的输出电流 -
11.63mm(Max)
11.63mm(Max)
2.54mm(Max)
通用封装 LCC-28
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

5962-88565023A厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

5962-88565023A数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES 5962-88565023A 5962-88565023A数据手册
