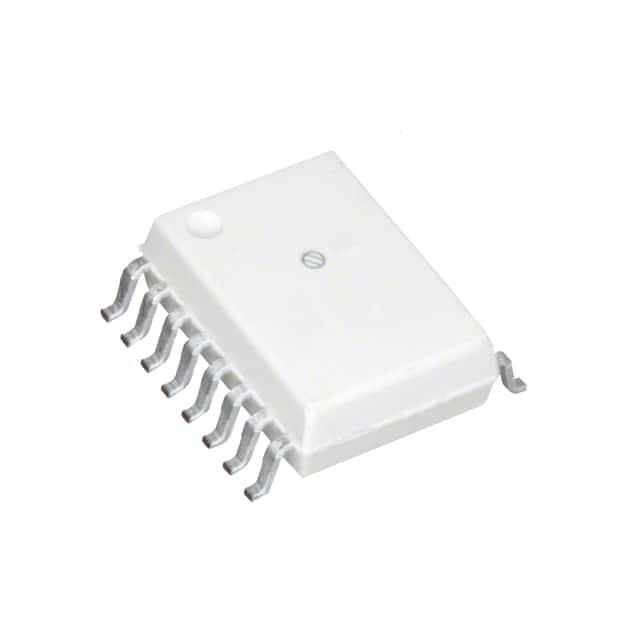

ACPL-798J-000E

产品分类: 运算放大器
厂牌: BROADCOM
产品描述: Broadcom 调制器, SOIC封装, 单电源, 表面贴装安装, 16引脚
供应商型号: AV-E-ACPL-798J-000E
供应商: Avnet
标准整包数: 45
BROADCOM 运算放大器 ACPL-798J-000E

ACPL-798J-000E概述


    产品简介


    ACPL-798J是一款集成光耦隔离技术的1位第二阶Σ-Δ调制器,具有LVDS接口。它主要用于将模拟输入信号转换为高速数据流,并通过光耦合技术实现电隔离。ACPL-798J适用于各种应用,包括电机相电流测量、电源逆变器电流和电压检测、工业过程控制、数据采集系统、通用电流和电压传感,以及替代传统的电流变换器。

    技术参数


    - 外部时钟输入范围: 最高可达25 MHz
    - LVDS时钟和数据接口
    - 1位,第二阶Σ-Δ调制器
    - 16位无丢失代码分辨率(12位有效位数)
    - 典型SNDR (信号噪声比) 为75 dB
    - 最大偏置温度漂移: 3.5 mV/°C
    - 最大增益误差: ±1%
    - 线性范围: ±200 mV,单5 V电源供电
    - 工作温度范围: -40°C 至 +105°C
    - 封装形式: SO-16
    - 共模瞬态抑制能力: 25 kV/µs
    - 安全认证: IEC/EN/DIN EN 60747-5-5: 1414 Vpeak 工作绝缘电压;UL 1577: 5000 Vrms/1min 双重保护评级;CSA 组件认证通知 #5

    产品特点和优势


    ACPL-798J的优势在于其出色的光电耦合技术和高噪声容限。其通过0.5 mm最小的绝缘距离提供可靠双层保护和高压绝缘能力,这些特点使其特别适合于高可靠性设计。同时,其高精度和紧凑的SO-16封装使得其在电机驱动设计中能够以较低成本实现精确的电流测量。

    应用案例和使用建议


    ACPL-798J广泛应用于电机相电流和轨电流感测、电源逆变器电流和电压检测、工业过程控制等领域。对于电机相电流测量,可以直接连接到分流电阻或其他低电平信号源。在使用过程中,应确保提供适当的外部时钟并根据实际应用场景选择合适的电源电压。

    兼容性和支持


    ACPL-798J具备良好的兼容性,能够与标准的LVDS接口设备无缝对接。制造商提供了全面的技术支持,包括详细的文档和技术咨询。此外,厂商还承诺提供相关的认证和批准,以确保产品在工业环境中的稳定运行。

    常见问题与解决方案


    - 问题1: 偏置电压在温度变化时产生漂移。
    - 解决方法: 采用硬件或软件补偿措施来校正偏置电压的变化。

    - 问题2: 增益误差不稳定。
    - 解决方法: 使用更稳定的电源和精密的电阻器来减少增益误差。
    - 问题3: 时钟输入频率超出规定范围。
    - 解决方法: 确保外部时钟输入频率在规定的范围内(5 MHz至25 MHz)。

    总结和推荐


    ACPL-798J是一款高性能、高可靠性的光耦隔离Σ-Δ调制器,非常适合用于电机驱动和其他需要高精度电流测量的应用场景。其优良的隔离性能和高精度使它成为市场上同类产品的有力竞争者。总的来说,我强烈推荐使用ACPL-798J作为电机驱动设计中电流测量的关键组件。

ACPL-798J-000E参数

参数
输出类型 -
Vos - 输入偏置电压 600μV
典型供电电流 15.5mA
CMRR - 共模抑制比 -
最大工作供电电压 5.5V
典型压摆率 -
电路数 1
典型输入噪声电压密度 -
通道数量 -
放大器类型 Isolation
最小工作供电电压 -
-3db带宽 -
典型增益带宽 -
电流 - 输入偏置 500nA
每个通道的输出电流 3.5mA
关闭 -
长*宽*高 10.31mm*7.49mm*3.5mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
