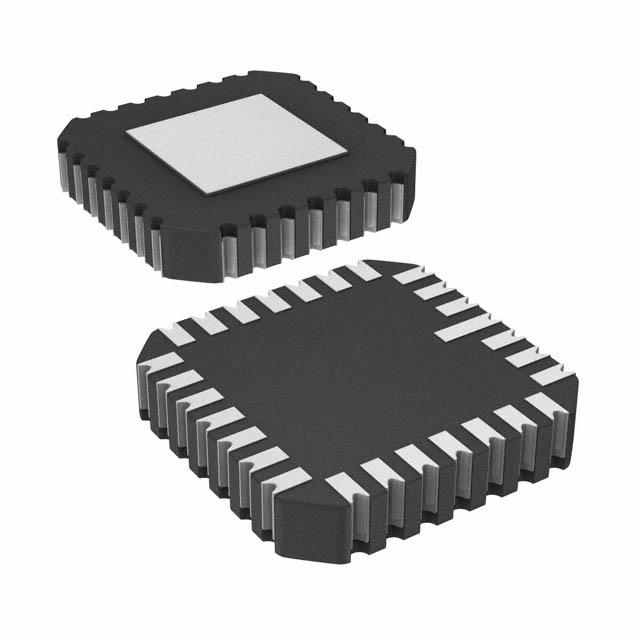

5962-8777101M3A

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 600μA(x2 Channels) 150mV/μs 22nV/rtHz 500KHz 关闭 Differential 4 4 ±20V 40μV 750pA General Purpose LCC 贴片安装
供应商型号: CY-5962-8777101M3A
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 运算放大器 5962-8777101M3A

5962-8777101M3A概述


    产品简介


    产品名称: Quad Low Offset, Low Power Operational Amplifier (OP400)
    产品类型: 四通道低偏移、低功耗运算放大器
    主要功能:
    - 实现高精度信号处理
    - 支持大负载电容驱动
    - 具备低噪声特性
    应用领域:
    - 多通道精密模拟电路
    - 高精度信号调理
    - 模拟滤波器设计
    - 仪器仪表和医疗设备

    技术参数


    - 输入偏置电压 (VOS): 最大值为300 μV
    - 输入偏置电流 (IB): 最大值为7.0 nA
    - 输入失调电压漂移 (TCVOS): 最大值为2.5 μV/°C
    - 输入电阻 (RIN): 10 MΩ(差分模式),200 GΩ(共模模式)
    - 电源抑制比 (PSRR): 最小值为0.1 μV/V,最大值为10 μV/V
    - 开环增益 (AVO): 最小值为3000 V/mV,最大值为12,000 V/mV
    - 输出摆幅 (VO): 最大值为±12.6 V
    - 供电电流 (ISY): 每个放大器最大值为725 μA
    - 热阻 (θJA): 14引脚陶瓷DIP封装为94 °C/W,14引脚塑料DIP封装为76 °C/W,16引脚SOIC封装为88 °C/W
    - 工作温度范围:
    - OP400A: -55°C至+125°C
    - OP400E/F: -25°C至+85°C
    - OP400G: 0°C至+70°C
    - OP400H: -40°C至+85°C

    产品特点和优势


    特点:
    - 低输入偏置电压: 最大值为300 μV
    - 低失调电压漂移: 最大值为2.5 μV/°C
    - 低供电电流: 每个放大器的最大值为725 μA
    - 高开环增益: 最小值为3000 V/mV
    - 输入偏置电流: 最大值为7.0 nA
    - 低噪声电压密度: 11 nV/√Hz
    - 稳定于大电容负载: 10 nF
    优势:
    - 高度稳定的温度特性,适合严苛环境下的工业应用
    - 优秀的电源抑制能力和低供电电流,适用于低功耗要求的应用
    - 大开环增益和高输入阻抗,确保高精度信号处理
    - 适用于需要多路精密运算放大器的场合,且低功耗是关键因素

    应用案例和使用建议


    应用案例:
    - 双低功耗仪器仪表放大器
    - 电流传输器
    - 差分输出仪器仪表放大器
    - 多输出跟踪电压参考
    使用建议:
    - 在使用过程中应注意良好的电源去耦合,以减少由电源线噪声引起的问题
    - 将未使用的放大器的输入端连接到V-,可以降低总的供电电流
    - 为了提高稳定性,在驱动大电容负载时建议进行外部补偿

    兼容性和支持


    兼容性:
    - 与标准四通道引脚兼容
    - 具备出色的兼容性,易于集成到现有系统中
    支持:
    - 提供详细的技术手册和应用指南
    - 厂商提供技术支持,帮助用户解决问题

    常见问题与解决方案


    常见问题:
    - 电源去耦效果不佳导致噪声增加
    - 未使用的放大器没有正确关闭,增加总供电电流
    解决方案:
    - 确保正确的电源去耦电路设计,减小电源线噪声影响
    - 将未使用的放大器输入端连接到V-,以降低总供电电流

    总结和推荐


    综合评估:
    - 该产品具备出色的低偏移、低功耗特性和高精度信号处理能力,特别适合需要多通道精密运算放大器的应用
    - 产品性能优异,具有高度稳定性和可靠性,适合在严苛环境中长期运行
    - 建议广泛应用于需要高精度、低功耗运算放大器的设计项目中
    推荐使用:
    - 强烈推荐在需要精密信号处理和低功耗要求的场景中使用该产品,如多通道传感器数据采集系统、医疗设备等。

5962-8777101M3A参数

参数
每个通道的输出电流 -
Vos - 输入偏置电压 40μV
-3db带宽 -
放大器类型 General Purpose
电流 - 输入偏置 750pA
典型供电电流 600μA(x2 Channels)
输出类型 Differential
最小工作供电电压 -
电路数 4
CMRR - 共模抑制比 -
典型输入噪声电压密度 22nV/rtHz
通道数量 4
典型增益带宽 500KHz
典型压摆率 150mV/μs
最大工作供电电压 ±20V
关闭 关闭
11.63mm(Max)
11.63mm(Max)
2.54mm(Max)
通用封装 LCC
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 管装
