ACNT-H87A-000E

产品分类: 运算放大器
厂牌: BROADCOM
产品描述: 230mA Differential 30mA 1 1 5.5V 9.9mV 1.5nA 100KHz Isolation SOIC-8 贴片安装
供应商型号: AV-E-ACNT-H87A-000E
供应商: Avnet
标准整包数: 80

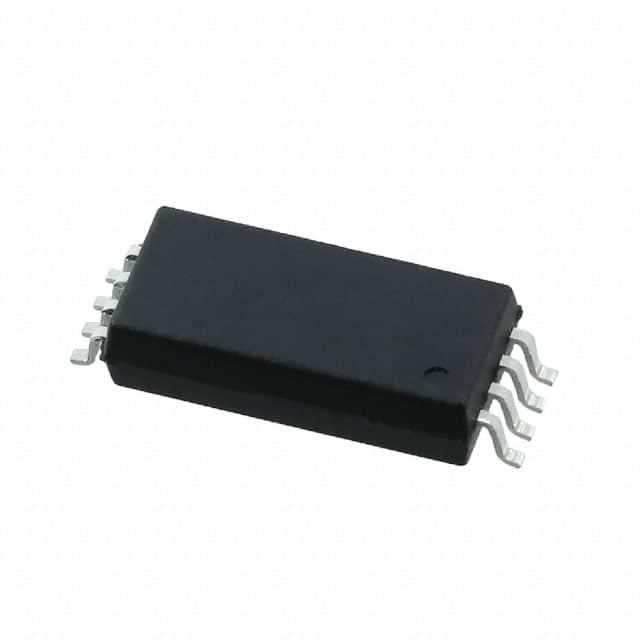

BROADCOM 运算放大器 ACNT-H87A-000E

ACNT-H87A-000E概述


    产品简介


    ACNT-H87B/H87A/H870 电压传感器是专为电压检测设计的光学隔离放大器。这些传感器适合应用于电子功率转换设备,包括电机驱动和可再生能源系统。它们通过电阻分压器将直流链路电压缩放到适配的输入范围来实现电压检测。另一侧的光隔离屏障会产生一个与输入电压成比例的差分输出电压。对于一般应用,推荐使用ACNT-H87A(±1%增益容差)和ACNT-H870(±3%增益容差)。对于高精度需求,则可以选用ACNT-H87B(±0.5%增益容差)。

    技术参数


    技术规格和性能参数:
    - 输入范围: 0至2V
    - 电源电压: 输入侧:4.5V至5.5V;输出侧:3V至5.5V
    - 供电电流: IDD1(输入侧): 10.5mA至15mA;IDD2(输出侧): 6.5mA至12mA
    - 工作温度范围: -40°C至+110°C
    - 共模瞬态抗扰度(CMTI): 15kV/μs
    - 线性误差: 0.1%
    - 增益漂移: -35ppm/°C
    - 偏置电压漂移: 21μV/°C
    - 输入阻抗: 1GΩ
    - 小信号带宽: 100kHz(-3dB)
    - 噪声: 1.3mVrms(BW = 1kHz)
    电气特性:
    - 逻辑低电平输入电压: VIL ≤ 0.8V
    - 逻辑高电平输入电压: VIH ≥ VDD1 - 0.5V
    - 输出短路电流: ≤ 30mA
    - 输出电阻: ≤ 36Ω

    产品特点和优势


    产品特点:
    - 高精度的σ-Δ调制技术
    - ±0.5%的高增益准确度(ACNT-H87B)
    - 1GΩ的输入阻抗
    - 100kHz的宽带宽
    - 单5V电源供电
    - 高的共模瞬态抗扰度(15kV/μs)
    - 安全标准认证:IEC/EN/DIN EN 60747-5-5 和 UL 1577
    产品优势:
    - 适用于电池供电和其他功率敏感的应用
    - 在高噪声环境下仍能保持精确和稳定监测
    - 紧凑型设计,便于自动化插入安装
    - 优良的隔离模式噪声抑制能力

    应用案例和使用建议


    应用案例:
    - 交流和伺服电机驱动的隔离电压检测
    - 太阳能逆变器和风力涡轮机逆变器中的隔离直流总线电压检测
    - 隔离式传感器接口
    - 数据采集系统的信号隔离
    使用建议:
    - 在连接时确保正确的信号路由,避免干扰和噪声
    - 使用高精度运算放大器以减小整体误差
    - 根据需要调整滤波器组件以平衡测量精度和功耗
    - 在高电压应用中考虑电阻分压器的功耗,选择合适的电阻值以满足精度和功耗要求

    兼容性和支持


    - 兼容性: ACNT-H87B/H87A/H870能够与常见的电机驱动和逆变器电路兼容,确保良好的互操作性。
    - 支持: 供应商提供广泛的技术支持和文档资源,包括详细的安装指南和应用电路图,帮助用户快速上手并解决潜在问题。

    常见问题与解决方案


    常见问题:
    1. 电源电压不稳: 检查电源电压是否在规定范围内,确认无波动。
    2. 输出不稳定: 检查连接是否正确,排除外部干扰。
    3. 噪声过大: 确认滤波电容和电阻的配置正确,并检查接地是否良好。
    解决方案:
    1. 使用稳压器确保稳定的电源供应。
    2. 检查所有连接是否牢固,确认无松动。
    3. 适当增加滤波电容和调整电路配置以减少噪声。

    总结和推荐


    综合评估:
    ACNT-H87B/H87A/H870系列电压传感器在性能、可靠性和适用性方面表现卓越。高精度、紧凑的设计和广泛的电源适应性使其成为工业应用的理想选择。此外,其高抗干扰能力和多样化的封装选项使其在各种环境中都能表现出色。
    推荐:
    鉴于其优异的性能和广泛应用的灵活性,强烈推荐在电机驱动、太阳能逆变器、风力发电等领域采用ACNT-H87B/H87A/H870系列电压传感器。

ACNT-H87A-000E参数

参数
关闭 -
最小工作供电电压 -
输出类型 Differential
典型增益带宽 -
-3db带宽 100KHz
典型压摆率 -
最大工作供电电压 5.5V
电流 - 输入偏置 1.5nA
Vos - 输入偏置电压 9.9mV
电路数 1
典型供电电流 230mA
通道数量 1
CMRR - 共模抑制比 -
典型输入噪声电压密度 -
放大器类型 Isolation
每个通道的输出电流 30mA
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装
