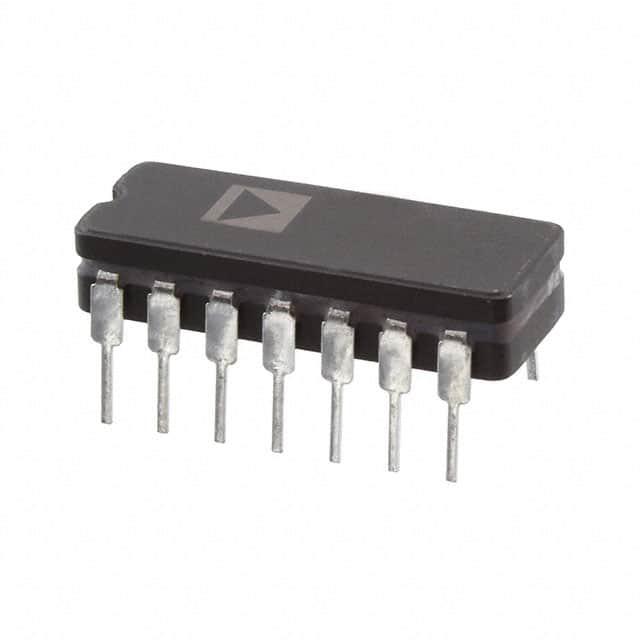

5962-8980101CA

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 1V/μs 18nV/rtHz 3MHz 关闭 4 4 ±22V 300μV 180nA 3MHz General Purpose CERDIP-14 通孔安装
供应商型号: Y-5962-8980101CA
供应商: 期货订购
标准整包数: 39
ANALOG DEVICES 运算放大器 5962-8980101CA

5962-8980101CA概述

    OP11 Quad Matched 741-Type Operational Amplifiers

    1. 产品简介


    OP11是一款由Analog Devices公司生产的四通道匹配741型运算放大器。该放大器集成了四个匹配良好的运算放大器,适用于需要高精度和高可靠性的模拟电路设计。主要功能包括低噪声、内部频率补偿以及连续短路保护等。其应用领域广泛,包括但不限于工业控制、信号处理、测量仪器等领域。

    2. 技术参数


    以下是OP11的主要技术规格和技术参数:
    - 输入失调电压:最大500μV(典型值为0.5mV)
    - 共模抑制比(CMRR):最小94dB(典型值为120dB)
    - 电源抑制比(PSRR):4μV/V至32μV/V(VS=±5V至±15V)
    - 输出电压摆幅:±11V至±13V
    - 大信号增益:100V/mV至650V/mV
    - 输入电阻:0.17MΩ至0.29MΩ
    - 噪声电压密度:10Hz时为18nV/√Hz,100Hz时为14nV/√Hz,1kHz时为12nV/√Hz
    - 工作温度范围:0°C至70°C

    3. 产品特点和优势


    OP11具有以下显著特点和优势:
    - 匹配性能优越:保证了高达94dB的共模抑制比,适合用于高精度仪表放大器的设计。
    - 低噪声:低输入噪声电压和电流,确保了信号处理的稳定性。
    - 温度稳定性好:低的输入失调电压温度漂移和平均输入失调电流温度漂移,确保了在不同温度下的性能一致性。
    - 封装紧凑:采用14引脚塑料双列直插封装,便于集成到各种应用中。
    - 可靠性高:具备连续短路保护功能,增强了在恶劣环境下的可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 仪表放大器:利用其高共模抑制比特性,适用于精密测量仪器中。
    - 音频系统:均衡的正负上升和下降速率,保证了良好的音频系统性能。
    - 工业控制:适用于工厂自动化和过程控制中的信号调理和放大。
    使用建议:
    - 在设计仪表放大器时,应注意选择合适的外部电阻以匹配所需的增益。
    - 针对高噪声环境,可以考虑增加滤波电路以减少噪声干扰。
    - 在高湿度环境下,建议增加防潮措施以延长使用寿命。

    5. 兼容性和支持


    OP11与LM148、LM348、RM4156、RM4158、HA4741等兼容,可以在现有设计基础上进行替换升级。Analog Devices提供全面的技术支持,包括文档资料、开发工具和客户支持服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问:OP11的工作温度范围是多少?
    - 答:OP11的工作温度范围为0°C至70°C。
    - 问:如何确保OP11的温度稳定性?
    - 答:选择适当的外部元件并注意散热,确保工作环境温度不超过规定的范围。
    - 问:OP11是否有短路保护功能?
    - 答:是的,OP11具有连续短路保护功能,能够在发生短路时保护电路不受损害。

    7. 总结和推荐


    综上所述,OP11作为一款高性能的四通道匹配运算放大器,在诸多方面表现优异,特别是在高精度测量和音频系统应用中具有明显优势。其卓越的性能、丰富的功能以及完善的兼容性和技术支持,使其成为许多应用领域的理想选择。因此,强烈推荐使用OP11来提升设计的稳定性和可靠性。

5962-8980101CA参数

参数
电路数 4
典型增益带宽 3MHz
电流 - 输入偏置 180nA
每个通道的输出电流 -
典型压摆率 1V/μs
-3db带宽 3MHz
典型供电电流 -
通道数量 4
最小工作供电电压 -
最大工作供电电压 ±22V
Vos - 输入偏置电压 300μV
关闭 关闭
放大器类型 General Purpose
典型输入噪声电压密度 18nV/rtHz
CMRR - 共模抑制比 -
输出类型 -
19.94mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-14
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装
