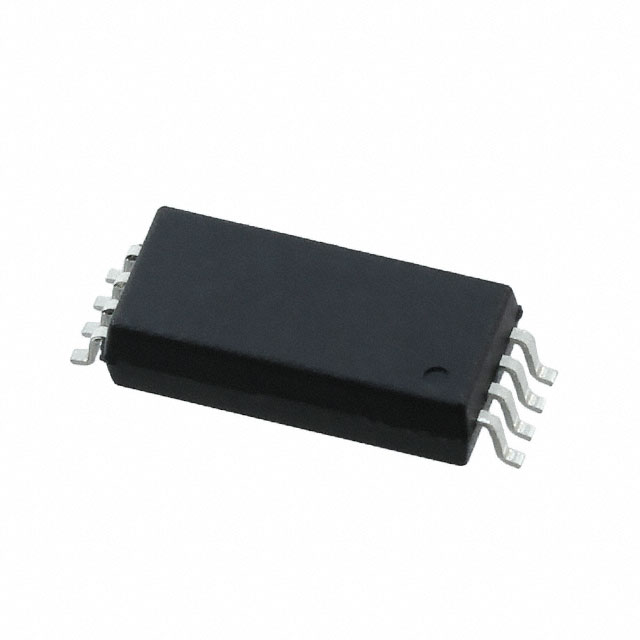

ACNT-H790-500E

产品分类: 运算放大器
厂牌: BROADCOM
产品描述: Broadcom 隔离放大器输出型光耦, 表面安装, 8针
供应商型号: 3677116
供应商: 海外现货
标准整包数: 1
BROADCOM 运算放大器 ACNT-H790-500E

ACNT-H790-500E概述


    产品简介


    ACNT-H79B/H79A/H790 隔离放大器
    产品类型:隔离放大器
    主要功能:适用于电子功率转换器中的电流和电压传感,特别适合于电机驱动系统和可再生能源系统。这些器件能够通过光耦合技术实现高精度的电流和电压测量,并具备优异的噪声抑制能力,确保在高噪声环境下准确监测电机电流。
    应用领域:
    - 交流伺服电机驱动和直流电机驱动
    - 中压驱动系统
    - 太阳能逆变器、风力涡轮机逆变器
    - 工业过程控制
    - 通用模拟信号隔离
    - 霍尔效应电流传感器替换

    技术参数


    - 增益精度:ACNT-H79B(±0.5%)、ACNT-H79A(±1%)、ACNT-H790(±3%)
    - 温度漂移:-50 ppm/°C
    - 输入失调电压:0.6 mV
    - 线性度:0.05%
    - 信噪比(SNR):60 dB
    - 带宽:200 kHz
    - 响应时间:1.6 μs
    - 工作温度范围:-40°C 至 +105°C
    - 供电电压:输入侧:4.5 V 至 5.5 V;输出侧:3 V 至 5.5 V
    - 绝缘和安全特性:
    - 最小外部空气间隙:14.2 mm
    - 最小外部爬电距离:15 mm
    - 绝缘电阻:> 109 Ω
    - 安全认证:UL 1577, IEC/EN/DIN EN 60747-5-5, CSA 组件验收公告#5

    产品特点和优势


    - 高精度和稳定性:±0.5% 的增益精度,温度漂移低至 -50 ppm/°C,确保在高精度应用中的准确性。
    - 优秀的动态性能:信噪比高达 60 dB,200 kHz 带宽和 1.6 μs 快速响应时间,捕捉瞬态事件。
    - 抗干扰能力强:15 kV/μs 的共模瞬变抗扰度,提供出色的隔离模式噪声抑制。
    - 紧凑设计:采用 15 mm 拉伸 SO-8 封装,满足全球监管安全标准。
    - 高可靠性:内置斩波稳定放大器,采用 sigma-delta (Σ-Δ) 调制技术,保证低偏移和高增益准确性。

    应用案例和使用建议


    应用案例:
    - 在电机驱动系统中,ACNT-H79B/H79A/H790 可用于电流传感。典型配置是将外部电阻上的电压降检测到隔离放大器上,生成比例于电流的差分输出电压。
    使用建议:
    - 使用前,请确保静态预防措施到位,以防止因静电放电(ESD)造成损坏。
    - 在使用过程中,可以采用电阻和电容组成的低通滤波器来减小电源噪声和纹波。
    - 确保信号线和地线尽可能短,减少电磁干扰。

    兼容性和支持


    - 兼容性:ACNT-H79B/H79A/H790 与多种电子元器件和其他设备兼容,尤其适用于需要信号隔离的应用。
    - 支持:提供技术支持文档、应用指南以及相关培训资料。如有需要,用户可通过官网或授权分销商获取更多帮助。

    常见问题与解决方案


    - 问题:输入电压超过额定值时,设备是否会受损?
    - 解决方案:在使用过程中要严格遵守额定输入电压,避免过载导致设备损坏。同时,建议使用额外保护电路来保护设备免受意外电压冲击。
    - 问题:设备安装时需要注意什么?
    - 解决方案:在安装过程中要确保静电防护措施,使用合适的接地和屏蔽技术,以确保设备正常运行。

    总结和推荐


    总体评价:
    ACNT-H79B/H79A/H790 隔离放大器具有卓越的精度、动态性能和可靠性,特别适合高精度电流和电压传感应用。它在恶劣环境中表现优异,非常适合工业和能源领域的应用。此外,其高集成度和易于使用的特点使其成为电机驱动系统和可再生能源系统的理想选择。
    推荐:
    鉴于其高性能和广泛应用范围,强烈推荐使用 ACNT-H79B/H79A/H790 隔离放大器。无论是对于新项目还是现有系统的升级,这些器件都能提供可靠且高效的解决方案。

ACNT-H790-500E参数

参数
典型输入噪声电压密度 -
CMRR - 共模抑制比 76dB
通道数量 1
电流 - 输入偏置 100nA
每个通道的输出电流 11mA
最大工作供电电压 5.5V
输出类型 Differential
最小工作供电电压 -
典型增益带宽 -
电路数 1
典型压摆率 -
Vos - 输入偏置电压 200μV
放大器类型 Isolation
关闭 -
-3db带宽 200KHz
典型供电电流 19mA
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ACNT-H790-500E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACNT-H790-500E数据手册

厂牌 PDF简要描述 下载
BROADCOM 运算放大器 BROADCOM ACNT-H790-500E ACNT-H790-500E数据手册
