AD606JNZ

产品分类: 运算放大器
厂牌: ANALOG DEVICES
产品描述: 13mA Differential 1.2mA 1 1 4.5V 5.5V 4μA 50MHz Logarithmic PDIP-16 通孔安装 19.18mm*6.35mm*3.3mm
供应商型号: CY-AD606JNZ
供应商: Avnet
标准整包数: 1

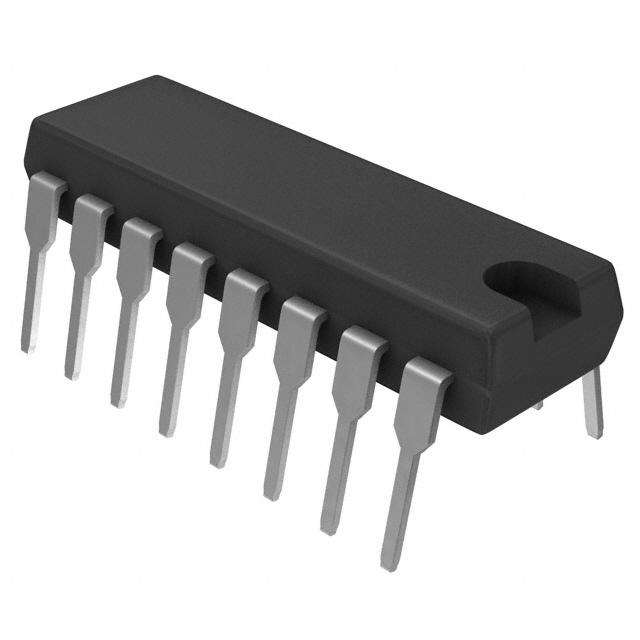

ANALOG DEVICES 运算放大器 AD606JNZ

AD606JNZ概述


    产品简介


    AD606: 50 MHz, 80 dB Demodulating Logarithmic Amplifier
    AD606是一款由Analog Devices设计和制造的集成电子元器件,主要应用于需要精确信号处理的场合。它是一款宽动态范围(-75 dBm至+5 dBm)的解调对数放大器,适用于超声波处理、相位稳定限制放大器和接收信号强度指示(RSSI)等多种应用。AD606能够提供出色的线性度和极低的输入噪声(≤1.5 nV/√Hz),是高性能电子系统中不可或缺的组件。

    技术参数


    - 频率范围:高达50 MHz,具有出色的相位稳定性(最高可达100 MHz)
    - 动态范围:-75 dBm至+5 dBm,可扩展到90 dB
    - 输出电压:37.5 mV/dB
    - 电源电压:+5 V 单电源供电
    - 功耗:典型值为65 mW
    - 工作温度范围:商业级0°C至+70°C

    产品特点和优势


    AD606的主要特点:
    - 宽动态范围和高线性度,适合精确测量不同幅度的信号。
    - 低噪声输入,适合要求严格的通信应用。
    - 高精度的对数输出,使得AD606特别适合在测量接收信号强度时表现出色。
    - 极低的功耗,适合便携式设备或需要长时间运行的应用。
    - 优秀的相位稳定性,在10.7 MHz频率下,相位变化仅±3°。
    优势:
    - 高度灵活:通过调整外部电容可以改变工作频率。
    - 易于集成:可以直接与其他微处理器或数字电路接口。
    - 可靠性高:采用单芯片设计,提高了系统的整体可靠性和长期稳定性。

    应用案例和使用建议


    应用案例:
    - RSSI (接收信号强度指示):AD606常用于无线通信系统中作为RSSI传感器,以监控信号强度并进行实时调整。
    - 信号测量:在频谱分析仪或网络分析仪的IF带通部分,AD606可用于测量和显示射频频谱。
    使用建议:
    - 在高频率应用中,为了保持良好的相位稳定性,建议使用匹配的耦合电容。
    - 如果需要扩展低频范围,可以通过增加外部滤波电容来实现。

    兼容性和支持


    兼容性:
    - AD606可以直接与许多现有的微控制器和数字信号处理器接口,无需额外的转换电路。
    - 产品提供多种封装形式,包括16引脚塑料DIP和16引脚窄体SOIC,便于各种应用场景下的安装。
    支持:
    - Analog Devices提供详尽的技术文档和支持服务,包括产品数据手册、应用指南和技术论坛,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何校准AD606的斜率和截距?
    - 解决方案:通过调节电阻R1和R2可以调整斜率和截距。校准过程包括使用一个已知幅度的信号源,并调整R2直到输出电压符合预期变化。随后使用另一个已知幅度的信号源调整截距。

    - 问题2:AD606在功率下降模式下能节省多少功耗?
    - 解决方案:当AD606处于功率下降模式时,其电流消耗可以降低到约325 µW,从而显著延长电池寿命。

    总结和推荐


    总结:
    AD606作为一款高性能的解调对数放大器,凭借其宽动态范围、高线性度和低功耗等特性,在无线通信、频谱分析等领域有着广泛的应用前景。它不仅在设计阶段提供了灵活性,还在最终应用中展现出卓越的性能。
    推荐:
    我们强烈推荐AD606用于那些对信号处理要求严格的工业和科研应用。其优异的性能和易用性使其成为设计工程师的优选产品。

AD606JNZ参数

参数
输出类型 Differential
每个通道的输出电流 1.2mA
最大工作供电电压 5.5V
放大器类型 Logarithmic
-3db带宽 50MHz
典型增益带宽 -
通道数量 1
关闭 -
电路数 1
电流 - 输入偏置 4μA
典型压摆率 -
CMRR - 共模抑制比 -
典型输入噪声电压密度 -
Vos - 输入偏置电压 -
典型供电电流 13mA
最小工作供电电压 4.5V
长*宽*高 19.18mm*6.35mm*3.3mm
通用封装 PDIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

AD606JNZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD606JNZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 运算放大器 ANALOG DEVICES AD606JNZ AD606JNZ数据手册

AD606JNZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
