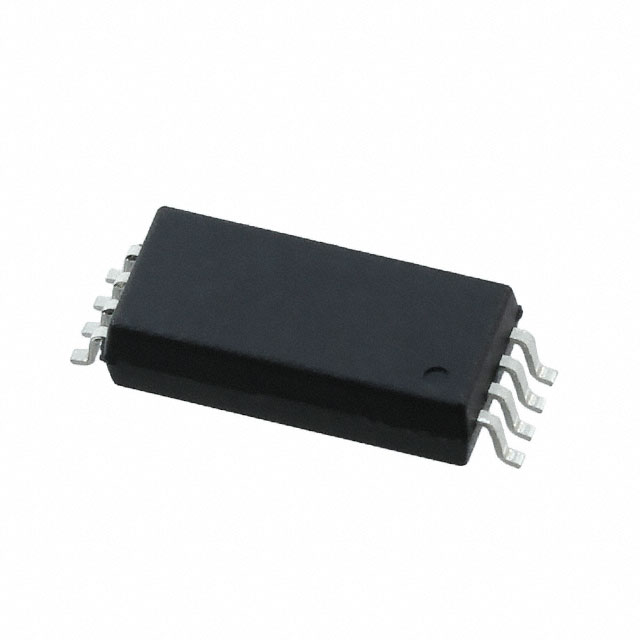

ACNT-H79A-500E

产品分类: 运算放大器
厂牌: BROADCOM
产品描述: 19mA 76dB Differential 11mA 1 1 5.5V 200μV 100nA 200KHz Isolation SOIC-8 贴片安装,黏合安装
供应商型号: ACNT-H79A-500E
供应商: 国内现货
标准整包数: 1
BROADCOM 运算放大器 ACNT-H79A-500E

ACNT-H79A-500E概述


    产品简介


    ACNT-H79B/H79A/H790 隔离放大器是专为电力转换器中的电流和电压传感设计的,适用于电机驱动和可再生能源系统等多种应用场合。具体来说,在典型的电机驱动实现过程中,电流通过外部电阻流动,产生的模拟电压降由隔离放大器检测。在光隔离屏障的另一侧会创建出一个与电流成正比的差分输出电压。
    针对一般应用,推荐使用ACNT-H79A(增益容差±1%)和ACNT-H790(增益容差±3%)。而对于高精度应用,则推荐使用ACNT-H79B(增益容差±0.5%)。这些隔离放大器提供了宽的爬电距离和电气间隙,并具有高达15kV/μs的共模瞬态抗扰度。

    技术参数


    - 电源电压:
    - 输入侧供电电压 VDD1:4.5 V 至 5.5 V
    - 输出侧供电电压 VDD2:3 V 至 5.5 V
    - 输入电压范围: VIN+, VIN–:-200 mV 至 +200 mV
    - 增益:
    - ACNT-H79B (±0.5%): 8.16 至 8.24 V/V
    - ACNT-H79A (±1%): 8.14 至 8.26 V/V
    - ACNT-H790 (±3%): 7.97 至 8.42 V/V
    - 增益温度漂移: 50 ppm/°C
    - 信号带宽: 200 kHz
    - 信噪比(SNR): 60 dB
    - 共模瞬态抗扰度(CMTI): 15 kV/μs
    - 绝缘耐压: 7500 Vrms/1 min (根据 UL 1577)

    产品特点和优势


    ACNT-H79B/H79A/H790 在电机控制环境中提供了出色的电流监测精度和稳定性,能够在高噪声环境下实现平滑的控制(减少“扭矩纹波”)。它们采用了先进的 Σ-Δ 模拟到数字调制技术和斩波稳定放大器,实现了无与伦比的隔离模式噪声抑制、低偏置和高增益精度及稳定性。产品采用紧凑型 15 mm 拉伸 SO-8 封装,符合全球监管安全标准。

    应用案例和使用建议


    - 应用案例: 这些隔离放大器适用于电机驱动、中间电压驱动、太阳能逆变器、风力涡轮机逆变器、工业过程控制和通用模拟信号隔离等场合。
    - 使用建议: 为了确保最佳性能,建议在使用时连接一个 0.1 μF 的旁路电容器。确保在静态条件下正确处理和组装该组件,以防止静电损坏。

    兼容性和支持


    - 兼容性: ACNT-H79B/H79A/H790 可与多种电子元器件或设备配合使用。对于具体应用,需检查相关电气特性和工作环境的要求。
    - 支持: 厂商提供全面的技术支持和维护服务,包括安全认证(如 UL 和 CSA 认证),确保产品满足严格的行业标准。

    常见问题与解决方案


    - 问题: 在高噪声环境中,隔离放大器能否保证准确的电流监测?
    - 解决方案: ACNT-H79B/H79A/H790 高达 15 kV/μs 的共模瞬态抗扰度使其能够在高噪声环境中保持准确的电流监测。
    - 问题: 如何确保在宽温度范围内的增益稳定性?
    - 解决方案: 通过先进的 Σ-Δ 调制技术和斩波稳定放大器,增益温度漂移仅为 50 ppm/°C,确保在广泛的工作温度范围内性能稳定。

    总结和推荐


    ACNT-H79B/H79A/H790 隔离放大器以其卓越的电流监测精度、宽频带响应、高共模瞬态抗扰度和高安全性,适用于各类高要求的应用场合。它们提供了出色的性能和可靠性,非常适合作为电力转换和电机控制系统的首选元器件。强烈推荐在高精度电流传感和信号隔离需求的场合使用。
    希望以上内容对您有所帮助!如果您有任何其他问题或需要进一步的信息,请随时告诉我。

ACNT-H79A-500E参数

参数
典型供电电流 19mA
通道数量 1
每个通道的输出电流 11mA
最大工作供电电压 5.5V
典型输入噪声电压密度 -
电流 - 输入偏置 100nA
最小工作供电电压 -
-3db带宽 200KHz
放大器类型 Isolation
Vos - 输入偏置电压 200μV
典型压摆率 -
关闭 -
CMRR - 共模抑制比 76dB
输出类型 Differential
典型增益带宽 -
电路数 1
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
