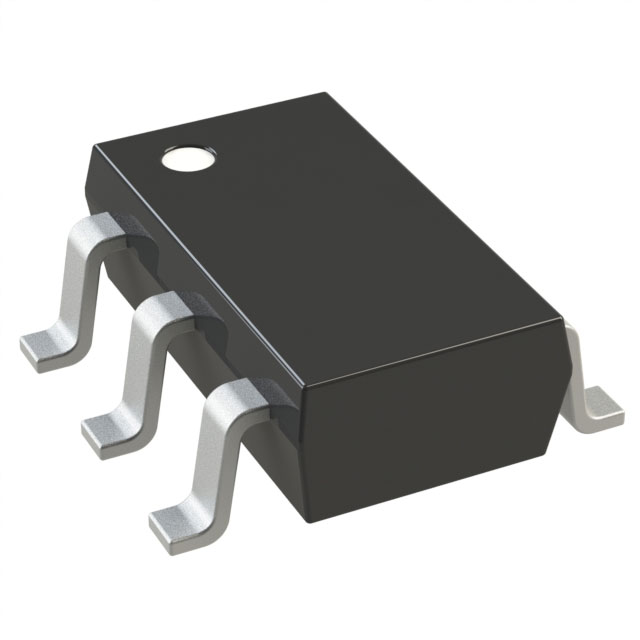

TSX561AILT

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: 250μA 1.1V/μs 55nV/rtHz 900KHz 76dB 关闭 CMOS 92mA 1 1 3V 16V 600μV 1pA General Purpose SOT-23-5 贴片安装,黏合安装
供应商型号: 497-13185-2-ND
供应商: Digi-Key
标准整包数: 3000
STMICROELECTRONICS 运算放大器 TSX561AILT

TSX561AILT概述


    产品简介


    TSX56x, TSX56xA系列运算放大器是STMicroelectronics推出的低功耗、宽频带(900 kHz)CMOS运算放大器。这些运算放大器适用于工业和汽车信号调理,具备出色的性能和精度。它们主要用于传感器接口和高阻抗传感器的应用场景中,能够提供卓越的速度与功耗比。

    技术参数


    TSX56x, TSX56xA系列技术规格如下所示:
    - 工作电压范围:3 V至16 V
    - 静态电流消耗:
    - 250 µA @ 16 V
    - 235 µA @ 5 V
    - 220 µA @ 3.3 V
    - 增益带宽积:
    - 900 kHz @ 16 V
    - 750 kHz @ 12 V
    - 700 kHz @ 10 V
    - 输入偏置电流:
    - 1 pA @ 5 V
    - 失调电压:
    - 600 µV @ 25 °C(A版本)
    - 1 mV @ 25 °C(标准版)
    - 温度范围:-40°C 至 125°C
    - ESD耐受能力:4 kV

    产品特点和优势


    - 超低功耗:TSX56x系列在典型条件下消耗的电流仅为235 µA,非常适合功率敏感的应用。
    - 宽输入共模电压范围:输入共模电压范围从(VCC-) - 0.1 V到(VCC+) + 0.1 V,适合处理多种信号条件。
    - 优异的高速性能:增益带宽积高达900 kHz,使这些器件适用于高精度应用。
    - 高抗干扰能力:输入失调电压温度漂移低,有利于系统稳定性和长期可靠性。
    - 小尺寸封装:提供多种封装选项,如SOT23-5、DFN8 2mm x 2mm、MiniSO8、QFN16 3mm x 3mm和TSSOP14,适合空间受限的设计。

    应用案例和使用建议


    TSX56x, TSX56xA系列运算放大器在各种应用中有广泛用途,例如:
    - 工业信号调理:这些器件能处理广泛的信号范围,从高压传感器到微弱信号。
    - 汽车信号调理:在严苛环境下具有高温度稳定性和抗ESD能力,适合汽车应用。
    - 医疗仪器:在医疗诊断设备中用于信号放大和滤波。
    使用建议:
    - 在设计时,注意保持输入电压范围在(VCC-) - 0.1 V至(VCC+) + 0.1 V内,以确保最佳性能。
    - 考虑在设计中加入适当的补偿措施来减小温度漂移带来的影响。
    - 使用SOT23-5或DFN8 2x2封装以节省空间,但需确保散热良好。

    兼容性和支持


    - 兼容性:TSX56x系列与同类器件的引脚兼容,易于替换现有设计。
    - 技术支持:STMicroelectronics提供详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题: 设备在高温下表现不佳。
    - 解决方案: 检查设计是否考虑到了高温下的热管理措施,确保良好的散热设计。
    2. 问题: 偏置电流较大。
    - 解决方案: 检查电路布局是否有高输入阻抗路径,或者使用外部补偿电路来减小偏差。
    3. 问题: 温度漂移大。
    - 解决方案: 在设计中增加补偿电路,如温度传感器配合反馈控制环路来减少温度漂移的影响。

    总结和推荐


    TSX56x, TSX56xA系列运算放大器凭借其低功耗、宽输入电压范围、高增益带宽比和小巧的封装尺寸,在众多应用场景中表现出色。其优越的温度稳定性和抗干扰能力使其在工业和汽车领域极具竞争力。推荐在需要高性能、低功耗和紧凑尺寸的场合使用此系列产品。

TSX561AILT参数

参数
典型压摆率 1.1V/μs
最大工作供电电压 16V
通道数量 1
典型增益带宽 900KHz
电路数 1
电流 - 输入偏置 1pA
典型输入噪声电压密度 55nV/rtHz
-3db带宽 -
典型供电电流 250μA
放大器类型 General Purpose
最小工作供电电压 3V
CMRR - 共模抑制比 76dB
关闭 关闭
输出类型 CMOS
Vos - 输入偏置电压 600μV
每个通道的输出电流 92mA
3mm(Max)
1.75mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
