TSV622IST

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 低功耗运算放大器, 双通道, MSOP封装, 单电源, 表面贴装, 8引脚
供应商型号: 1750181
供应商: 海外现货
标准整包数: 1

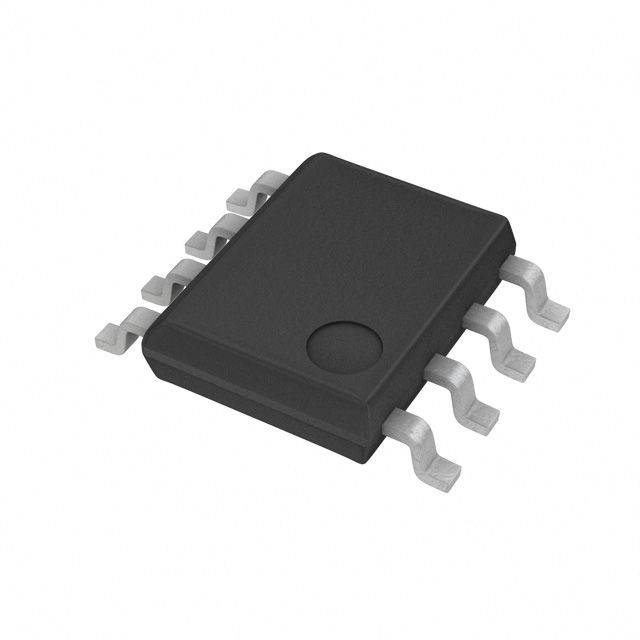

STMICROELECTRONICS 运算放大器 TSV622IST

TSV622IST概述

    TSV62x/TSV62xA 运算放大器技术手册

    产品简介


    TSV62x 和 TSV62xA 是一系列采用互补型PMOS和NMOS输入差分对设计的运算放大器,具备轨到轨输入和输出能力。这些运放提供了低电压、低功耗的操作特性,并且具有极高的速度/功耗比,适用于各种应用领域,如电池供电装置、便携式设备、信号调节和有源滤波等。

    技术参数


    - 电源电压范围: 1.5V 至 5.5V
    - 输入共模电压范围: (VCC-) - 0.1V 至 (VCC+) + 0.1V
    - 增益带宽积(GBP): 420 kHz (5V)
    - 单位增益频率(Fu): 360 kHz (5V)
    - 输入偏置电流: 1 pA (典型值)
    - 最大供应电流(ICC): 36 μA (典型值)
    - 电源电压抑制比(SVR): 73 dB (典型值)
    - 电磁干扰抑制比(EMIRR): 92 dB (1800 MHz)

    产品特点和优势


    TSV62x/TSV62xA 系列产品以其卓越的速度/功耗比著称,在420 kHz增益带宽下仅消耗29 µA的电流。此系列提供极低的输入偏置电流和优秀的精度(800 µV),适合传感器接口和电池供电设备。特别地,TSV623和TSV625版本具备两个关断引脚,以降低功耗。这一系列是市场上极具竞争力的产品之一,适用于各类苛刻的应用场合。

    应用案例和使用建议


    TSV62x/TSV62xA 运算放大器广泛应用于医疗仪器和便携式设备等领域。对于信号调节和有源滤波等应用,这些运放表现出色。在使用时,需要考虑输出负载的影响。根据手册,这些运放可以轻松驱动高达100 pF的容性负载而不会引起振荡。但在驱动更大的容性负载时,需要在输出端加入一个小电阻以提高稳定性。

    兼容性和支持


    TSV62x/TSV62xA 系列产品与多种封装选项兼容,包括SO8、MiniSO8、MiniSO10、TSSOP14 和 TSSOP16。每个版本都有详细的包装信息和订购信息,确保用户能够方便地选择合适的型号并获得相应的技术支持。

    常见问题与解决方案


    - 问题1:在什么情况下放大器可能进入高阻态?
    解决方案:当SHDN引脚被拉低至VCC-时,放大器会进入关断模式,输出处于高阻态。因此,当需要降低功耗或暂时关闭电路时,可以通过此方式实现。

    - 问题2:如何避免因电容负载过大而导致的振荡?
    解决方案:如果需要驱动超过100 pF的电容负载,建议在输出端增加一个小电阻以提高系统的稳定性。增加的电阻可以帮助减少振荡的风险,从而保证电路的稳定运行。

    总结和推荐


    综上所述,TSV62x/TSV62xA 运算放大器是一款高性能、低功耗的选择,特别适用于电池供电和便携式设备中。其独特的设计使其在各种应用中表现优异,并提供了广泛的适用性。如果您正在寻找一种能够在严格条件下保持高性能的解决方案,TSV62x/TSV62xA 系列将是一个不错的选择。我们强烈推荐使用该系列产品。

TSV622IST参数

参数
放大器类型 CMOS
CMRR - 共模抑制比 60dB
Vos - 输入偏置电压 4mV
最小工作供电电压 1.5V
每个通道的输出电流 74mA
关闭 关闭
典型输入噪声电压密度 77nV/rtHz
通道数量 2
最大工作供电电压 5.5V
-3db带宽 -
电路数 2
输出类型 Rail to Rail
典型供电电流 29μA
典型压摆率 140mV/μs
典型增益带宽 420KHz
电流 - 输入偏置 1pA
长*宽*高 3mm*3mm*850μm
通用封装 MSOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TSV622IST厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TSV622IST数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS TSV622IST TSV622IST数据手册

TSV622IST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.6683
10+ ¥ 5.8093
50+ ¥ 5.8093
100+ ¥ 5.2052
250+ ¥ 5.2052
500+ ¥ 5.1122
1000+ ¥ 5.0193
2500+ ¥ 5.0193
库存: 1112
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.66
