TL064ACD

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: 200μA(x2 Channels) 3.5V/μs 42nV/rtHz 1MHz 86dB 关闭 20mA 4 4 ±18V 3mV 30pA J-FET SO-14 贴片安装 8.75mm*4mm*1.65mm
供应商型号: UA-TL064ACD
供应商: 海外现货
标准整包数: 50

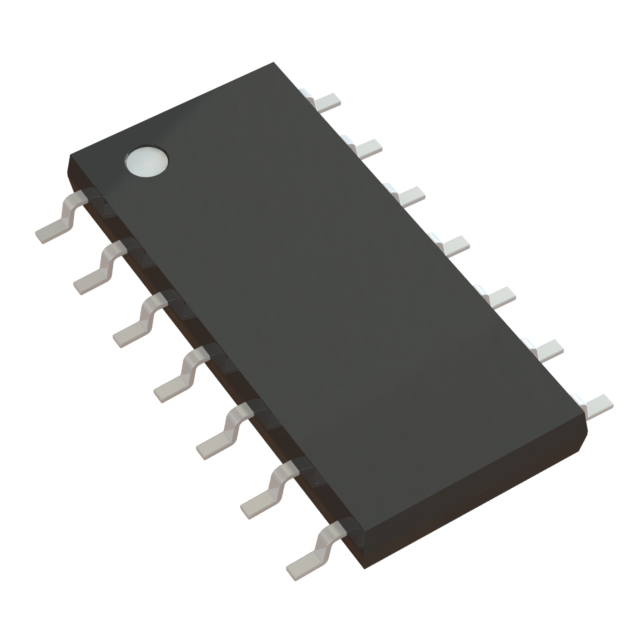

STMICROELECTRONICS 运算放大器 TL064ACD

TL064ACD概述

    TL064 低功耗JFET四通道运算放大器

    1. 产品简介


    TL064是一款高稳定性JFET输入的单路运算放大器。此系列包括TL064、TL064A和TL064B三种型号,它们在单个集成电路内集成了高性能的结型场效应晶体管(JFET)和双极型晶体管。该产品广泛应用于音频处理、模拟信号处理等领域。

    2. 技术参数


    | 参数 | TL064M | TL064I | TL064C |

    | 输入偏置电流(Rs=50Ω) | 5~200 pA | 5~100 nA | 3~200 pA |
    | 输入失调电压(Rs=50Ω) | 3~15 mV | 3~9 mV | 2~15 mV |
    | 输入偏置电压温度系数 | 10 μV/°C | 10 μV/°C | 10 μV/°C |
    | 差分输入电压范围 | ±11.5 V 至 +15 V | ±11.5 V 至 +15 V | ±11 V 至 +15 V |
    | 输出摆幅(RL=10kΩ) | 20 V 至 27 V | 20 V 至 27 V | 20 V 至 27 V |
    | 大信号电压增益(RL=10kΩ,Vo=±10V) | 3 V/mV 至 6 V/mV | 3 V/mV 至 6 V/mV | 3 V/mV 至 6 V/mV |
    | 增益带宽积(RL=10kΩ,CL=100pF) | 1 MHz | 1 MHz | 1 MHz |
    | 输入电阻 | 10^12 Ω | 10^12 Ω | 10^12 Ω |

    3. 产品特点和优势


    - 低功耗:TL064的功耗仅为200 µA,适合电池供电的应用。
    - 宽共模和差分电压范围:允许在广泛的电压范围内稳定运行。
    - 低输入偏置和失调电流:确保高精度和稳定性。
    - 输出短路保护:增强了系统的可靠性。
    - 高输入阻抗JFET输入级:减少对外部电路的影响。
    - 内部频率补偿:简化设计和调试过程。
    - 无闩锁操作:提高了安全性和可靠性。
    - 高速度:最大上升时间为0.2 µs,最大摆率为3.5 V/µs。

    4. 应用案例和使用建议


    - 音频分配放大器:适用于需要精确音频处理的应用。
    - 电压跟随器:用于实现单位增益缓冲。
    - 反相放大器:具有10倍增益,用于信号放大。
    使用建议:
    - 在接通电源前,确保输入电压在安全范围内,避免因过压损坏设备。
    - 使用高精度电阻器以确保准确的增益和频率响应。

    5. 兼容性和支持


    TL064采用DIP14和SO-14两种封装形式,可以方便地安装在不同的印刷电路板上。ST公司提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热 | 确保散热片适当安装,并监控工作温度。 |
    | 输入过压 | 使用电压钳位或稳压器来保护输入端。 |
    | 输出不稳定 | 检查负载电阻和电容是否符合规范,调整外部元件值。 |

    7. 总结和推荐


    TL064是一款高性能、低功耗的运算放大器,非常适合于各种电子设备的设计。它的低功耗、高精度和广泛的电压范围使其成为很多应用场景的理想选择。建议在设计中充分考虑其性能参数和使用条件,以确保最佳的系统表现。

TL064ACD参数

参数
电流 - 输入偏置 30pA
每个通道的输出电流 20mA
放大器类型 J-FET
CMRR - 共模抑制比 86dB
电路数 4
Vos - 输入偏置电压 3mV
典型供电电流 200μA(x2 Channels)
输出类型 -
-3db带宽 -
典型输入噪声电压密度 42nV/rtHz
最小工作供电电压 -
关闭 关闭
通道数量 4
典型压摆率 3.5V/μs
典型增益带宽 1MHz
最大工作供电电压 ±18V
长*宽*高 8.75mm*4mm*1.65mm
通用封装 SO-14
安装方式 贴片安装
零件状态 停产
包装方式 管装

TL064ACD厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TL064ACD数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS TL064ACD TL064ACD数据手册

TL064ACD封装设计

查看详情并下载
Symbol
Footprint
3D Model
