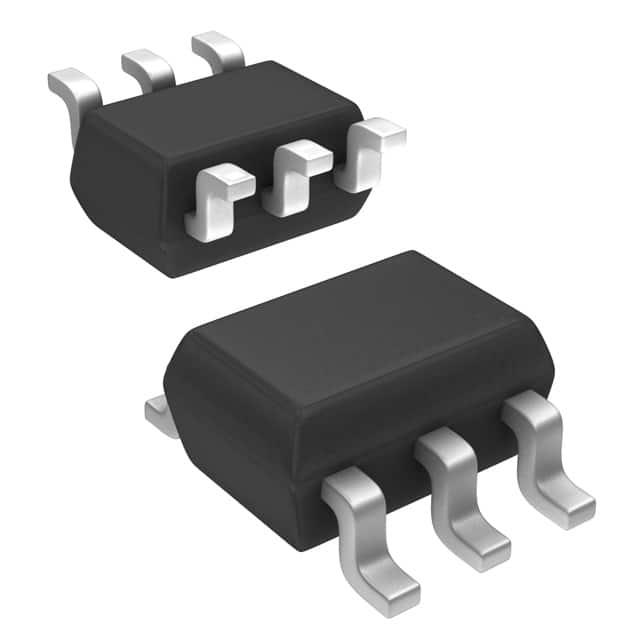

TSV620AICT

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: 29μA 140mV/μs 70nV/rtHz@ 5V 420KHz 60dB 关闭 Rail to Rail 74mA 1 1 1.5V 5.5V 800μV 1pA General Purpose SC-70-6 贴片安装,黏合安装
供应商型号: 497-10157-1-ND
供应商: Digi-Key
标准整包数: 1
STMICROELECTRONICS 运算放大器 TSV620AICT

TSV620AICT概述

    TSV620/TSV620A/TSV621/TSV621A 铁轨到铁轨输入输出低功耗运算放大器技术手册

    产品简介


    TSV620、TSV620A、TSV621 和 TSV621A 是由意法半导体(STMicroelectronics)生产的单路运算放大器,它们具备低电压、低功耗操作和铁轨到铁轨的输入输出能力。这些运算放大器适用于电池供电和便携式设备,尤其在传感器接口、信号调节、主动滤波等领域具有广泛的应用。

    技术参数


    以下是这些运算放大器的关键技术参数:
    - 电源电压:1.5 V 至 5.5 V
    - 输入偏置电流:1 pA(典型值)
    - 最大输入偏移电压:800 μV(A 版本)
    - 工作温度范围:-40 °C 至 125 °C
    - 增益带宽积:420 kHz(典型值)
    - 低功耗模式:29 μA(典型值),5 nA(TSV620)
    - 静电放电耐受:4 kV(人体模型)

    产品特点和优势


    TSV620/TSV620A/TSV621/TSV621A 具备以下独特功能和优势:
    - 低功耗:仅消耗 29 μA 的典型功耗,适用于电池供电设备,延长电池寿命。
    - 高输入阻抗:1 pA 的输入偏置电流,适合高精度应用。
    - 铁轨到铁轨输入和输出:输入和输出电压范围接近电源电压,提高动态范围。
    - 出色的共模抑制比:高达 74 dB,确保信号在不同共模电压下的准确传递。
    - 高静电放电耐受:4 kV 的人体模型,保证设备的可靠性和稳定性。

    应用案例和使用建议


    TSV620/TSV620A/TSV621/TSV621A 可以用于多种应用场景,例如传感器接口、电池供电和便携式应用以及主动滤波。在实际应用中,建议注意以下几点:
    - 在设计中添加 10 nF 的去耦电容,以降低电源噪声。
    - 当驱动较大电容负载时,增加一个小的串联电阻(如图 20 所示),可以提高系统的稳定性。

    兼容性和支持


    这些运算放大器采用 SC70-5/6 和 SOT23-5/6 封装,具有良好的兼容性。意法半导体提供详细的技术支持和文档资源,包括精确的宏模型(可从 STMicroelectronics 官网下载),有助于设计验证和选型。

    常见问题与解决方案


    根据技术手册,常见的问题及解决方案如下:
    - 问题:当 SHDN 引脚未连接时会发生什么?
    - 解决办法:SHDN 引脚必须始终连接到 VCC+ 或 VCC-,以避免电路不稳定。

    - 问题:驱动较大的电容负载时会出现振荡。
    - 解决办法:在输出端增加一个小的串联电阻(例如 10 Ω),以改善系统稳定性。

    总结和推荐


    综上所述,TSV620/TSV620A/TSV621/TSV621A 是一款高性能、低功耗的运算放大器,特别适用于电池供电设备和便携式应用。其出色的特性和可靠性使其成为传感器接口和信号调节领域的理想选择。强烈推荐在需要高精度和低功耗的场合使用该产品。

TSV620AICT参数

参数
典型压摆率 140mV/μs
放大器类型 General Purpose
关闭 关闭
CMRR - 共模抑制比 60dB
每个通道的输出电流 74mA
最大工作供电电压 5.5V
电路数 1
输出类型 Rail to Rail
-3db带宽 -
通道数量 1
Vos - 输入偏置电压 800μV
典型增益带宽 420KHz
典型供电电流 29μA
典型输入噪声电压密度 70nV/rtHz@ 5V
电流 - 输入偏置 1pA
最小工作供电电压 1.5V
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-70-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
