TSV6291ILT

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: 30μA 500mV/μs 70nV/rtHz@ 5V 1.3MHz 60dB 关闭 Rail to Rail 74mA 1 1 1.5V 5.5V 6mV 1pA General Purpose SOT-23-5 贴片安装,黏合安装
供应商型号: Q-TSV6291ILT
供应商: 期货订购
标准整包数: 3000

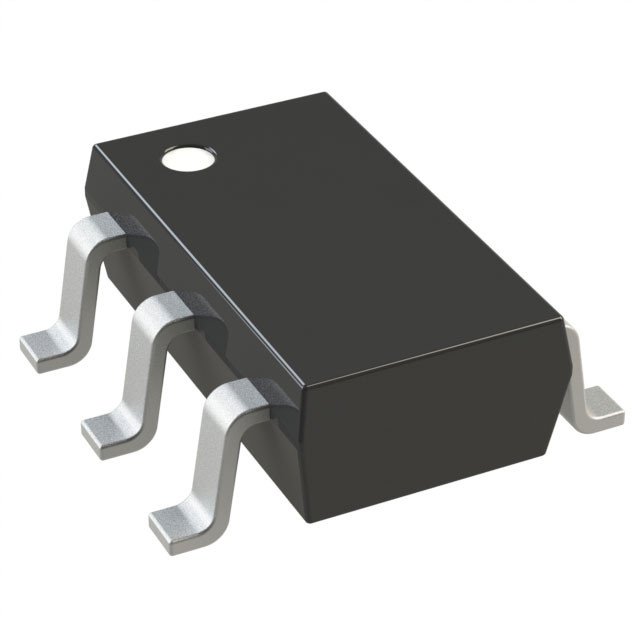

STMICROELECTRONICS 运算放大器 TSV6291ILT

TSV6291ILT概述

    TSV6290, TSV6290A, TSV6291, TSV6291A: Micropower High Merit Factor CMOS Operational Amplifiers

    1. 产品简介


    TSV6290, TSV6290A, TSV6291, TSV6291A 是一种高增益带宽乘积的微功率运算放大器,采用互补金属氧化物半导体(CMOS)工艺制造。这些运放具有非常低的供电电压需求(1.5V至5.5V),适合电池供电及便携式设备应用。它们的典型应用场景包括信号调理、主动滤波器、医疗仪器等领域。由于其出色的低输入偏置电流(1 pA典型值)和低输入失调电压(800 µV最大值),这些运放非常适合需要精密处理的应用。

    2. 技术参数


    - 供电电压范围: 1.5 V 至 5.5 V
    - 电源电流: 29 µA 典型值(±17%)
    - 输入失调电压: 800 µV 最大值(A 版本)
    - 增益带宽乘积: 1.3 MHz 典型值
    - 输入失调电压漂移: 2 µV/°C
    - 共模抑制比 (CMR): 53 dB 至 74 dB
    - 高电平输出电压 (VOH): 最大 35 mV
    - 低电平输出电压 (VOL): 最小 4 mV
    - 热阻: SOT23-5 250°C/W, SOT23-6 240°C/W, SC70-5 205°C/W, SC70-6 232°C/W
    - 静电释放 (ESD) 安全性: 4 kV(人体模型)

    3. 产品特点和优势


    - 微功耗: 运行电流仅为 29 µA,大大延长电池寿命。
    - 宽温工作范围: 工作温度范围为 -40°C 到 125°C。
    - 高输入失调电压精度: 最大输入失调电压仅为 800 µV(A 版本)。
    - 低输入偏置电流: 1 pA 典型值。
    - 内置关断功能: 适用于低功耗应用。
    - 高 ESD 耐受性: 4 kV(人体模型)。
    - 紧凑封装: SOT23-5/6 和 SC70-5/6 封装便于集成到小型设备中。

    4. 应用案例和使用建议


    这些运放特别适合用于传感器接口、电池供电设备和便携设备。以下是一些实际应用示例和使用建议:
    - 传感器接口: 在传感器前端使用这些运放可以提高测量精度,减少功耗。
    - 电池供电设备: 通过低功耗设计,延长设备电池使用寿命。
    - 便携设备: 由于体积小且功耗低,适合用于智能手机、平板电脑等移动设备。
    建议在电路设计时,确保负载电阻高于 5 kΩ,以避免总谐波失真增加。对于低增益配置,建议选择 TSV62x 或 TSV63x 系列以确保稳定性。

    5. 兼容性和支持


    TSV6290, TSV6290A, TSV6291, TSV6291A 可以方便地与其他标准的微控制器和集成电路集成。STMicroelectronics 提供相关的技术支持文档和模拟模型,以便于开发人员进行仿真验证和设计优化。

    6. 常见问题与解决方案


    - 问题: 设备在某些条件下出现异常功耗增加。
    - 解决方案: 检查电路布局是否有短路现象,确保旁路电容靠近电源引脚。

    - 问题: 设备在高温环境下表现不佳。
    - 解决方案: 确保散热设计良好,避免长时间在极端温度下运行。

    - 问题: 设备在低电压下无法正常工作。
    - 解决方案: 检查电源电压是否在规定的范围内,并检查电源线路是否稳定。

    7. 总结和推荐


    TSV6290, TSV6290A, TSV6291, TSV6291A 是一款优秀的微功率运放产品,具有广泛的适用性。其低功耗、高精度和宽工作温度范围使其成为许多应用的理想选择。特别是对于需要高精度、低功耗的场合,如电池供电设备和便携式仪器,强烈推荐使用这些产品。

TSV6291ILT参数

参数
最小工作供电电压 1.5V
最大工作供电电压 5.5V
电流 - 输入偏置 1pA
-3db带宽 -
典型供电电流 30μA
CMRR - 共模抑制比 60dB
通道数量 1
每个通道的输出电流 74mA
关闭 关闭
典型输入噪声电压密度 70nV/rtHz@ 5V
Vos - 输入偏置电压 6mV
电路数 1
放大器类型 General Purpose
输出类型 Rail to Rail
典型压摆率 500mV/μs
典型增益带宽 1.3MHz
3mm(Max)
1.75mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TSV6291ILT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TSV6291ILT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS TSV6291ILT TSV6291ILT数据手册

TSV6291ILT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.0654
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 9196.2
