首页  >  产品百科  >  TS971ILT

TS971ILT

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 低噪声运算放大器, 单通道, SOT-23封装, 单电源, 表面贴装, 5引脚
供应商型号: AV-E-TS971ILT
供应商: Avnet
标准整包数: 3000

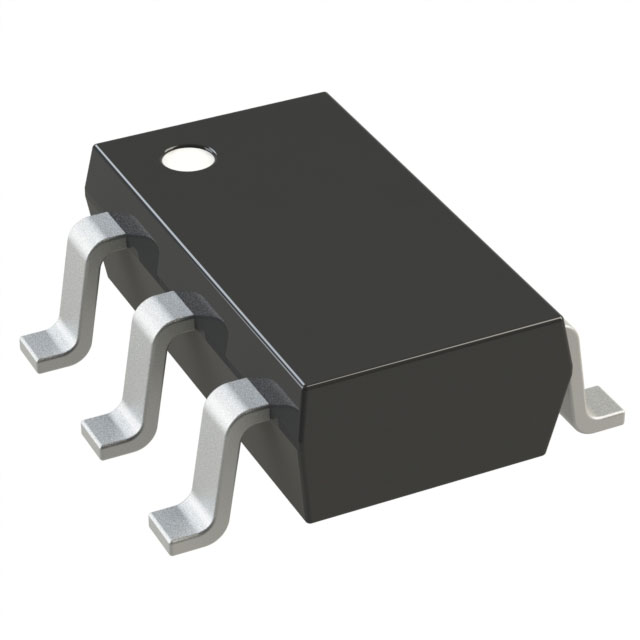

STMICROELECTRONICS 运算放大器 TS971ILT

TS971ILT概述

    TS971, TS972, TS974 运算放大器技术手册

    产品简介


    TS971、TS972 和 TS974 是由 STMicroelectronics 生产的输出轨到轨非常低噪声运算放大器。这些器件主要用于便携式设备(如 CD 播放器、个人数字助理)、便携通信设备(如手机、寻呼机)及专业音频电路等领域。它们特别适合用于便携和电池供电的设备,具有高动态特性和极低噪声和失真特性。

    技术参数


    以下是 TS971、TS972 和 TS974 的主要技术规格和电气特性:
    - 输入失调电压:最大值为 5 mV,典型值为 1 mV。
    - 输入失调电压漂移:最大值为 5 µV/°C。
    - 输入偏置电流:最大值为 150 nA。
    - 增益带宽积:在 VCC=±2 V 至 ±3 V 时为 60 dB。
    - 摆率:AV=1, Vin=±1 V 时为 4 V/µs。
    - 相位裕度:RL=2 kΩ, CL=100 pF 时为 60 度。
    - 噪声电压:在 100 kHz 时为 4 nV/√Hz。
    - 总谐波失真:在 1 kHz 时为 0.003%。
    - 电源电压:2.7 至 10 V。

    产品特点和优势


    TS971、TS972 和 TS974 具备以下独特功能和优势:
    - 轨到轨输出:输出信号可以在较低电源电压下获得更广泛的动态范围。
    - 非常低的噪声水平:4 nV/√Hz 的噪声水平使其非常适合音频预放大电路。
    - 超低失真:0.003% 的失真特性使得它们在音频应用中表现优异。
    - 高动态特性:12 MHz 的增益带宽积和 4 V/µs 的摆率,保证了出色的动态响应。

    应用案例和使用建议


    TS97x 系列运放适用于多种应用场合,例如:
    - 便携式设备:在 CD 播放器或 PDA 设备中作为音频前级放大器。
    - 通信设备:手机和寻呼机中的信号处理。
    - 专业音频设备:音频混音台或录音设备中的前置放大器。
    使用建议:
    - 在设计音频系统时,注意电源的稳定性和滤波电容的适当选择,以减少噪声和干扰。
    - 对于空间有限的应用,可选用 SOT23-5 或 DFN8 3x3 封装,简化 PCB 布局。

    兼容性和支持


    TS971、TS972 和 TS974 可与各种标准接口兼容,确保易于集成到现有的系统中。STMicroelectronics 提供全面的技术支持和文档资料,帮助客户进行设计和调试。

    常见问题与解决方案


    - 问题:设备在某些条件下出现过热现象。
    - 解决方案:检查散热设计,增加散热片或采用更高热阻抗的封装。
    - 问题:信号传输过程中存在明显噪声。
    - 解决方案:检查电源去耦电容的选择和布线,增加旁路电容,改善接地设计。

    总结和推荐


    TS971、TS972 和 TS974 非常适合作为音频前级放大器或其他需要低噪声和高动态特性的应用。它们具有广泛的适用范围和可靠的表现,特别是在便携式设备和电池供电应用中表现出色。因此,强烈推荐在相关应用中使用这些产品。

TS971ILT参数

参数
电路数 1
最小工作供电电压 -
典型供电电流 2mA
典型压摆率 4V/μs
-3db带宽 -
CMRR - 共模抑制比 -
典型输入噪声电压密度 4nV/rtHz@ ±2.5V
通道数量 1
最大工作供电电压 ±5V,10V
电流 - 输入偏置 200nA
放大器类型 General Purpose
Vos - 输入偏置电压 1mV
每个通道的输出电流 100mA
输出类型 Rail to Rail
典型增益带宽 12MHz
关闭 关闭
3mm(Max)
1.75mm(Max)
1.45mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TS971ILT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TS971ILT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS TS971ILT TS971ILT数据手册

TS971ILT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.5988 ¥ 5.2091
9000+ $ 0.594 ¥ 5.1675
30000+ $ 0.5892 ¥ 5.1258
库存: 111000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 15627.3
