首页  >  产品百科  >  TSX631ILT

TSX631ILT

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 低功耗运算放大器, 单通道, SOT-23封装, 单电源, 表面贴装, 5引脚
供应商型号: LYS-TSX631ILT
供应商: 海外现货
标准整包数: 3000

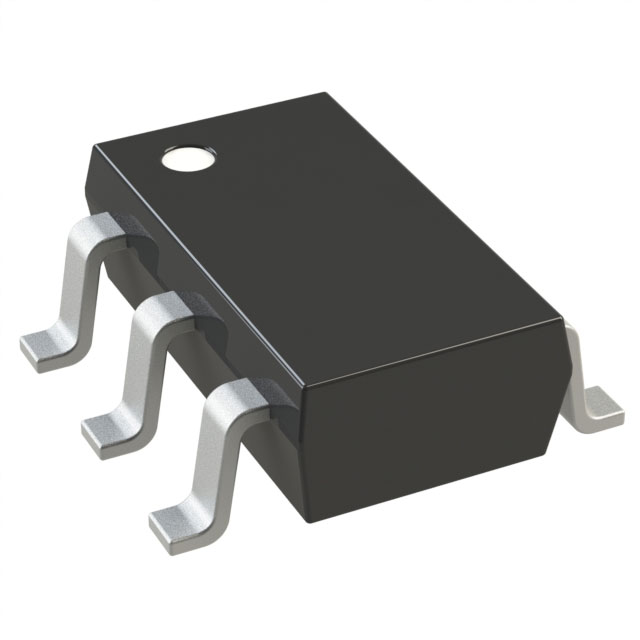

STMICROELECTRONICS 运算放大器 TSX631ILT

TSX631ILT概述

    TSX63x, TSX63xA 系列运算放大器技术手册解析

    产品简介


    TSX63x 和 TSX63xA 系列运算放大器是微功耗(最大电流为 45 μA)且带轨到轨输入输出的 16 V CMOS 运算放大器。该系列包含单通道(TSX631)、双通道(TSX632)和四通道(TSX634)版本,它们的引脚布局符合行业标准。TSX63xA 系列在低电压下运行,具有出色的低噪声性能和宽温度范围,非常适合用于传感器接口和工业信号调节。

    技术参数


    - 供电电压范围: 3.3 V 至 16 V
    - 静态电流: 最大值为 60 μA(16 V 供电时)
    - 增益带宽积: 200 kHz(典型值)
    - 输入偏置电流: 典型值为 1 pA
    - 输入失调电压漂移: 在 -40°C 至 125°C 范围内,最大值为 8 μV/°C
    - 热阻: 不同封装热阻不同,例如 SOT23-5 封装的热阻典型值为 250°C/W
    - ESD 额定值: 人体模型 4 kV,机器模型 200 V,充电装置模型 1.3 kV
    - 操作温度范围: -40°C 至 +125°C

    产品特点和优势


    - 低功耗: TSX63x 系列的最大静态电流仅为 60 μA,特别适合需要电源效率的应用场景。
    - 易用性: 高输入阻抗传感器的接口简单,便于集成。
    - 宽工作温度范围: 从 -40°C 到 +125°C,适用于各种严苛的工作环境。
    - 轨到轨输入输出: 可充分利用供电范围,提高系统性能。

    应用案例和使用建议


    TSX63x 系列非常适合以下应用:
    - 工业信号调节: 由于其轨到轨输入输出特性,能够处理更广泛的输入信号。
    - 汽车信号调节: 广泛的温度范围使得它能在汽车环境中稳定工作。
    - 高阻抗传感器接口: 易于连接高阻抗传感器,提供出色的信号质量。
    - 医疗仪器: 精确的测量能力和低噪声水平使其适用于医疗领域的应用。
    使用建议:
    - 散热设计: 尤其是在高负载条件下,要确保良好的散热设计以防止过热。
    - 输入保护: 在高电压输入情况下,需添加输入保护电路以避免损坏。
    - PCB 布局: 注意 PCB 布局的设计,特别是在高频信号和电源布线方面。

    兼容性和支持


    TSX63x 系列运算放大器与其它类似用途的产品如 TSX56x 或 TSX92x 系列有相似的特性,但后者提供更高的增益带宽。ST 提供详尽的技术文档和设计支持,包括电气特性、封装信息和生产数据等。

    常见问题与解决方案


    - 问题: 输入偏置电流过大
    - 解决方案: 检查并调整电路布局,使用低偏置电流的运放。
    - 问题: 输出电压不稳
    - 解决方案: 确保正确的接地和电源去耦合电容配置。
    - 问题: 工作温度范围内的性能波动
    - 解决方案: 使用温度补偿电路或选择宽温范围的器件。

    总结和推荐


    TSX63x 系列运算放大器以其出色的低功耗、宽温度范围和高精度的特点,成为许多应用的理想选择。尤其是在需要高性能和低功耗的应用中,这些器件提供了卓越的性价比。强烈推荐在高阻抗传感器接口和工业信号调节领域中使用。无论是设计阶段还是量产部署,ST 都提供了可靠的技术支持和文档,使项目开发更加顺利。

TSX631ILT参数

参数
Vos - 输入偏置电压 1.6mV
典型增益带宽 200KHz
典型供电电流 45μA
最小工作供电电压 3.3V
输出类型 Rail to Rail
典型输入噪声电压密度 60nV/rtHz
通道数量 1
电流 - 输入偏置 1pA
每个通道的输出电流 92mA
-3db带宽 -
关闭 关闭
放大器类型 General Purpose
CMRR - 共模抑制比 65dB
典型压摆率 120mV/μs
最大工作供电电压 16V
电路数 1
3mm(Max)
1.75mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TSX631ILT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

TSX631ILT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS TSX631ILT TSX631ILT数据手册

TSX631ILT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.6555 ¥ 5.539
9000+ $ 0.6384 ¥ 5.3945
15000+ $ 0.627 ¥ 5.2982
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 16617
