首页  >  产品百科  >  LM258DT

LM258DT

产品分类: 运算放大器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 低功耗运算放大器, 双通道, SOIC封装, 双/单电源, 表面贴装, 8引脚
供应商型号: 31M-LM258DT
供应商: 云汉优选
标准整包数: 5
STMICROELECTRONICS 运算放大器 LM258DT

LM258DT概述

    LM158, LM258, LM358, LM158A, LM258A, LM358A 双路运算放大器

    1. 产品简介


    LM158、LM258、LM358及其增强型(LM158A、LM258A、LM358A)是意法半导体(ST)生产的低功耗双路运算放大器。这些芯片专为单电源供电设计,适用于广泛电压范围内的操作。它们特别适用于需要高性能、高精度、稳定性的应用场景,如传感器信号调理、DC增益模块及各类常规运算放大器电路。这些放大器能够直接使用标准5V逻辑系统供电,从而简化了系统设计。

    2. 技术参数


    - 频率补偿:内部实施
    - 直流增益:100 dB
    - 带宽(单位增益):1.1 MHz(温度补偿)
    - 每个通道的供电电流:几乎独立于供电电压
    - 输入偏置电流:20 nA(温度补偿)
    - 输入失调电压:2 mV
    - 输入失调电流:2 nA
    - 输入共模电压范围:包含负极板
    - 差分输入电压范围:等于电源电压
    - 输出电压摆幅:0 V 至 (VCC - 1.5 V)

    3. 产品特点和优势


    这些运算放大器的独特功能和优势包括:
    - 高增益和宽频带性能,能够在多种频率下提供稳定的信号放大。
    - 输入失调电压低且输入偏置电流小,确保信号失真少,提高整体系统精度。
    - 内部频率补偿设计使得电路更加简单,同时保持高性能。
    - 支持单电源供电,适用于各类单电源供电系统,方便系统设计和集成。

    4. 应用案例和使用建议


    - AC耦合反相放大器:适用于需要信号放大的模拟系统。
    - 非反相DC放大器:适用于对精度要求较高的直流信号放大场景。
    - 高输入阻抗DC差分放大器:适用于医疗、工业自动化等领域需要高输入阻抗的应用。
    - 低漂移峰值检测器:适用于需要高精度信号处理的测试和测量设备。
    使用建议:
    - 在设计时,要根据具体应用选择合适的电源电压和负载电阻。
    - 确保电路设计符合共模输入电压范围的要求,避免输入信号超出范围导致性能下降。
    - 注意散热设计,特别是当使用较大输出电流时,需考虑散热片的使用以防止过热。

    5. 兼容性和支持


    - 兼容性:这些运算放大器可以与其他ST公司的IC产品无缝兼容,便于系统集成。
    - 支持:ST提供详尽的技术文档和全面的技术支持服务,帮助客户解决应用过程中的各种问题。

    6. 常见问题与解决方案


    - 问题:输入信号超出共模电压范围
    - 解决方案:调整输入信号范围或选择合适的电源电压,确保输入信号不超出共模电压范围。
    - 问题:输出电压摆幅不足
    - 解决方案:检查负载电阻值,确保电源电压足够支持所需的输出电压摆幅。
    - 问题:温度稳定性不佳
    - 解决方案:选择具有更好温度特性的型号,如LM158A、LM258A、LM358A。

    7. 总结和推荐


    综上所述,LM158、LM258、LM358及其增强型LM158A、LM258A、LM358A双路运算放大器具备低功耗、高增益、宽频带等特点,适用于各种复杂应用场景。这些产品在传感器信号调理、DC增益模块等领域的表现尤为出色,能够显著提升系统的性能和可靠性。因此,强烈推荐在您的系统设计中采用这些运算放大器。

LM258DT参数

参数
输出类型 Rail to Rail
典型增益带宽 1.1MHz
最大工作供电电压 ±15V,30V
CMRR - 共模抑制比 100dB
电路数 2
放大器类型 General Purpose
典型压摆率 600mV/μs
-3db带宽 -
关闭 关闭
典型供电电流 700μA(x2 Channels)
最小工作供电电压 3V
通道数量 2
每个通道的输出电流 40mA
典型输入噪声电压密度 55nV/rtHz@ 30V
电流 - 输入偏置 20nA
Vos - 输入偏置电压 5mV
5mm(Max)
4mm(Max)
1.75mm(Max)

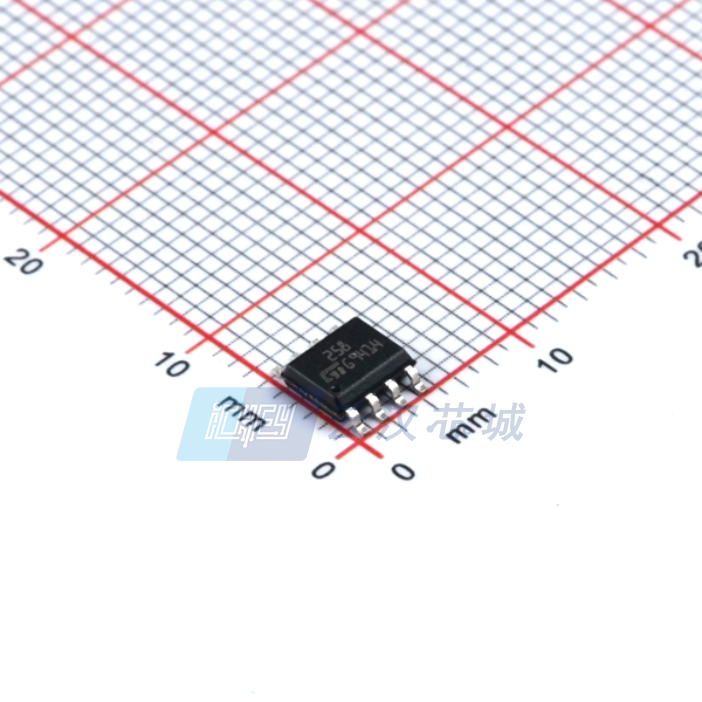

通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LM258DT厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LM258DT数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 运算放大器 STMICROELECTRONICS LM258DT LM258DT数据手册

LM258DT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.2885
50+ ¥ 0.245
150+ ¥ 0.2273
500+ ¥ 0.2096
1000+ ¥ 0.1913
2500+ ¥ 0.1842
5000+ ¥ 0.1773
库存: 117388
起订量: 5 增量: 2500
交货地:
最小起订量为:5
合计: ¥ 1.44
直接购买
加入购物车
