LPY4150AL

产品分类: 加速度传感器
厂牌: STMICROELECTRONICS
产品描述: 140Hz 0.67(mV/°/s) 2.7V 3.6V X轴,Y轴 LGA-28 4mm*5mm*1mm
供应商型号:
供应商:
标准整包数: 0
STMICROELECTRONICS 加速度传感器 LPY4150AL

LPY4150AL概述

    LPY4150AL MEMS运动传感器技术手册解析

    1. 产品简介


    产品类型:LPY4150AL是一款双轴俯仰和偏航±1500 dps模拟陀螺仪,用于检测角速度。
    主要功能:
    - 双轴测量角速率,包括俯仰和偏航方向。
    - 提供两个独立输出(1倍和4倍放大)。
    - 内置低通滤波器。
    - 具备自我测试功能。
    - 高精度温度稳定性。
    应用领域:
    - 游戏应用
    - 指点装置,远程控制器及游戏控制器
    - 用户界面的运动控制
    - 工业和机器人领域

    2. 技术参数


    电气特性:
    - 供电电压范围:2.7V至3.6V
    - 零率级电压:1.5V
    - 无自测时功耗:6.8mA(睡眠模式下为2.1mA,掉电模式下为1µA)
    - 环境温度范围:-40°C 至 +85°C
    - 自检输出变化:250mV
    机械特性:
    - 测量范围:4x OUT(放大)±1500 dps
    - 敏感度:4x OUT(放大)0.67mV/dps
    - 噪声密度:0.075 dps/√Hz
    - 工作温度范围:-40°C 至 +85°C
    - 电源电压范围:2.7V至3.6V
    频率响应:
    - -3dB带宽:140Hz

    3. 产品特点和优势


    特点:
    - 单电源供电,操作电压范围广。
    - 宽工作温度范围,确保在极端环境下的稳定性。
    - 低功耗设计,具备睡眠和掉电模式,适用于节能应用。
    - 内置自我测试功能,确保设备可靠运行。
    - 通过嵌入式低通滤波器提供高分辨率输出。
    优势:
    - 高精度和稳定性,适用于要求严格的工业和机器人领域。
    - 灵活的信号输出方式(1倍和4倍放大),适用于不同的应用需求。
    - 小巧轻便的塑料引脚网格阵列封装,适合空间受限的应用。

    4. 应用案例和使用建议


    应用案例:
    - 在游戏控制器中作为姿态感应器,能够实现更精确的游戏体验。
    - 用于工业自动化中的精准位置控制。
    使用建议:
    - 建议将电源旁路电容放置在设备附近以减少噪声干扰。
    - 为了获得更好的输出信号,可采用外部低通滤波器进行信号处理。

    5. 兼容性和支持


    - 该产品与其他电子元器件兼容良好,可以方便地集成到现有系统中。
    - 生产商提供了详细的文档和技术支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    常见问题:
    - 如何设置睡眠模式?
    - 如何启用自我测试?
    解决方案:
    - 睡眠模式:将SLEEP/PD引脚连接到GND。
    - 自我测试:将ST引脚连接到Vdd。

    7. 总结和推荐


    综合评估:
    - LPY4150AL是一款高性能、低功耗的双轴陀螺仪,适用于多种应用领域。
    - 产品在设计和制造上具有高度的稳定性和可靠性,非常适合工业和消费电子领域的应用。
    推荐:
    - 强烈推荐使用LPY4150AL,特别是在需要高精度和低功耗的场景下,它能显著提升产品的性能和用户体验。

LPY4150AL参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
轴类型 X轴,Y轴
输出类型 -
灵敏度 0.67(mV/°/s)
典型带宽 140Hz
加速度范围 -
长*宽*高 4mm*5mm*1mm

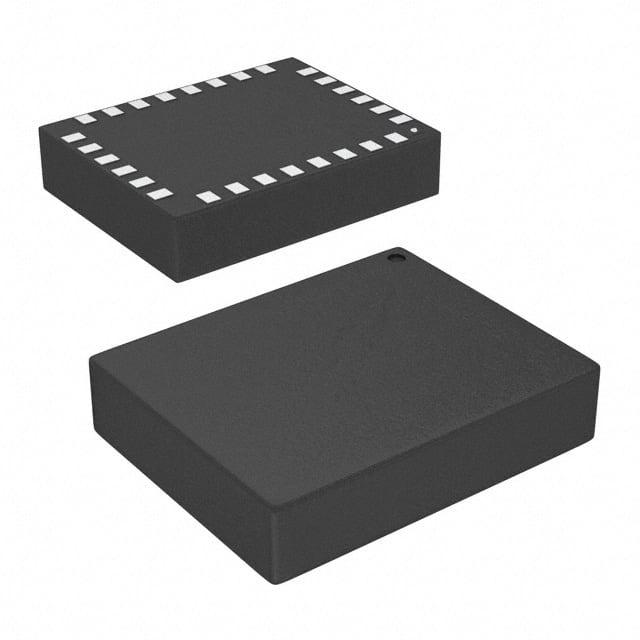

通用封装 LGA-28
零件状态 停产
包装方式 托盘

LPY4150AL厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LPY4150AL数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 加速度传感器 STMICROELECTRONICS LPY4150AL LPY4150AL数据手册

LPY4150AL封装设计

查看详情并下载
Symbol
Footprint
3D Model
