1006015-1

产品分类: 加速度传感器
厂牌: TE CONNECTIVITY
产品描述: MiniSense 100NM 是一款低成本的悬臂梁式振动传感器,通过最高 200 Hz 的有效频带提供适中的灵敏度。
供应商型号: ET-2768734
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 加速度传感器 1006015-1

1006015-1概述

    # MiniSense 100 Vibration Sensor 技术手册解析

    产品简介

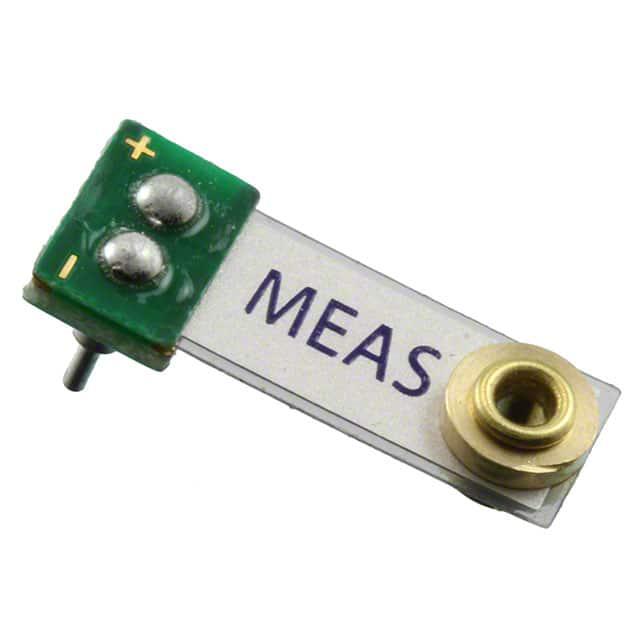

    MiniSense 100是一款低成本的压电式振动传感器,适用于多种应用场景。它采用悬臂梁结构设计,内置质量块以提供低频段的高灵敏度输出。MiniSense 100的引脚设计便于安装且可焊接,提供水平和垂直两种安装方式,同时也有高度降低版本可供选择。该传感器采用屏蔽构造,有助于改善RFI/EMI抑制能力。其采用耐用且灵活的PVDF(聚偏氟乙烯)感测元件,能够承受高冲击过载。MiniSense 100具有出色的线性和动态范围,可用于检测连续振动或冲击。
    应用领域
    MiniSense 100适用于多种场合,例如洗衣机负载不平衡检测、车辆运动传感器、防盗装置、生命体征监测、防篡改检测和冲击感应等。

    技术参数


    以下是MiniSense 100振动传感器的主要技术参数:
    - 电压灵敏度: 开路基线1.1 V/g;共振时高达6 V/g
    - 充电灵敏度: 基线260 pC/g
    - 共振频率: 75 Hz
    - 上限频率: +3 dB,42 Hz
    - 线性度: ±1%
    - 电容值: 244 pF
    - 损耗因子: 0.018
    - 惯性质量: 0.3克(MiniSense 100H为0.5克,MiniSense 100V为0.6克)
    - 存储温度范围: -40°C至+80°C
    - 操作温度范围: -20°C至+60°C

    产品特点和优势


    MiniSense 100振动传感器具有如下独特功能和优势:
    - 高电压灵敏度: 在基线条件下达到1.1 V/g,在共振时高达6 V/g。
    - 宽泛的操作频率范围: 频率响应范围可达40 Hz以下(约2,400转/分钟)。
    - 优秀的线性度: 线性度在±1%以内。
    - 多样的安装选项: 支持水平或垂直安装,方便用户根据不同应用场景选择最佳安装方式。
    - 屏蔽构造: 提升RFI/EMI抑制能力,保证传感器在复杂电磁环境下稳定运行。
    - 耐用性和灵活性: 感测元件能够承受高冲击过载,确保长时间使用依然保持良好的性能表现。

    应用案例和使用建议


    MiniSense 100振动传感器广泛应用于多种行业,包括家用电器、汽车、医疗设备和安防系统。例如,在洗衣机应用中,它可以检测负载不平衡情况,通过实时反馈来调整洗涤模式,减少机器损坏的风险。对于防盗系统而言,MiniSense 100能及时感知并报警非法入侵行为。
    使用建议:
    - 外部电路设计: 为了获得更好的低频响应,需要合理设置外部输入或负载电阻。
    - 避免强电磁干扰: 由于传感器对电磁干扰敏感,建议在设计电路板时尽量缩短未屏蔽的走线长度,提升整体抗干扰性能。
    - 根据应用场景调整灵敏度: 用户可以根据具体需求调整传感器的质量块来改变其频率响应和灵敏度(咨询制造商获取详细指导)。

    兼容性和支持


    MiniSense 100可与标准PCB进行无缝连接,提供易于焊接的引脚,便于用户集成到现有系统中。厂商提供详尽的技术支持服务,包括电话咨询(北美:+1-800-745-8008,欧洲:+49 (0)231 9740 21),电子邮件支持(piezo@meas-spec.com)。此外,厂商还提供详尽的产品文档和技术资料,帮助客户快速理解和使用产品。

    常见问题与解决方案


    - 问题: 如何确定合适的外部输入电阻值?
    - 解答: 可参考手册中提供的计算公式f(c)=1/(2πRC),或者查阅阻抗曲线图以选择适当的电阻值。
    - 问题: 传感器出现异常灵敏度下降现象如何处理?
    - 解答: 首先检查是否存在电磁干扰源,并采取相应措施隔离;其次检查传感器引脚焊接是否牢固;最后如果上述步骤无效,则可能需要联系技术支持寻求进一步的帮助。


    总结和推荐


    综上所述,MiniSense 100振动传感器以其高灵敏度、优良的线性度以及广泛的适用性成为众多应用场景的理想选择。特别是在需要精确测量低频振动或冲击信号的场合下表现出色。如果您正在寻找一款既经济又可靠的振动传感器,那么MiniSense 100无疑是一个值得考虑的优秀产品。

1006015-1参数

参数
最大工作供电电压 -
最小工作供电电压 -
轴类型 -
输出类型 -
灵敏度 -
典型带宽 -
加速度范围 -
长*宽*高 17.8mm(长度)*7mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

1006015-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1006015-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 加速度传感器 TE CONNECTIVITY 1006015-1 1006015-1数据手册

1006015-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
