首页  >  产品百科  >  ADXL356CEZ-RL

ADXL356CEZ-RL

产品分类: 加速度传感器
厂牌: ANALOG DEVICES
产品描述: 1Hz~1KHz 80(±10g)~20(±40g)(mV/g) 2.25V 3.6V X轴,Y轴,Z轴 ±10g,±40g LCC-14 贴片安装,黏合安装
供应商型号: ADXL356CEZ-RL
供应商: 期货订购
标准整包数: 2000

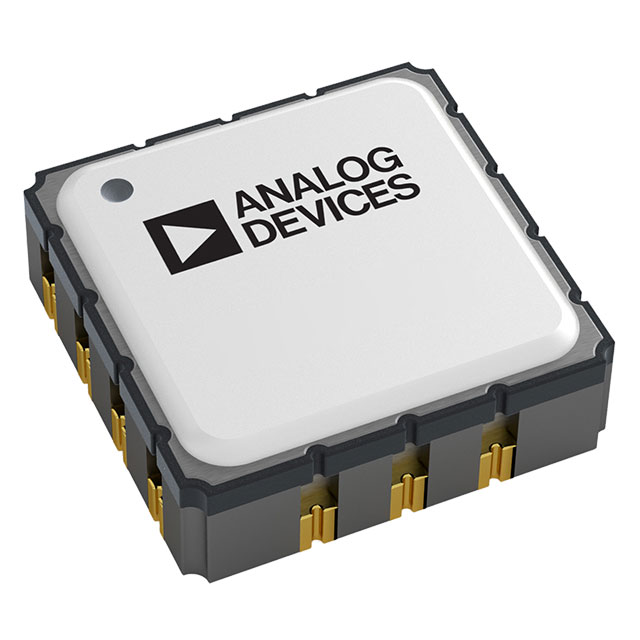

ANALOG DEVICES 加速度传感器 ADXL356CEZ-RL

ADXL356CEZ-RL概述

    电子元器件产品技术手册:低噪声低漂移低功耗三轴MEMS加速度计

    1. 产品简介


    ADXL356/ADXL357 是由Analog Devices公司生产的低噪声、低漂移、低功耗的三轴MEMS加速度计。这些加速度计提供了±10 g、±20 g和±40 g的可选测量范围,适用于多种工业和消费类应用,如惯性测量单元(IMUs)、姿态与航向参考系统(AHRSs)、平台稳定系统、结构健康监测、地震成像、倾斜感应和机器人等。

    2. 技术参数


    以下是ADXL356/ADXL357的主要技术参数:
    | 参数 | 测试条件/备注 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出满量程范围 (FSR) | 每个轴
    | ±10 g | 73.6 | 80 | 86.4 | mV/g |
    | ±20 g | 36.8 | 40 | 43.2 | mV/g |
    | ±40 g | 18.4 | 20 | 21.6 | mV/g |
    | 等效输出噪声密度 | X轴、Y轴、Z轴 | ±10 g | 75 | μg/√Hz |
    | ±40 g | 110 | μg/√Hz |
    | 自激频率 5.5 | kHz |
    | 零点温度系数 | X轴、Y轴、Z轴 0.75 | mg/°C |
    | 功耗 | 措施模式 | 150 | μA |
    | 站立模式 | 21 | μA |

    3. 产品特点和优势


    - 低噪声密度:传感器的输出噪声密度为75 μg/√Hz,特别适合振动传感和条件监测。
    - 低零点漂移:过温条件下零点漂移为0.75 mg/°C,确保长期稳定性。
    - 低功耗:在测量模式下仅需150 μA(ADXL356)或200 μA(ADXL357),大幅降低能耗。
    - 多范围选择:支持±10 g、±20 g和±40 g范围,适应不同应用需求。
    - 集成温度传感器:内置温度补偿功能,确保数据准确可靠。

    4. 应用案例和使用建议


    - 倾斜感应:适合于建筑施工和机器人应用,用于精确测量倾斜角度。
    - 平台稳定系统:通过持续监测加速度来调节平台位置,提高稳定性和精度。
    - 条件监测:在设备运行时进行振动检测,提前预警潜在故障。
    使用建议:
    - 在安装前校准传感器以消除温度漂移的影响。
    - 根据具体应用需求选择合适的测量范围。
    - 确保传感器的供电电压符合规范,避免因电压不稳导致的测量误差。

    5. 兼容性和支持


    - 接口兼容性:ADXL356支持模拟输出,ADXL357支持数字SPI和有限的I2C接口。
    - 厂商支持:Analog Devices提供详尽的技术文档和支持服务,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题1:传感器读数异常波动。
    - 解决方案:检查电源电压是否稳定,确保连接正确且没有电磁干扰。

    - 问题2:设备在测量模式下的功耗过高。
    - 解决方案:切换到待机模式减少功耗,或者重新配置电源管理设置。

    7. 总结和推荐


    ADXL356/ADXL357加速度计以其出色的低噪声、低漂移和低功耗特性,在多种高精度应用中表现出色。其丰富的功能集和广泛的适用性使其成为许多领域的理想选择。强烈推荐使用这些高性能的加速度计,以满足现代工业和科研的需求。
    以上是对ADXL356/ADXL357加速度计的全面介绍,希望对您的选购和使用有所帮助。

ADXL356CEZ-RL参数

参数
输出类型 -
灵敏度 80(±10g)~20(±40g)(mV/g)
典型带宽 1Hz~1KHz
加速度范围 ±10g,±40g
最大工作供电电压 3.6V
最小工作供电电压 2.25V
轴类型 X轴,Y轴,Z轴
通用封装 LCC-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ADXL356CEZ-RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADXL356CEZ-RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 加速度传感器 ANALOG DEVICES ADXL356CEZ-RL ADXL356CEZ-RL数据手册

ADXL356CEZ-RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 412.2684
4000+ ¥ 401.787
6000+ ¥ 391.3056
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 824536.8
