179910024

产品分类: 加速度传感器
厂牌: AMS
产品描述: ams OSRAM, 表面贴装
供应商型号: 2329689
供应商: 海外现货
标准整包数: 1
AMS 加速度传感器 179910024

179910024概述

    AS5311 高分辨率磁性线性编码器技术手册

    1. 产品简介

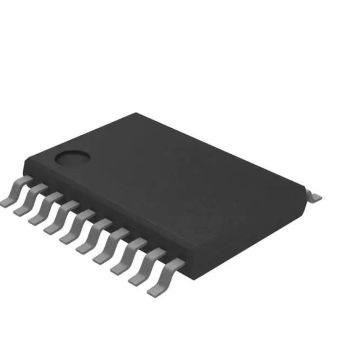

    AS5311 是一种无接触式的高分辨率磁性线性编码器,能够实现精准的直线运动和偏轴旋转感应,其分辨率可达到 0.5µm 以下。这款芯片集成了霍尔元件、模拟前端和数字信号处理器于一身,封装在一个小型 20 引脚 TSSOP 封装内。通过使用一个多极磁带或磁环(极长为 1.0 毫米)来检测旋转或直线运动,磁带距离芯片表面约 0.3 毫米放置。

    2. 技术参数


    - 绝对测量:提供一个一极对内的磁体位置即时指示,分辨率为 488 纳米每步(12 位/2.0 毫米)。该数字数据可以通过串行比特流和 PWM 信号获得。
    - 增量输出:具有 1.95 微米每步的分辨率,每极对产生一次指数脉冲(每 2.0 毫米一次)。增量模式下的运行速度可达 650 毫米/秒。
    - 工作电压:支持 3.3 V 或 5 V 的电源供应。
    - 温度范围:工作温度范围从 -40°C 到 +125°C。
    - 接口:提供两种 12 位数字绝对输出(串行接口和脉宽调制输出),增量输出带有索引脉冲。

    3. 产品特点和优势


    AS5311 的关键特性包括:
    - 双重 12 位数字绝对输出:包括串行接口和脉宽调制(PWM)输出。
    - 增量输出:具有一次每极对的索引脉冲。
    - “红黄绿”指示器:监控磁体在芯片上方的位置。
    - 高分辨率和精度:适用于各种高精度需求的应用场合。

    4. 应用案例和使用建议


    AS5311 广泛应用于微执行器反馈系统、伺服驱动反馈系统、机器人等领域,也可以替代光学编码器。使用建议如下:
    - 在安装时确保磁铁与传感器的垂直距离保持在 0.3 毫米左右。
    - 在不同的温度范围内测试以确保稳定性和可靠性。
    - 考虑到高速运动的情况,建议在编程过程中设定合适的采样率。

    5. 兼容性和支持


    AS5311 支持多极条形磁铁和多极环形磁铁,可以用于径向和轴向磁化。厂家提供了一系列的技术文档和支持服务,帮助用户进行调试和优化。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查电源电压和接线是否正确 |
    | 输出不稳定 | 检查磁铁的距离和位置是否准确 |
    | 高速运行时精度下降 | 调整采样率和编程参数 |

    7. 总结和推荐


    AS5311 是一款高性能、高精度的磁性线性编码器,适合用于需要高分辨率和精度的各种应用场合。它的多项技术特性和广泛的应用领域使其在市场上具备较强的竞争力。综合来看,我强烈推荐此产品给所有需要精确直线和旋转传感解决方案的用户。

179910024参数

参数
轴类型 -
输出类型 -
灵敏度 -
典型带宽 -
加速度范围 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 贴片安装

179910024厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

179910024数据手册

厂牌 PDF简要描述 下载
AMS 加速度传感器 AMS 179910024 179910024数据手册

179910024封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92.337
50+ ¥ 90.6694
100+ ¥ 89.0336
250+ ¥ 87.4403
500+ ¥ 85.8576
库存: 261
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.33
直接购买
加入购物车
