EKMC4606111K

产品分类: 加速度传感器
厂牌: PANASONIC
产品描述: Digital 6V
供应商型号: 769-EKMC4606111K
供应商: Mouser
标准整包数: 1
PANASONIC 加速度传感器 EKMC4606111K

EKMC4606111K概述

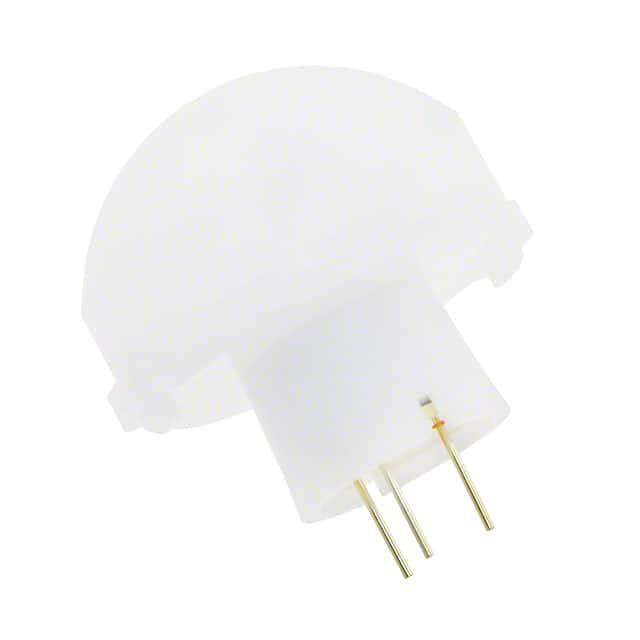

    PIR Motion Sensor "PaPIRs" 技术手册

    产品简介


    PIR Motion Sensor “PaPIRs” 是一款高密度长距离检测型红外运动传感器,适用于SKC0410-P01、P02和140701型号。该传感器具有数字输出和高灵敏度的特点,主要用于安全监控、智能家居等领域。它的主要功能是通过检测人体发出的红外辐射来判断是否存在移动物体,从而触发报警或其他相关动作。

    技术参数


    - 电源电压范围:-0.3~7.0 VDC
    - 使用环境温度:-20~+55℃ (-4~+131°F),避免在冷冻或凝结环境中使用
    - 存储温度:-20~+70℃ (-4~+158°F)
    - 工作电流消耗:170 μA(典型值),最大300 μA(Iout=0)
    - 输出电流:最大100 μA(Vout≧Vdd-0.5)
    - 输出电压:Vdd-0.5 至 Vdd
    - 电路稳定时间:最大30秒(Twu)
    - 检测范围:17米(温差4℃,人体速度1.0m/s)
    - 检测区域:水平62°(±31°),垂直62°(±31°)

    产品特点和优势


    1. 高灵敏度:能够在较低的温差下检测到运动目标。
    2. 长检测距离:在人体移动速度为1.0m/s时,最远可检测到17米。
    3. 宽检测区域:水平和垂直方向上的检测范围分别为62°。
    4. 低功耗:正常工作电流消耗仅为170 μA。
    5. 数字输出:便于集成到现有系统中,简化设计复杂度。

    应用案例和使用建议


    1. 安全监控:适用于家庭和商业场所的安全监控系统,如防盗报警装置。
    2. 智能家居:可用于智能门禁系统和智能家居控制,提高居住安全性。
    3. 优化方案:为了减少误报率,可以采用脉冲计数电路进行过滤。此外,确保传感器安装位置没有遮挡物,以提高检测精度。

    兼容性和支持


    - 该传感器与标准接口兼容,易于与其他设备集成。
    - 厂商提供技术支持和一年保修服务,确保产品质量和稳定性。

    常见问题与解决方案


    1. 问题:传感器在安装后无法正常工作。
    - 解决办法:检查电源连接是否正确,确保电源电压在规定范围内。
    2. 问题:传感器频繁误报。
    - 解决办法:检查安装环境是否有强光源干扰,必要时调整安装位置或增加滤波电路。
    3. 问题:传感器输出信号不稳定。
    - 解决办法:确认电源供应是否稳定,可以加装电容以减少噪声干扰。

    总结和推荐


    PIR Motion Sensor “PaPIRs” 以其高灵敏度、长检测距离和宽检测区域,在安全监控和智能家居领域有着显著的优势。它在设计上考虑了低功耗和易集成性,使得它成为市场上性价比较高的选择。然而,由于其对安装环境有一定的要求,建议在设计和使用过程中严格按照技术手册进行操作,以充分发挥其性能。总的来说,强烈推荐这款传感器用于需要高灵敏度红外检测的应用场景。

EKMC4606111K参数

参数
加速度范围 -
最大工作供电电压 6V
最小工作供电电压 -
轴类型 -
输出类型 Digital
灵敏度 -
典型带宽 -
零件状态 在售
包装方式 托盘

EKMC4606111K厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EKMC4606111K数据手册

厂牌 PDF简要描述 下载
PANASONIC 加速度传感器 PANASONIC EKMC4606111K EKMC4606111K数据手册

EKMC4606111K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.8225 ¥ 108.3501
5+ $ 11.121 ¥ 93.9725
10+ $ 10.4976 ¥ 88.7047
25+ $ 10.0008 ¥ 84.5068
50+ $ 9.6444 ¥ 81.4952
100+ $ 9.3312 ¥ 78.8486
250+ $ 8.4945 ¥ 71.7785
500+ $ 8.169 ¥ 69.028
1000+ $ 8.0745 ¥ 68.2295
库存: 76
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 108.35
直接购买
加入购物车
