EVAL-ADXL345Z-M

产品分类: 加速度传感器
厂牌: ANALOG DEVICES
产品描述: 256LSB/g,128LSB/g,64LSB/g,32LSB/g 2V 3.6V 三轴
供应商型号: 584-EVAL-ADXL345Z-M
供应商: Mouser
标准整包数: 1

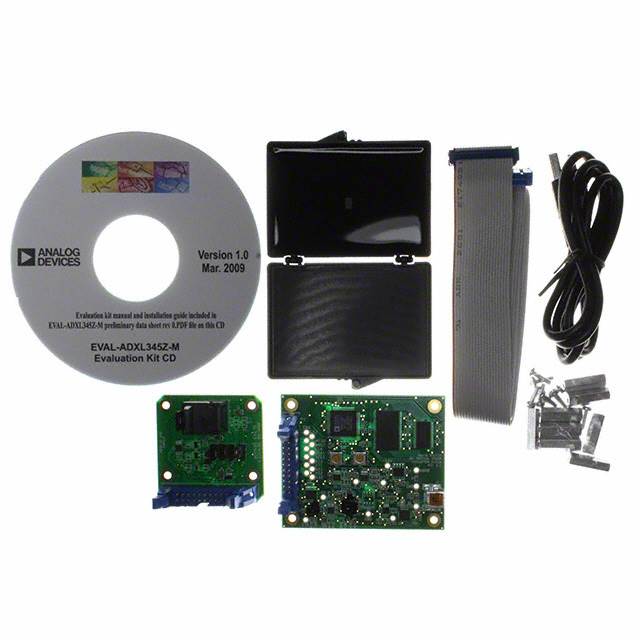

ANALOG DEVICES 加速度传感器 EVAL-ADXL345Z-M

EVAL-ADXL345Z-M概述


    产品简介




    ADXL345数字加速度计是一款小型、超低功耗的三轴加速度传感器,能够测量高达±16 g的加速度。这款传感器采用了高分辨率(最高可达13位)设计,广泛应用于手机、医疗仪器、游戏设备、工业仪表和个人导航设备等多个领域。其显著的特点是能够在不同的倾斜度和运动状态下精确检测重力变化,从而为设备提供精准的位置和运动感知能力。


    技术参数




    - 测量范围: ±2 g, ±4 g, ±8 g, ±16 g
    - 非线性误差: ±0.5%
    - 交叉轴灵敏度: ±1%
    - 输出分辨率: ±2 g 范围时为10位;±4 g 范围时为11位;±8 g 范围时为12位;±16 g 范围时为13位
    - 灵敏度:
    - ±2 g 范围:230-282 LSB/g
    - ±4 g 范围:115-141 LSB/g
    - ±8 g 范围:57-71 LSB/g
    - ±16 g 范围:29-35 LSB/g
    - 电源电压范围: 2.0 V 至 3.6 V
    - I/O电压范围: 1.7 V 至 VS
    - 接口: SPI (3-线和4-线) 和 I2C 数字接口
    - 工作温度范围: -40°C 至 +85°C
    - 耐冲击性: 可承受高达10,000 g的冲击


    产品特点和优势




    ADXL345具有多个独特的功能和优势,使其在多个领域中表现出色:

    - 超低功耗: 测量模式下功耗仅为23 µA,在待机模式下仅为0.1 µA。
    - 灵活的电源管理: 功耗随带宽自动调整,支持多种低功耗模式。
    - 高性能的嵌入式内存管理系统: 配备32级FIFO缓冲区,可以存储数据以减少主机处理器的负载。
    - 多功能检测功能: 包括单击/双击检测、活动/不活动检测、自由落体检测等功能,可映射到两个中断输出引脚。
    - 宽温度范围和高抗冲击性: 在恶劣环境中依然能保持稳定的工作性能。


    应用案例和使用建议




    ADXL345的典型应用场景包括:

    - 移动设备: 手机和平板电脑中的倾斜传感器。
    - 医疗设备: 用于监测人体的运动状态。
    - 游戏控制器: 提供精准的方向控制。
    - 硬盘保护: 检测跌落并保护数据。

    使用建议:

    - 配置合适的电源电压和带宽: 确保选择适合的应用场景的电源电压和带宽设置。
    - 使用FIFO缓存数据: 利用FIFO功能存储数据,减少主机处理器的负担。
    - 合理设置阈值: 根据具体需求调整活动/不活动检测和单击/双击检测的阈值。


    兼容性和支持




    - 兼容性: ADXL345 支持 SPI 和 I2C 接口,可以轻松集成到现有的电路板设计中。
    - 支持和服务: Analog Devices 提供丰富的文档和技术支持资源,包括应用笔记、评估工具和参考设计,帮助用户更好地理解和使用该产品。


    常见问题与解决方案




    1. 问题: 如何检测单击/双击事件?
    - 解决方案: 使用寄存器 0x1D 中的 THRESH_TAP 参数设置检测阈值,通过寄存器 0x1E 和 0x1F 进行方向设置。

    2. 问题: 如何降低功耗?
    - 解决方案: 启用低功耗模式并调整输出数据率(ODR),减少系统的总体功耗。

    3. 问题: 如何校准零点偏移?
    - 解决方案: 使用寄存器 0x21 中的 DUR 参数进行校准操作,确保数据的准确性。


    总结和推荐




    ADXL345 是一款性能卓越且高度集成的三轴加速度传感器,具有出色的低功耗特性、广泛的温度适应能力和高精度的检测功能。其多功能性使其适用于各种复杂应用场景,特别是在需要高精度倾斜和运动检测的场合。如果你正在寻找一款高性能、可靠且易于集成的加速度传感器,ADXL345 是一个非常值得推荐的选择。

EVAL-ADXL345Z-M参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2V
轴类型 三轴
输出类型 -
灵敏度 256LSB/g,128LSB/g,64LSB/g,32LSB/g
典型带宽 -
加速度范围 -
零件状态 在售
包装方式 盒装

EVAL-ADXL345Z-M厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

EVAL-ADXL345Z-M数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 加速度传感器 ANALOG DEVICES EVAL-ADXL345Z-M EVAL-ADXL345Z-M数据手册

EVAL-ADXL345Z-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 414.3636 ¥ 3501.3724
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3501.37
