首页  >  产品百科  >  ADXRS622WBBGZA-RL

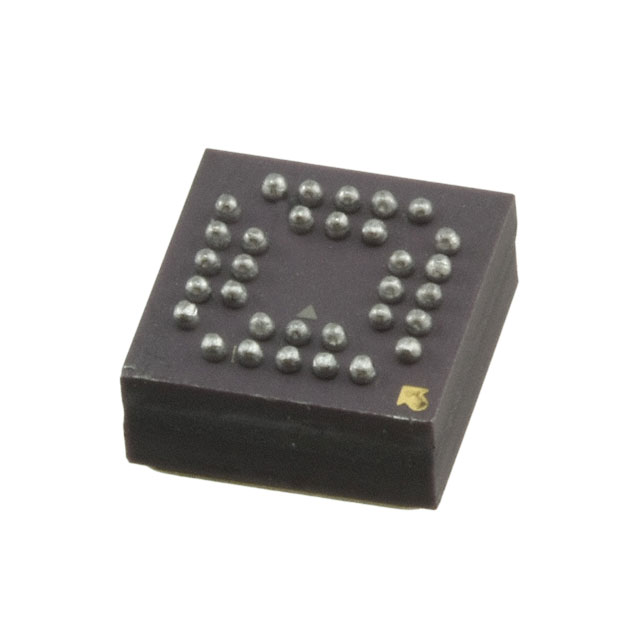

ADXRS622WBBGZA-RL

产品分类: 加速度传感器
厂牌: ANALOG DEVICES
产品描述: 2.5KHz(Max) 4.75V 5.25V Z轴 BGA 6.85mm(长度)*6.85mm(宽度)
供应商型号: CY-ADXRS622WBBGZA-RL
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 加速度传感器 ADXRS622WBBGZA-RL

ADXRS622WBBGZA-RL概述


    产品简介


    ADXRS622 ±250°/sec Yaw Rate Gyroscope
    ADXRS622是一款由Analog Devices公司生产的单芯片集成角速率传感器(陀螺仪),专门用于检测绕垂直于封装顶部表面的轴(即偏航率检测)的角度旋转速度。这款陀螺仪具有高振动抗干扰能力、宽频率范围内的强大稳定性、2000 g抗冲击能力、温漂补偿及自我测试功能,适用于汽车和工业领域的多种应用。

    技术参数


    - 测量范围: ±250°/秒
    - 初始灵敏度: 7.0 mV/°/秒(典型值)
    - 温度漂移: ±2%
    - 非线性: 0.1%满量程
    - 零点偏置电压: 2.5 V(典型值)
    - 温度输出: 9 mV/°C
    - 噪声性能: 在≤25°C时,0.06 °/秒/√Hz
    - 频率响应:
    - 带宽:0.01 Hz至2500 Hz
    - 传感器谐振频率:12 kHz至17 kHz
    - 自测功能:
    - ST1 输出变化:-525 mV(典型值)
    - ST2 输出变化:525 mV(典型值)
    - 工作电源: 4.75 V至5.25 V
    - 功耗: 3.5 mA至4.5 mA
    - 工作温度范围: -40°C至+105°C
    - 封装: 7 mm × 7 mm × 3 mm BGA芯片级封装

    产品特点和优势


    1. 高振动抗干扰能力: 在宽频率范围内提供可靠的性能,避免因环境振动导致的误读。
    2. 高可靠性: 采用高可靠性BiMOS工艺制造,确保长期稳定运行。
    3. 自我测试功能: 提供简单的内部自我测试机制,方便检测传感器和信号调理电路的正确性。
    4. 温度补偿: 内置温度传感器输出,可在温度变化较大的环境下提供精准的测量。
    5. 小巧轻便: 体积小于0.15立方厘米,重量不到0.5克,便于集成到小型设备中。

    应用案例和使用建议


    应用场景:
    - 车辆底盘防翻滚检测
    - 惯性测量单元
    - 平台稳定系统
    使用建议:
    1. 环境条件: 为了保持最佳性能,在极端温度条件下(如-40°C至+105°C),建议添加额外的温度补偿措施。
    2. 带宽设置: 通过外部电容调整带宽,以减少高频噪声的影响。
    3. 自测操作: 定期执行自我测试,以确保传感器功能正常。
    4. 滤波设计: 针对特定应用场景,增加适当的硬件或软件滤波,以抑制高频噪声和振动影响。

    兼容性和支持


    ADXRS622设计为与其他电子元件高度兼容,特别是那些需要陀螺仪功能的应用。Analog Devices提供了详尽的技术支持文档,确保用户能够充分利用其功能,并解决了常见的技术问题。此外,该产品已通过汽车应用认证,适用于汽车行业的需求。

    常见问题与解决方案


    1. 问题: 零点漂移过大
    - 解决办法: 进行三点校准,并限制设备带宽以降低平带噪声。
    2. 问题: 温度输出不稳定
    - 解决办法: 使用外部缓冲放大器进行信号调节,以提高温度输出的稳定性和准确性。
    3. 问题: 噪声水平过高
    - 解决办法: 添加低通滤波器以减少高频噪声,特别是在带宽设置时。

    总结和推荐


    ADXRS622凭借其高性能、高可靠性和多功能性,使其成为各类高要求应用的理想选择。特别适合车辆安全系统和平台稳定系统中使用。推荐给那些需要高性能角速率传感器的项目。无论是从性能还是稳定性角度考虑,ADXRS622都是市场上值得信赖的选择。

ADXRS622WBBGZA-RL参数

参数
输出类型 -
灵敏度 -
典型带宽 2.5KHz(Max)
加速度范围 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
轴类型 Z轴
长*宽*高 6.85mm(长度)*6.85mm(宽度)
通用封装 BGA
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

ADXRS622WBBGZA-RL厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADXRS622WBBGZA-RL数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 加速度传感器 ANALOG DEVICES ADXRS622WBBGZA-RL ADXRS622WBBGZA-RL数据手册

ADXRS622WBBGZA-RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
