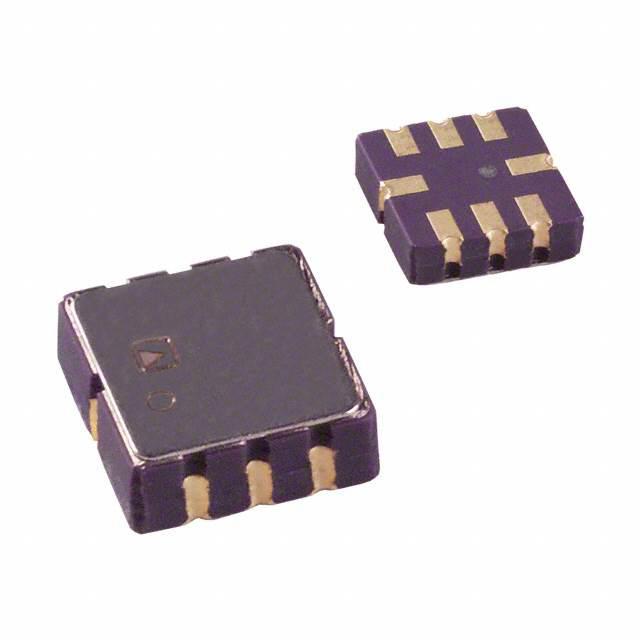

ADXL204CE

产品分类: 加速度传感器
厂牌: ANALOG DEVICES
产品描述: 500Hz 620 mV/g Analog 3V 6V X轴,Y轴 ±1.7g LLCC 贴片安装 5mm*5mm*1.98mm
供应商型号: Y-ADXL204CE
供应商: 期货订购
标准整包数: 48
ANALOG DEVICES 加速度传感器 ADXL204CE

ADXL204CE概述

    高性能单/双轴iMEMS加速度计:ADXL204技术手册

    1. 产品简介


    ADXL204是一款高精度、低功耗的双轴加速度计,集成了信号调节电压输出。该传感器适用于汽车动态控制(VDC)/电子稳定程序(ESP)系统、电子底盘控制系统、电子制动、平台稳定/定位导航、报警及运动检测等领域。此外,它还适合用于倾斜测量和振动检测。

    2. 技术参数


    - 基本规格:
    - 测量范围:±1.7 g
    - 非线性误差:±0.2%至±1.25%
    - 封装对齐误差:±1°
    - X/Y传感器对齐误差:±0.1°
    - 交叉轴灵敏度:±1.5%至±3%
    - 敏感性(比值):
    - 输出敏感度:595mV/g至645mV/g
    - 温度变化下的敏感度变化:±0.3%
    - 零g偏置水平:
    - 零g电压:1.55V至1.75V
    - 初始零g输出偏差:±50mg
    - 温度变化下零g输出偏差:±0.15mg/°C至±0.8mg/°C
    - 噪声性能:
    - 噪声密度:170μg/√Hz
    - 输出噪声:<4kHz时为1mVrms至3mVrms
    - 频率响应:
    - 带宽调整通过外部电容实现,范围为0.5Hz至2.5kHz
    - 传感器共振频率:5.5kHz
    - 自测试功能:
    - 逻辑输入低电平:0.66V
    - 逻辑输入高电平:2.64V
    - 自测试输出变化:100mV至300mV
    - 电源:
    - 操作电压范围:3V至6V
    - 工作电流:0.5mA至0.9mA
    - 上电时间:20ms

    3. 产品特点和优势


    ADXL204的主要特点是其高精度和低功耗。它具备极佳的零g偏置稳定性,温度变化下的偏差小于0.8mg/°C,这使其在各种环境中表现出色。此外,其宽带调整功能使得它能适应多种应用需求,特别是在窄带宽应用中的低噪声性能非常优越。

    4. 应用案例和使用建议


    - 汽车动态控制:
    - 在车辆动态控制和电子稳定程序系统中,ADXL204可以实时监测并反馈车辆的加速状态,提高车辆的安全性。
    - 电子底盘控制:
    - 可用于调整和优化车辆底盘性能,如主动悬架系统。
    - 导航:
    - ADXL204可用于无人机、机器人等设备中的姿态检测和倾斜测量。
    - 优化建议:
    - 在设计电源电路时,建议使用单个0.1μF的电容进行去耦处理。如果噪声干扰严重,可添加一个小电阻或铁氧体磁珠以进一步降低噪声影响。

    5. 兼容性和支持


    ADXL204与大多数常见的Sn/Pb和无铅焊接工艺兼容,适用于广泛的电子组装过程。制造商提供了详细的安装指南和技术支持,以确保产品的正确使用和长期可靠性。

    6. 常见问题与解决方案


    - Q: 如何设置带宽?
    - A: 通过在XOUT和YOUT引脚上外接电容来设置带宽,公式为:\[ F{-3 \text{dB}} = 5 \mu F / C(X,Y)\]
    - Q: 需要额外的温度补偿电路吗?
    - A: 不需要,ADXL204采用创新的设计技术,确保在-40°C至+125°C温度范围内性能稳定。
    - Q: 自测试功能如何工作?
    - A: 通过在ST引脚施加供电电压,内部产生静电力驱动传感器动作,从而验证其功能是否正常。

    7. 总结和推荐


    ADXL204作为一款高性能的双轴加速度计,在测量精度、温度稳定性、低功耗等方面表现优异。无论是用于复杂的工业自动化还是精密的科学研究,ADXL204都是一个可靠的选择。我们强烈推荐ADXL204给需要精确测量和稳定性能的应用场合。

ADXL204CE参数

参数
典型带宽 500Hz
加速度范围 ±1.7g
最大工作供电电压 6V
最小工作供电电压 3V
轴类型 X轴,Y轴
输出类型 Analog
灵敏度 620 mV/g
长*宽*高 5mm*5mm*1.98mm
通用封装 LLCC
安装方式 贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 散装

ADXL204CE厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADXL204CE数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 加速度传感器 ANALOG DEVICES ADXL204CE ADXL204CE数据手册

ADXL204CE封装设计

查看详情并下载
Symbol
Footprint
3D Model
