ADIS16485BMLZ

产品分类: 加速度传感器
厂牌: ANALOG DEVICES
产品描述: 330Hz 3.052deg/s/LSB SPI 3.6V(DC) X轴,Y轴,Z轴 底座安装 37.26mm*31.7mm*23.25mm
供应商型号: 4034002
供应商: element14
标准整包数: 1

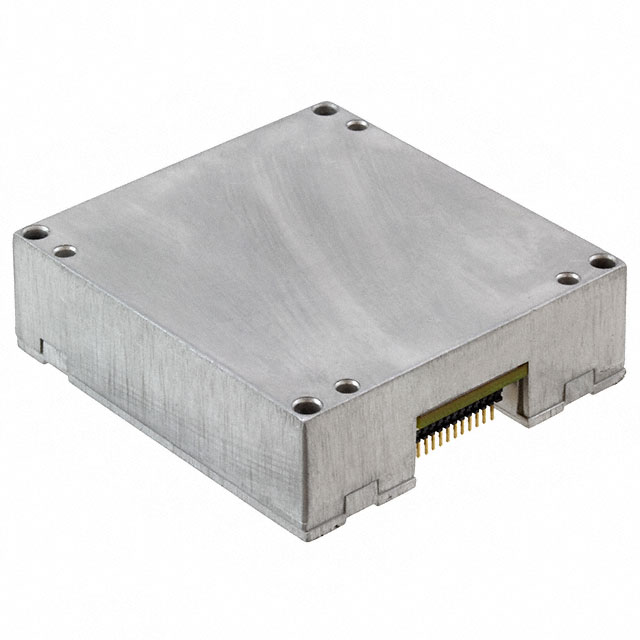

ANALOG DEVICES 加速度传感器 ADIS16485BMLZ

ADIS16485BMLZ概述

    # ADIS16485 六自由度惯性传感器技术手册

    产品简介


    ADIS16485是一款高性能的六自由度惯性系统,集成了三轴陀螺仪和三轴加速度计。它利用先进的iMEMS®技术和信号调理来优化动态性能。这种传感器为工业系统的多轴惯性传感提供了一种简单且成本效益高的集成方法。该器件在出厂时已进行校准,减少了系统集成时间,简化了导航系统中的惯性框架对齐过程。
    主要功能
    - 三轴数字陀螺仪,动态范围±450°/秒
    - 三轴数字加速度计,动态范围±5 g
    - 三轴角位移和线位移输出
    - 快速启动时间:约500毫秒
    - 工厂校准灵敏度、偏差和轴对准
    - 系统集成简便,通过标准化连接器接口轻松升级
    应用领域
    - 平台稳定与控制
    - 导航
    - 个人跟踪
    - 测量仪器
    - 机器人技术

    技术参数


    ADIS16485在25°C、3.3V电源电压下的技术规格如下:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 动态范围 ±450 | ±480 | °/秒 |
    | 灵敏度 3.052 × 10^-7 °/秒/LSB |
    | 重复性(温度) | -40°C | 1 | +85°C | % |
    | 温度系数 | -40°C | 35 | +85°C | ppm/°C |
    | 偏差 6.25 | °/小时 |
    | 角度随机行走 0.3 | °/√小时 |
    | 偏差温度系数 | -40°C | 0.0025 | +85°C | °/秒/°C |
    | 启动时间 | 400 | ±160 | 毫秒 |
    | 休眠模式恢复时间 | 500 | μs

    产品特点和优势


    ADIS16485具有多个独特的优势,使其在市场上具有竞争力:
    - 高精度测量:±0.05°正交对准误差,6°/hr的偏差稳定性
    - 简化集成:工厂校准特性大大减少系统集成时间
    - 多功能性:支持外部时钟输入和自动及手动偏差校正功能
    - 可编程操作和控制:通过通用I/O引脚灵活配置
    - 高可靠性:宽工作温度范围:-40°C到+105°C,抗冲击能力高达2000g

    应用案例和使用建议


    应用案例
    ADIS16485适用于平台稳定与控制、导航、个人跟踪等多种场景。例如,在无人机导航系统中,ADIS16485可以精确测量角速率和加速度,提高飞行控制精度。
    使用建议
    - 在安装过程中遵循建议规则,确保均匀施力于四个角上。
    - 采用适当大小的孔径和垫圈来保护传感器免受非均匀应力影响。
    - 在使用外部时钟时注意采样频率的选择,确保不超过传感器带宽限制。

    兼容性和支持


    - 该产品采用标准连接器接口,可轻松升级至其他同类产品。
    - 厂商提供全面的技术支持文档和评估工具,帮助用户快速了解和部署产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法读取传感器数据 | 确保SPI通信正常,检查配置设置 |
    | 电源电流异常 | 检查电源电压是否稳定,确保符合规格 |
    | 数据波动较大 | 检查温度是否过高或过低,调整环境条件 |

    总结和推荐


    ADIS16485凭借其卓越的性能指标和广泛的应用领域,在工业控制系统中表现出色。它集成了多种先进的传感器技术,简化了集成过程,并提高了测量精度。考虑到其高可靠性和易于使用的特性,我们强烈推荐在需要高精度多轴惯性测量的应用中使用此产品。

ADIS16485BMLZ参数

参数
输出类型 SPI
灵敏度 3.052deg/s/LSB
典型带宽 330Hz
加速度范围 -
最大工作供电电压 3.6V(DC)
最小工作供电电压 -
轴类型 X轴,Y轴,Z轴
长*宽*高 37.26mm*31.7mm*23.25mm
安装方式 底座安装
零件状态 在售
包装方式 盒装,托盘

ADIS16485BMLZ厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADIS16485BMLZ数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 加速度传感器 ANALOG DEVICES ADIS16485BMLZ ADIS16485BMLZ数据手册
