LIS332AX

产品分类: 加速度传感器
厂牌: STMICROELECTRONICS
产品描述: 2KHz 363(mV/g) 2.16V 3.6V X轴,Y轴,Z轴 ±2g LGA-16 贴片安装 3mm*1mm*3mm
供应商型号: 497-10733-ND
供应商: Digi-Key
标准整包数: 1

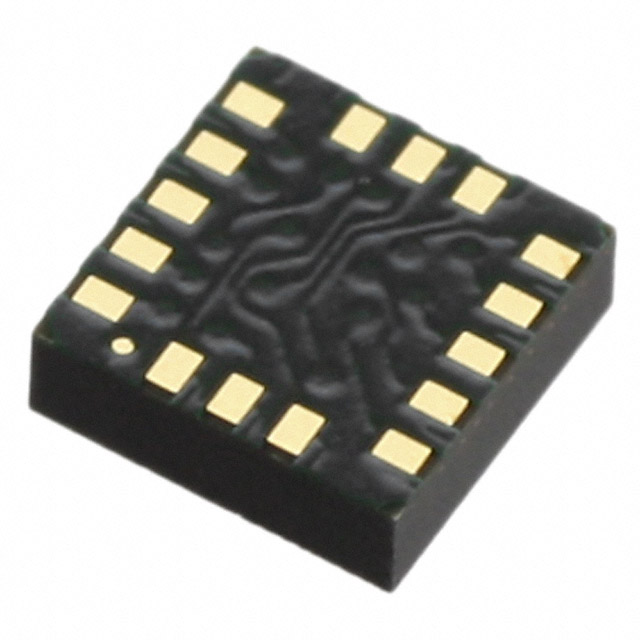

STMICROELECTRONICS 加速度传感器 LIS332AX

LIS332AX概述

    LIS332AX MEMS Inertial Sensor: 3-Axis ±2g Absolute Analog-Output Ultracompact Accelerometer

    1. 产品简介


    产品类型: LIS332AX是一款三轴±2g绝对模拟输出的超紧凑型加速度传感器。
    主要功能: 该传感器可检测三维空间中的加速度,并提供相应的模拟信号输出。它适用于各种应用场景,如倾斜检测、自由落体检测、游戏、防盗系统及惯性导航等。
    应用领域: 倾斜应用、自由落体检测、游戏控制、防盗系统、惯性导航和运动追踪。

    2. 技术参数


    机械特性:
    - 温度范围: -40°C至+85°C
    - 重量: 30毫克
    - 全量程: ±2.0 g
    - 零点重力水平变化: ±0.2 mg/°C
    - 非线性度: ±0.5% FS
    - 交叉轴误差: ±2%
    - 噪声密度: 100 μg/
    电气特性:
    - 电源电压范围: 2.16 V至3.6 V
    - 功耗:
    - 正常模式下: 300 μA(典型值)
    - 关机模式下: 1 μA
    - 输出阻抗: 32 kΩ
    - 自测输出电压变化: X轴:40至550 mV;Y轴:40至550 mV;Z轴:40至550 mV
    - 带宽: 最大为2.0 kHz
    - 供电引脚电压范围: -0.3 V至6 V

    3. 产品特点和优势


    - 单电源供电操作: 支持3.6V电压供电。
    - 高冲击耐受能力: 可承受高达10000g的冲击。
    - 温度稳定性好: 确保传感器在宽温度范围内依然稳定可靠。
    - 内置自检功能: 允许用户检查传感器的工作状态。
    - ECOPACK®认证: 符合RoHS和“绿色”标准。
    - 紧凑封装: LGA-16 (3x3x1.0mm),易于集成。

    4. 应用案例和使用建议


    应用场景:
    - 倾斜检测: 在智能手机和平板电脑中用于检测屏幕旋转。
    - 自由落体检测: 在消费电子产品中用于实现自由落体保护机制。
    - 游戏控制器: 用于增强虚拟现实体验。
    - 防盗系统: 在监控设备中用于检测异常移动。
    - 惯性导航: 在无人机和自动驾驶汽车中用于姿态控制。
    使用建议:
    - 在连接到电路时,建议在传感器附近放置一个100nF陶瓷电容和一个10μF铝电解电容以减少噪声。
    - 当传感器处于关机模式时,需确保PD引脚被拉低,即接至GND。

    5. 兼容性和支持


    - 兼容性: LIS332AX的设计允许与多种电子元件和设备兼容,特别适合于消费电子产品。
    - 支持: ST公司提供了详细的文档和技术支持,涵盖从产品选择到故障排除的所有环节。

    6. 常见问题与解决方案


    问题1: 设备出现自检失败。
    - 解决方法: 检查供电电压是否在正常范围内,确认PD引脚没有被错误地拉高。
    问题2: 输出信号不稳定。
    - 解决方法: 检查外部滤波电容是否正确连接,并调整其电容值。

    7. 总结和推荐


    总体评价: LIS332AX是一款高性能的三轴±2g加速度传感器,具备良好的温度稳定性和高冲击耐受能力,适合于广泛的应用场景。它不仅能够提供精确的测量结果,还拥有优异的可靠性,是一款值得信赖的产品。
    推荐意见: 综上所述,LIS332AX是一款高度可靠的加速计,具有广泛的适用性和出色的性能。无论是对于工业还是消费类应用,都强烈推荐选用该产品。

LIS332AX参数

参数
最小工作供电电压 2.16V
轴类型 X轴,Y轴,Z轴
输出类型 -
灵敏度 363(mV/g)
典型带宽 2KHz
加速度范围 ±2g
最大工作供电电压 3.6V
长*宽*高 3mm*1mm*3mm
通用封装 LGA-16
安装方式 贴片安装
包装方式 托盘

LIS332AX厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LIS332AX数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 加速度传感器 STMICROELECTRONICS LIS332AX LIS332AX数据手册

LIS332AX封装设计

查看详情并下载
Symbol
Footprint
3D Model
