LIS2DH12TR

产品分类: 加速度传感器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体, 加速度计, 表面贴装, 3轴, 最高工作温度+85 °C
供应商型号: LIS2DH12TR
供应商: 国内现货
标准整包数: 2

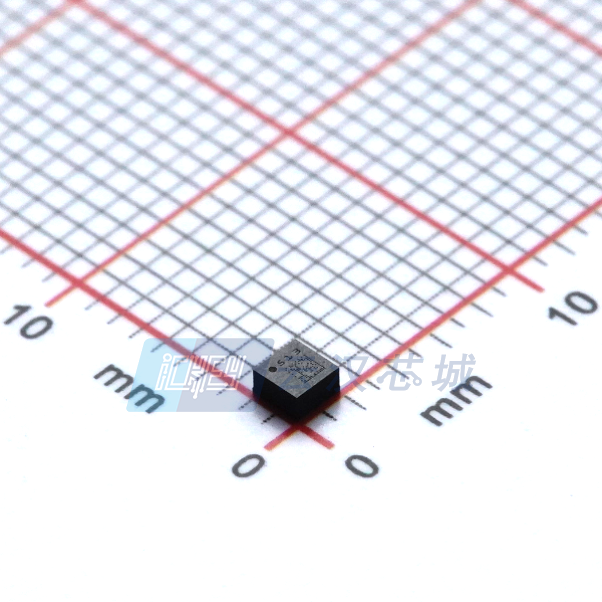

STMICROELECTRONICS 加速度传感器 LIS2DH12TR

LIS2DH12TR概述

    LIS2DH12 MEMS 数字输出运动传感器技术手册

    产品简介


    LIS2DH12 是一款超低功耗高性能三轴线性加速度计,属于“飞秒”(femto)家族,并具备数字I²C/SPI接口标准输出。这种类型的加速度计广泛应用于各类消费电子设备中,例如用于运动激活功能、显示屏方向检测、摇晃控制、计步器、游戏输入设备、冲击识别和记录等领域。

    技术参数


    - 供电电压范围: 1.71V 至 3.6V
    - 独立IO电源供应: 1.8V,兼容多种供电电压
    - 超低功耗: 最低可达2μA
    - 可选满量程: ±2g/±4g/±8g/±16g
    - 数字输出接口: I²C 和 SPI
    - 两个独立可编程中断生成器: 用于自由落体检测和运动检测
    - 6D/4D 方向检测
    - “休眠唤醒”和“返回睡眠”功能
    - 嵌入式温度传感器
    - 嵌入式FIFO
    - 符合ECOPACK®,RoHS和环保标准

    产品特点和优势


    LIS2DH12 加速度计的主要优势在于其出色的能效比和灵活的配置选项。通过 ±2g 到 ±16g 的可选满量程范围,用户可以根据不同的应用场景选择合适的测量范围。此外,它还配备了独立的温度传感器,可在广泛的温度范围内(-40°C至+85°C)保持精确的测量结果。这些特点使其成为各种电子设备的理想选择。

    应用案例和使用建议


    - 运动激活功能: 在智能手机和平板电脑中用于自动屏幕旋转等功能。
    - 显示屏方向: 可以自动调整设备的方向,使用户界面始终保持最佳状态。
    - 摇晃控制: 在智能手表中用于计步和运动追踪功能。
    - 计步器: 在健身手环和其他健康监测设备中用于步数统计。
    - 游戏输入设备: 在游戏控制器中用于捕捉玩家的动作。
    - 冲击识别和记录: 在工业环境中用于监控设备的震动和冲击情况。
    使用建议: 在设计电路时,需要考虑传感器的电源管理,确保为传感器提供稳定的电源电压。对于需要高精度的应用,建议在初始阶段进行自测功能校准,以保证数据准确性。

    兼容性和支持


    LIS2DH12 支持 I²C 和 SPI 接口,这使得它可以轻松集成到现有的系统中。制造商提供了详尽的技术文档和支持,用户可以访问其官方网站下载相关资料,并获得技术支持。

    常见问题与解决方案


    1. 问题: 设备无法正常唤醒?
    - 解决方案: 检查是否有足够的自由落体或运动事件触发了唤醒机制,或者确认配置寄存器是否正确设置。

    2. 问题: 数据读取不稳定?
    - 解决方案: 确认通信接口设置正确,并且没有电磁干扰影响数据传输。

    3. 问题: 传感器温度异常?
    - 解决方案: 检查环境温度是否超出传感器的工作范围,并考虑增加散热措施或使用温度补偿算法。

    总结和推荐


    LIS2DH12 加速度计凭借其卓越的性能和灵活性,为现代电子产品提供了广泛的适用性。其在超低功耗和宽泛的工作温度范围内的出色表现,使其成为许多高级应用的理想选择。因此,我强烈推荐这款传感器给那些需要高性能加速度计的开发者和制造商。
    这份技术手册详细介绍了 LIS2DH12 的各项技术参数和应用指南,希望对读者有所帮助。

LIS2DH12TR参数

参数
轴类型 X轴,Y轴,Z轴
输出类型 I²C,SPI
灵敏度 1000(±2g)~83(±16g)(LSB/g)
典型带宽 500mHz~672Hz
加速度范围 ±2g,4g,8g,16g
最大工作供电电压 3.6V
最小工作供电电压 1.71V
长*宽*高 2mm(长度)*2mm(宽度)

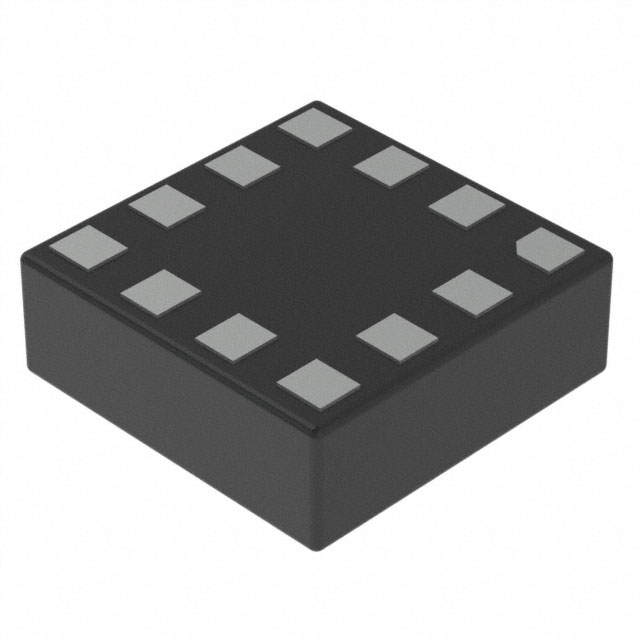

通用封装 LGA-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LIS2DH12TR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

LIS2DH12TR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 加速度传感器 STMICROELECTRONICS LIS2DH12TR LIS2DH12TR数据手册

LIS2DH12TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 1.863
16000+ ¥ 1.8306
24000+ ¥ 1.7982
32000+ ¥ 1.7496
库存: 40000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 14904
