L2G2ISTR

产品分类: 加速度传感器
厂牌: STMICROELECTRONICS
产品描述: 4.545KHz 131~262(LSB/(°/s)) SPI 1.71V 3.6V X轴,Y轴 LGA 黏合安装 2.3mm*2.3mm*700μm
供应商型号: M-L2G2ISTR
供应商: Future
标准整包数: 1

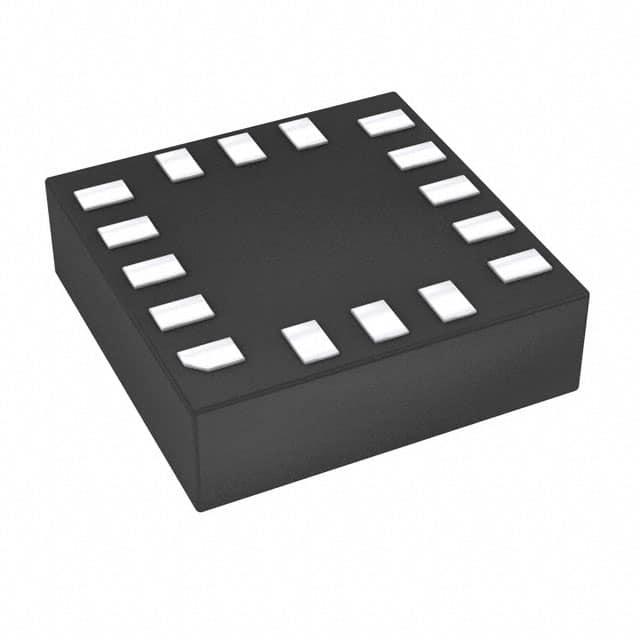

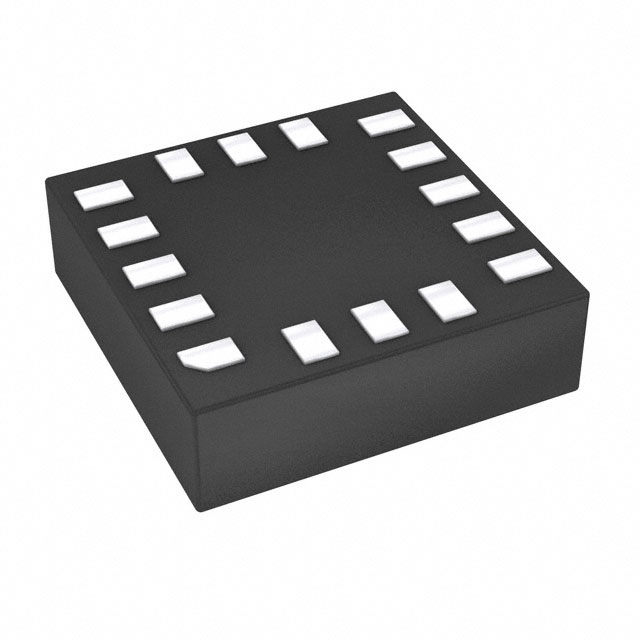

STMICROELECTRONICS 加速度传感器 L2G2ISTR

L2G2ISTR概述


    产品简介


    产品类型:L2G2IS 是一款由 STMicroelectronics 生产的两轴 MEMS(微机电系统)陀螺仪,主要用于光学图像稳定(OIS)应用。
    主要功能:这款陀螺仪通过一个 SPI(串行外设接口)数字接口提供测量的角速率。它具备多种特性和功能,如超宽的满量程范围(±100 dps 和 ±200 dps)、低电压兼容 I/O 接口、嵌入式温度传感器、嵌入式自检、集成的低通和高通滤波器、节能模式等。
    应用领域:光学图像稳定(OIS)是其主要应用领域,常用于摄像头模块中以提高图像质量。

    技术参数


    - 满量程范围:±100 dps / ±200 dps
    - 电源电压范围:1.71 V 至 3.6 V
    - 低电压兼容 I/O 接口
    - SPI 数字接口:3- 和 4-线
    - 温度传感器:可从 TEMPOUTL (01h) 和 TEMPOUTH (02h) 寄存器读取
    - 自检功能:内置
    - 滤波器:集成低通和高通滤波器,带宽可调
    - 功耗模式:睡眠模式和掉电模式
    - 工作温度范围:-40 °C 到 +85 °C

    产品特点和优势


    独特功能和优势:
    1. 超紧凑设计:采用塑料陆地栅格阵列(LGA)封装,尺寸仅为 2.3x2.3x0.7 mm。
    2. 温度传感器:内置温度传感器,可在不同的温度范围内进行精确测量。
    3. 高集成度:采用 CMOS 工艺制造,确保高集成度和精确匹配感测元件。
    4. 低功耗模式:具备节能模式,能够有效延长电池寿命。
    5. ECOPACK® 环保认证:RoHS 和绿色环保认证。

    应用案例和使用建议


    应用场景:L2G2IS 主要应用于智能手机和平板电脑的摄像头模块,用于提升拍摄时的图像稳定性。例如,在手持拍摄时,L2G2IS 可以通过检测和补偿手部抖动来减少照片模糊现象。
    使用建议:
    1. 温度补偿:由于温度变化会影响零率水平和灵敏度,可以在应用中加入温度补偿算法以保持测量精度。
    2. 电源管理:合理设置功率模式(正常、睡眠和掉电),以节省能源。
    3. 数据同步:启用数据准备好中断(DRDY),确保每次读取数据时都是最新数据。

    兼容性和支持


    兼容性:L2G2IS 的 SPI 接口兼容大多数标准 SPI 设备,可以方便地与其他外部组件集成。具体兼容性和集成指导可以参考技术手册。
    厂商支持:STMicroelectronics 提供详尽的技术文档和支持服务,包括硬件设计指南、软件库和应用笔记等,帮助用户更高效地使用 L2G2IS。

    常见问题与解决方案


    1. 问题:在低功耗模式下电流消耗异常。
    解决办法:检查电源电压是否在正常范围内,确保 SPI 接口配置正确。
    2. 问题:零率水平偏移。
    解决办法:进行自检校准,重新调整偏移值。
    3. 问题:温度传感器输出不准确。
    解决办法:参照温度传感器的校准方法进行校准,或使用温度补偿算法。

    总结和推荐


    综合评估:
    1. 优点:L2G2IS 在光学图像稳定领域表现出色,拥有超宽的工作电压范围、低功耗模式和温度传感器,使其适用于多种便携设备。
    2. 推荐:对于需要高精度图像稳定的应用,L2G2IS 是一个值得考虑的选择。其紧凑的封装和广泛的温度适应性使得它成为便携式摄像设备的理想选择。
    综上所述,L2G2IS 在光学图像稳定应用中具有显著的优势,无论是从技术规格还是市场竞争力方面都显示出其优秀的产品性能。

L2G2ISTR参数

参数
轴类型 X轴,Y轴
输出类型 SPI
灵敏度 131~262(LSB/(°/s))
典型带宽 4.545KHz
加速度范围 -
最大工作供电电压 3.6V
最小工作供电电压 1.71V
长*宽*高 2.3mm*2.3mm*700μm
通用封装 LGA
安装方式 黏合安装
零件状态 停产
包装方式 卷带包装

L2G2ISTR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L2G2ISTR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 加速度传感器 STMICROELECTRONICS L2G2ISTR L2G2ISTR数据手册

L2G2ISTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 1.2768 ¥ 10.789
125+ $ 1.2204 ¥ 10.3124
750+ $ 1.1648 ¥ 9.8426
4000+ $ 1.089 ¥ 9.2021
库存: 2000
起订量: 41 增量: 8000
交货地:
最小起订量为:20
合计: ¥ 215.78
