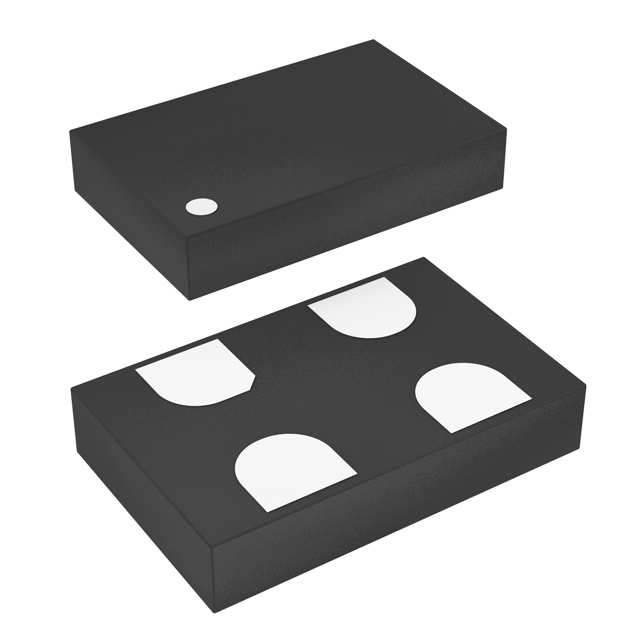

SIT8009AI-33-33E-125.000000

产品分类: 可编程振荡器
厂牌: SITIME
产品描述: LVCMOS 2.97V 3.63V 7.5mA 15pF ±50ppm 125MHz QFN 贴片安装 5mm*3.2mm*800μm
供应商型号: 10A-SIT8009AI-33-33E-125.000000
供应商: 云汉优选
标准整包数: 1
SITIME 可编程振荡器 SIT8009AI-33-33E-125.000000

SIT8009AI-33-33E-125.000000概述


    产品简介


    SiT8009 是一款高频率、低功耗的振荡器,其核心特点是能够在 115 MHz 至 137 MHz 的范围内提供精准至小数点后六位的输出频率。这款振荡器特别适合用于 GPON/GEPON 网络、交换机、路由器、服务器以及嵌入式系统等领域。同时,它还广泛应用于以太网、PCI-E、DDR 等高速传输环境中,为用户提供卓越的时钟信号稳定性。
    SiT8009 的操作温度范围从 -40°C 到 85°C,对于更严苛的应用场景(如高环境温度),可以参考 SiT8918 和 SiT8920 的型号扩展。此外,其总频率稳定性可达 ±20 PPM,且功耗仅为 4.8 mA(典型值,供电电压为 1.8V)。此外,它还支持输出使能或待机模式,提供 LVCMOS/HCMOS 兼容输出,包装形式包括多种标准尺寸(如 2.0×1.6、2.5×2.0、3.2×2.5 等)。

    技术参数


    以下是 SiT8009 的关键技术参数,摘录自技术手册:
    | 参数类别 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 输出频率范围 | f | 115 | - | 137 | MHz | - |
    | 频率稳定性 | Fstab | -20 | - | +20 | PPM | 包括初始公差、老化、温漂等 |
    | 工作温度范围 | Tuse | -40 | - | +85 | °C | 工业级 |
    | 供电电压范围 | Vdd | 1.62 | 1.8 | 1.98 | V | 推荐咨询支持 1.5V |
    | 待机电流 | Istd | - | 1.4 | 2.5 | µA | Vdd=1.8V,输出弱拉低 |
    | 启动时间 | Tstart | - | - | 5 | ms | 测量自 Vdd 达到额定最小值起 |
    | 启用/禁用时间 | Toe | - | - | 130 | ns | f=115 MHz |
    | 周期 RMS 相位抖动(随机) | Tphj | - | 0.5 | 0.9 | ps | 积分带宽:900 kHz 至 7.5 MHz |
    | 起伏周期 RMS 相位抖动 | Tphj | - | 1.3 | 2 | ps | 积分带宽:12 kHz 至 20 MHz |

    产品特点和优势


    SiT8009 的核心优势在于其灵活的编程能力和低功耗设计。具体如下:
    1. 高精度与稳定性:在宽频段内实现六位小数点的频率调整,适用于对频率稳定要求极高的应用场合。
    2. 低功耗:在典型工作条件下仅需 4.8 mA 的电流消耗,非常适合电池供电设备。
    3. 多功能接口:支持输出使能(OE)与待机(ST)模式,可进一步降低功耗并简化设计。
    4. 抗干扰性强:提供优异的频率稳定性,确保长期可靠运行。
    5. 环保合规:符合无铅(Pb-free)、RoHS 和 REACH 认证,满足绿色环保需求。

    应用案例和使用建议


    SiT8009 广泛应用于各类通信网络设备及高性能计算平台中。例如:
    - 在 GPON 系统中,其高精度与低抖动特性能够保证数据传输的同步性;
    - 在嵌入式设备中,通过启用 OE 或 ST 模式,可以显著降低整体功耗。
    使用建议:
    1. 若需减少 EMI 干扰,可通过设置较高的上升/下降时间来优化时钟波形;
    2. 对于高负载情况,可适当调整驱动强度以保持边缘速率和电压摆幅。

    兼容性和支持


    SiT8009 支持主流 PCB 尺寸封装,并与大多数通用接口兼容。SiTime 提供了完整的技术支持,包括样品申请、定制化编程服务以及详细的测试报告下载。如有特殊需求,用户可直接联系厂商获取定制化解决方案。

    常见问题与解决方案


    以下是一些常见的用户疑问及其解决方案:
    1. 问:如何提高 SiT8009 的频率稳定性?
    - 解决方案:确保 Vdd 电压稳定且接上适当的旁路电容(如 0.1 µF)。

    2. 问:如何降低启动时间?
    - 解决方案:确认电路布局合理,避免长走线可能引起的寄生效应。
    3. 问:如何优化时钟抖动性能?
    - 解决方案:增加旁路电容值至更高容量,或者选择更高驱动强度的配置。

    总结和推荐


    综上所述,SiT8009 作为一款高性能、低功耗的振荡器,在通信、工业控制等多个领域表现出色。其独特的编程能力、广泛的适用性以及高性价比使其成为众多工程师的首选方案。强烈推荐给需要高性能时钟信号的专业用户!

SIT8009AI-33-33E-125.000000参数

参数
频率稳定性 ±50ppm
扩频带宽 -
频率 125MHz
最大工作电压 3.63V
最小工作电压 2.97V
输出格式 LVCMOS
负载电容 15pF
最大电源电流 7.5mA
长*宽*高 5mm*3.2mm*800μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
