SIT8008AI-83-33E-40.000000

产品分类: 可编程振荡器
厂牌: SITIME
产品描述: HCMOS,LVCMOS 2.97V 3.63V 4.5mA 15pF ±50ppm 40MHz QFN 贴片安装 7mm*5mm*1mm
供应商型号: 10A-SIT8008AI-83-33E-40.000000
供应商: 云汉优选
标准整包数: 1

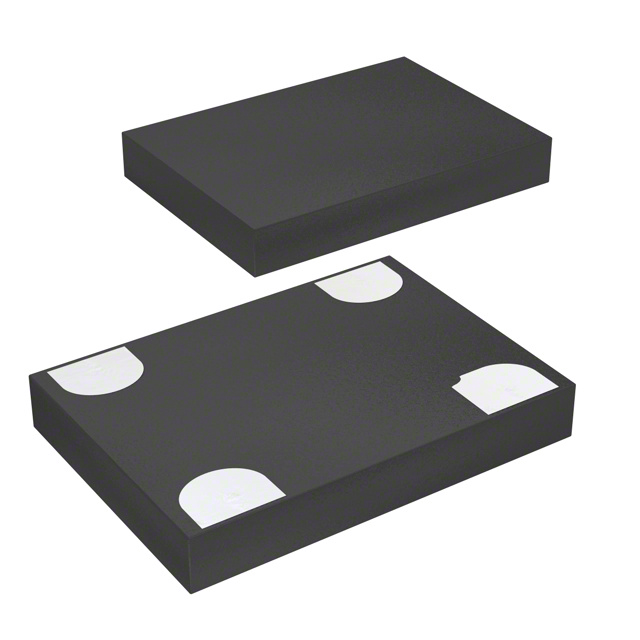

SITIME 可编程振荡器 SIT8008AI-83-33E-40.000000

SIT8008AI-83-33E-40.000000概述

    文章标题:SiT8008低功耗可编程振荡器技术手册解析

    一、产品简介


    SiT8008低功耗可编程振荡器是一款由SiTime公司推出的高性能电子元器件,具备高度灵活性和广泛应用性。它能够在1 MHz至110 MHz范围内提供任意频率,且频率精度可达小数点后六位,特别适合对时序要求极高的场景。其主要功能包括:
    - 支持高分辨率可编程频率。
    - 提供优秀的总频率稳定性(低至±20 PPM)。
    - 极低功耗设计(典型值为3.6 mA)。
    - 输出模式兼容LVCMOS/HCMOS,适用于多种接口标准。
    应用领域涵盖消费电子、工业控制及通信领域,具体包括数码相机(DSC)、视频监控系统(DVC/DVR/IP CAM)、固态硬盘(SSD)、光网络单元(GPON/EPON)等。

    二、技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出频率范围 | 1 110 | MHz
    | 频率稳定性 | -20 +20 | PPM | 包括初始容差和温度变化 |
    | 工作温度范围(工业级) | -40 +85 | °C
    | 供电电压范围 | 1.62 | 1.8 | 3.63 | V | 可根据需求定制其他电压选项 |
    | 输出驱动强度 | 无限制 | 默认值 | 无限制| nA/mV | 支持多级调节以满足不同负载 |
    | 开启时间 | 无限制 | 无限制 | 5 | ms | 测量自电源达到最低额定值起 |
    电气特性包括但不限于低静态电流(典型值<4 μA),以及输出信号的质量参数如RMS相位抖动(典型值≤0.9 ps)。

    三、产品特点和优势


    1. 灵活性:支持任意频率设置,可精确到小数点后六位,极大地提升了设计自由度。
    2. 低功耗设计:通过优化电路架构实现了超低功耗运行,在保持性能的同时延长设备续航时间。
    3. 抗干扰能力强:出色的总频偏性能减少了系统因外部干扰导致的工作异常风险。
    4. 环保合规:符合RoHS、REACH标准,采用无铅封装工艺,符合现代绿色制造趋势。

    四、应用案例和使用建议


    - 消费类电子产品:如平板电脑、电子书等便携式设备中,SiT8008可以作为核心时钟源,确保数据传输稳定可靠。
    - 网络设备:用于GPON/EPON路由器中的同步机制,保证高速串行协议如USB、SATA等的数据完整性。
    - 工业自动化:在温度变化较大的环境中也能正常运作,适合恶劣条件下的工业控制场合。
    使用建议:
    - 在高频应用场景下,适当调整驱动强度以减少电磁干扰(EMI)。
    - 若需更高的温度耐受能力,可选用SiT8918或SiT8920型号替代。

    五、兼容性和支持


    SiT8008支持广泛的电压范围,并与主流的PCB布局工具完全兼容。此外,SiTime提供详尽的技术文档和在线技术支持服务,帮助客户快速上手并解决问题。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正确启动 | 检查供电电压是否处于指定范围内 |
    | 抖动过大 | 调整输出驱动强度以优化信号质量 |
    | 温度过高引发误触发 | 使用散热片或其他被动散热措施 |

    七、总结和推荐


    综合评价:
    SiT8008凭借其灵活的频率配置能力、卓越的稳定性以及高效的能效表现,在众多行业中表现出色。尤其在需要复杂时钟同步的应用场景中具有不可替代的优势。
    推荐使用场景:
    对于追求极致性能与成本平衡的设计项目,强烈推荐选用SiT8008低功耗可编程振荡器作为关键组件。

SIT8008AI-83-33E-40.000000参数

参数
扩频带宽 -
频率 40MHz
最大工作电压 3.63V
最小工作电压 2.97V
输出格式 HCMOS,LVCMOS
负载电容 15pF
最大电源电流 4.5mA
频率稳定性 ±50ppm
长*宽*高 7mm*5mm*1mm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售

SIT8008AI-83-33E-40.000000厂商介绍

SiTime是一家专注于高精度时钟和频率控制解决方案的公司,其产品广泛应用于通信、数据中心、工业、汽车和消费电子等领域。SiTime的主要产品分类包括:

1. 时钟振荡器:提供多种频率和精度的时钟振荡器,适用于各种高速通信和数据传输应用。
2. 时钟缓冲器:用于信号同步和时钟分配,提高系统性能和稳定性。
3. 时钟发生器:集成多种时钟功能,简化系统设计,降低成本。
4. 时钟管理器:提供时钟源选择、时钟同步和时钟分配等功能,实现复杂的时钟管理。

SiTime的优势在于:

1. 创新技术:SiTime采用MEMS技术制造时钟产品,具有更高的精度、更低的功耗和更好的抗干扰性能。
2. 定制化服务:SiTime提供定制化的产品和解决方案,满足客户的特定需求。
3. 广泛的应用领域:SiTime的产品适用于多种行业和应用场景,具有广泛的市场前景。
4. 持续的研发投入:SiTime不断投入研发,推出新的产品和技术,保持行业领先地位。

SIT8008AI-83-33E-40.000000数据手册

厂牌 PDF简要描述 下载
SITIME 可编程振荡器 SITIME SIT8008AI-83-33E-40.000000 SIT8008AI-83-33E-40.000000数据手册

SIT8008AI-83-33E-40.000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.5
35+ ¥ 5.445
100+ ¥ 4.56
1000+ ¥ 3.99
4000+ ¥ 3.819
库存: 6000
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 65
直接购买
加入购物车
